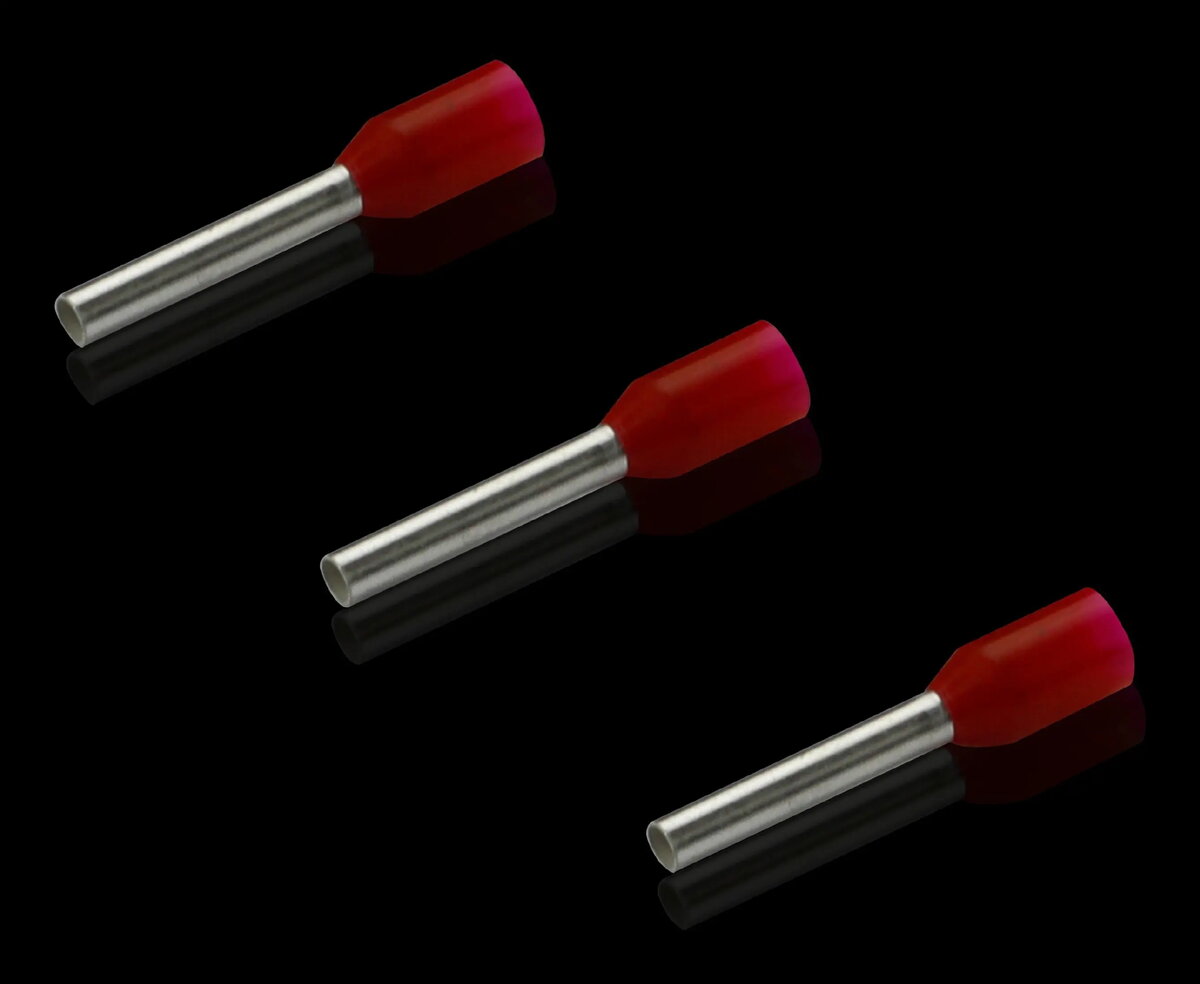

Rittal AS 4051.644 izolētās gala uzmavas, vara vadītājs, polipropilēna uzgalis, sarkanas, garums 10 mm, diametrs 3 mm, 1000 gab.

Rittal AS 4051.644 izolētie uzgali ir presējamās uzmavas ar vara vadītāju un sarkanām polipropilēna (PP) izolācijas caurulītēm. Katras uzmavas garums ir 10 mm, iekšējais diametrs 3 mm; tās tiek piegādātas iepakojumā pa 1000 gabaliem. Uzmavas paredzētas krampju savienojumu izveidei ar daudzvijainiem vadītājiem, nodrošinot stabilu elektrisko kontaktu paneļos, sadales kārbās un vadības vados. Konstrukcijā ir plastmasas apkaklīte ērtai ievietošanai.

Priekšrocības

Misiņa vadītājs nodrošina labu vadītspēju, bet polipropilēna izolācija samazina īssavienojumu risku un atvieglo izolētas savienojuma izveidi. Plastmasas apkaklīte palīdz pareizi novietot vadu un novērš dzīslu sadrupināšanos pirms presēšanas. Liela iepakojuma apjoms — 1000 gab. — piemērots ražošanas vai montāžas darbiem, samazinot nepieciešamību bieži papildināt noliktavu.

Piemērots priekš

• Daudzvijainu vara vadītāju presēšanai sadales un vadības paneļos
• Vadu komplektiem industriālajā aprīkojumā un automatizācijas sistēmās
• Savienošanai pie klemšu blokiem, relejiem un skrūvju spaiļu savienojumiem
• Situācijām, kur nepieciešama krāsu kodēšana vadītāju identificēšanai

Kad var nebūt piemērots

Šīs izolētās uzmavas ir paredzētas konkrētam daudzvijainu vara vadītāju diametram un 3 mm iekšējam izmēram. Tās nav paredzētas lietošanai ar cietvielu vadītājiem vai vadītājiem ar neatbilstošu šķērsgriezumu. Ja nepieciešama ugunsizturīga, bezhalogēna vai īpaši augstu strāvu izturīga izolācija, ieteicams izvēlēties citus uzgaļu tipus ar attiecīgām sertifikācijām.

Galvenie tehniskie parametri

• Vadītāja materiāls: varis
• Izolācijas materiāls: polipropilēns (PP) ar plastmasas apkaklīti
• Izolācijas krāsa: sarkana
• Garums: 10 mm
• iekšējais diametrs: 3 mm
• Iepakojums: 1000 gab.

Kā lietot

Notīriet izolāciju no vada tā, lai dzīslas pilnībā ievietotos uzmavā bez pārmērīga kailuma. Ievietojiet daudzvijainu vadītāju uzmavā līdz plastmasas apkaklītei pieskaroties izolācijai. Lietojiet atbilstošus presēšanas knaibles vai instrumentu, kas paredzēts 3 mm uzmavām, un izpildiet vienu vienmērīgu spiedienu uz uzmavas korpusa. Pēc presēšanas pārliecinieties par mehānisko noturību un elektrisko savienojumu; ievietojiet termiņoru vadu klemēs un nostipriniet saskaņā ar klemju ražotāja norādījumiem.

Pirms pirkuma apsvērtie aspekti

• Pārbaudiet, vai uzmavas iekšējais diametrs un garums atbilst jūsu vadu šķērsgriezumam un noņemamās izolācijas garumam
• Izvērtējiet, vai polipropilēna izolācija atbilst jūsu darba vides materiālu prasībām
• Pārliecinieties par saderību ar jūsu presēšanas instrumenta matricēm, lai nodrošinātu kvalitatīvas preses
• Novērtējiet, vai iepakojums 1000 gab. atbilst jūsu patēriņam, lai izvairītos no pārmērīga krājuma

Lietošanas ieteikumi

Lai nodrošinātu pārskatāmu un drošu savienojumu, izmantojiet regulāri kalibrētu presēšanas instrumentu ar piemērotām matricām 3 mm uzmavām un periodiski pārbaudiet presēšanas paraugus. Konsistentas izolācijas noņemšanas garums un vienveidīga presēšanas tehnika uzlabos elektroķīmisko kontaktu un mehānisko izturību savienojumos.
