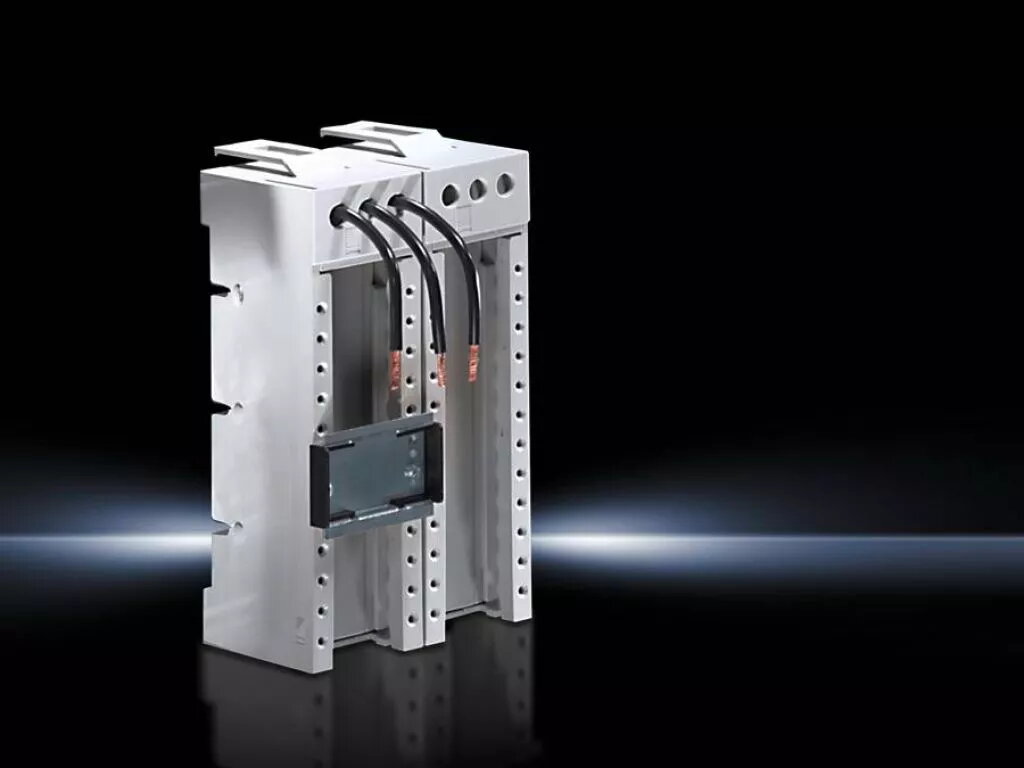

Rittal Mini-PLS ierīces adapteris SV 9629.010, 3‑polu 25A, poliamīda korpuss, 90 mm platums

Rittal SV 9629.010 ir balts korpusa adapteris no poliamīda, paredzēts elektroinstalācijām. Tas ir kompakts ierīces adapters ar platumu 90 mm un augstumu 160 mm, sver 520 g un tiek piegādāts pa vienai vienībai iepakojumā. Adapteris atbalsta nominālos strāvas stiprumus no 12 A līdz 100 A un piemērots situācijām, kur nepieciešams izturīgs plastmasas korpuss un standarta montāžas izmēri.

Priekšrocības

Poliamīda korpuss nodrošina elektrisko izolāciju un mehānisko izturību, saglabājot ierīci vieglu. Kompaktie izmēri (90 mm platums, 160 mm augstums) ļauj to izmantot ierobežotā paneļa vietā. Adapteris tiek piegādāts pa vienai vienībai, kas atvieglo rezerves daļu pārvaldību un nomaiņu instalācijās, kas atbilst norādītajam strāvas diapazonam.

Piemērots

• Sadales paneļiem un vadības skapjiem
• Uzstādījumiem, kuriem nepieciešams kompakts poliamīda korpuss
• Lietojumiem ar 3‑polu savienojumiem un AWG12 vadiem
• Aizvietošanai vai modernizācijai strāvas diapazonā no 12 A līdz 100 A

Kad var nebūt piemērots

Šis adapteris var nebūt piemērots lietojumiem, kuriem nepieciešams metāla korpuss, uzlabota siltuma izkliedēšana vai augstākas ieejas aizsardzības klases, ko parasti nodrošina cita veida korpusi. Tas nav piemērots, ja instalācijā nepieciešami specifiski piederumi vai montāžas risinājumi, kas nav pieejami šai modelim.

Galvenās specifikācijas

• Krāsa: balta
• Korpusa materiāls: poliamīds
• Platums: 90 mm
• Augstums: 160 mm
• Svars: 520 g
• Nominālais strāvas diapazons: 12 A līdz 100 A
• Poli: 3 (3‑polu konfigurācija)
• Saderīgs vadu izmērs: AWG12
• Iepakojuma daudzums: 1 gab.

Kā lietot

Uzstādiet Rittal SV 9629.010 vadības skapī vai sadales panelī atbilstoši elektrodarbības praktikām un vietējiem noteikumiem. Pieslēdziet trīspolu vadus ar atbilstošu šķērsgriezumu (AWG12) pie adaptera kontaktu spailēm, pārliecinieties par drošu nostiprināšanu un pareizu polaritāti. Nodrošiniet, ka savienotās ķēdes nominālais strāvas stiprums ir diapazonā no 12 A līdz 100 A, un pēc uzstādīšanas veiciet izolācijas un ķēdes nepārtrauktības pārbaudes.

Pirms pirkuma apsvērumi

• Pārliecinieties, ka poliamīda korpuss atbilst jūsu vides un mehāniskās aizsardzības prasībām.
• Apstipriniet, ka nepieciešamais nominālais strāvas stiprums ir 12 A–100 A.
• Pārbaudiet saderību ar AWG12 vadiem un 3‑polu savienojuma prasībām.
• Pārliecinieties, ka 90 mm × 160 mm izmēri iederas paredzētajā montāžas vietā.

Lietošanas ieteikumi

Montāžu un apkopi veic tikai kvalificēts personāls, ievērojiet vietējās elektrodrošības normas un lietojiet ieteiktos momenta vērtības spailu pievilkšanai, lai nodrošinātu drošu darbību.
