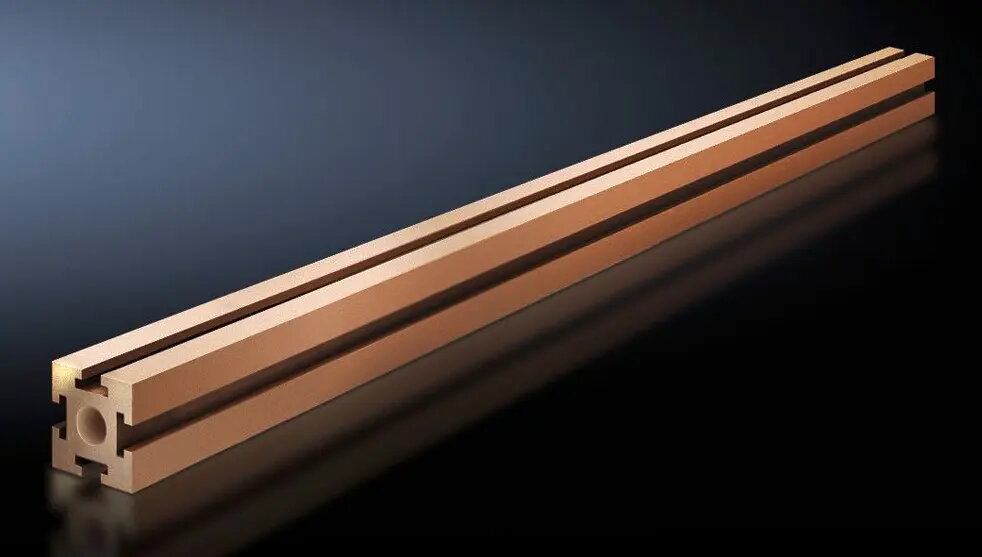

Strāvas sliede Rittal SV 9640.202 vara 451 mm, 1 gab.

Rittal SV 9640.202 vara 451 mm, viengabala ir cietā vara sliede, paredzēta sadales un zemējuma risinājumiem sadales skapjos un vadības skapjos. Viengabala konstrukcija un liels šķērsgriezums nodrošina nepārtrauktu vadītspēju un mehānisko noturību, piemērota stacionārai uzstādīšanai rūpnieciskās un komerciālās elektroinstalācijās. Ar garumu 451 mm un šķērsgriezuma laukumu 1354 mm² (izmērs 45x45 mm) sliede paredzēta iekļaušanai sliežu sistēmās, kur nepieciešama uzticama strāvas vadītspēja.

Priekšrocības

Viengabala vara konstrukcija nodrošina vienmērīgu elektrisko vadītspēju pa visu garumu un samazina zudumus savienojumu vietās, salīdzinot ar sastiprinātām daļām. Vara materiāls ir ar augstu vadītspēju un izturību pret koroziju ierastā skapju vidē. Stiprais 45x45 mm profils un liels šķērsgriezums atbalsta lielas strāvas slodzes un nodrošina mehānisku stingrību drošai stiprināšanai. Produkts tiek piegādāts gatavs uzstādīšanai, kas vienkāršo montāžu un samazina vietā veicamo savienojumu skaitu.

Piemērots (uzdevumi / lietošanas gadījumi)

• Fiksētas jaudas sadales sliežu sistēmas sadales un vadības skapjos
• Aizsargājošs zemējums un potenciālu izlīdzināšana elektriskajos paneļos
• Rūpnieciskas un komerciālas elektroinstalācijas ar augstām strāvas prasībām
• Situācijas, kad priekšroka dota viengabala vadītājam, lai samazinātu savienojumu skaitu un kontaktu pretestību

Kad tas var nebūt piemērots

Šī viengabala vara sliede ir paredzēta stacionārām uzstādēm un var nebūt piemērota gadījumos, kad nepieciešamas biežas pārbūves, modulāra paplašināšana vai elastīga sliežu maršrutēšana. Tā nav paredzēta kā aizvietojums izolētiem elastīgiem vadītājiem, ja nepieciešama kustība vai izturība pret vibrācijām. Ja vidi raksturo agresīvas ķīmiskas vielas vai ir specifiskas prasības attiecībā uz virsmas apstrādi, ieteicama papildu materiālu atbilstības pārbaude.

Atslēgas tehniskie parametri

• Materiāls: vara (ciets, viengabals)
• Garums: 451 mm
• Profila izmērs: 45 x 45 mm
• Šķērsgriezuma laukums: 1354 mm²
• Pielietojums: sliede jaudas sadalei un zemēšanai sadales/vadības skapjos

Kā lietot

Uzstādiet sliedi uz paredzētajām stiprinājuma vietām skapja iekšpusē, nodrošinot pareizu centrēšanu attiecībā pret sliedes skavām un izolācijas atbalstiem. Nostipriniet gala savienojumus ar piemērotu skrūvju un paliktņu komplektu, kas paredzēts vara vadītājiem, ievērojot noteiktos pievilkšanas momentus vai projektēšanas norādījumus. Pārliecinieties par drošību: pirms montāžas atslēdziet barošanu, pārbaudiet minimālās šķirbas un izolāciju, un nepieciešamības gadījumā izmantojiet aizsargpārklājumus. Pēc montāžas veiciet elektriskās pārbaudes — nepārtrauktības un pretestības mērījumus, lai apstiprinātu kontakta un instalācijas integritāti.

Ko ņemt vērā pirms pirkuma

• Pārbaudiet, vai izmēri (garums un profils) atbilst montāžas vietai un pieļaujamajiem attālumiem skapī
• Pārliecinieties, ka šķērsgriezums un paredzamā strāvas atbilstība atbilst sistēmas slodzei un īssavienojuma prasībām
• Uzmanieties par saderību ar esošajiem sliežu atbalstiem, skavām un izolācijas piederumiem
• Novērtējiet ekspluatācijas apstākļus un vajadzību pēc papildu aizsardzības vai virsmas apstrādes

Lietošanas ieteikumi

Iekļaujiet šo Rittal viengabala vara sliedi stacionārās augsta strāvas sadales izstrādēs, kur minimāla kontaktu pretestība un mehāniskais izturīgums ir būtiski. Ievērojiet instalācijas standartus, kontrolējiet pievilkšanas momentus un nodrošiniet atbilstošu izolāciju un aizsardzību drošai, ilgtermiņa darbībai.
