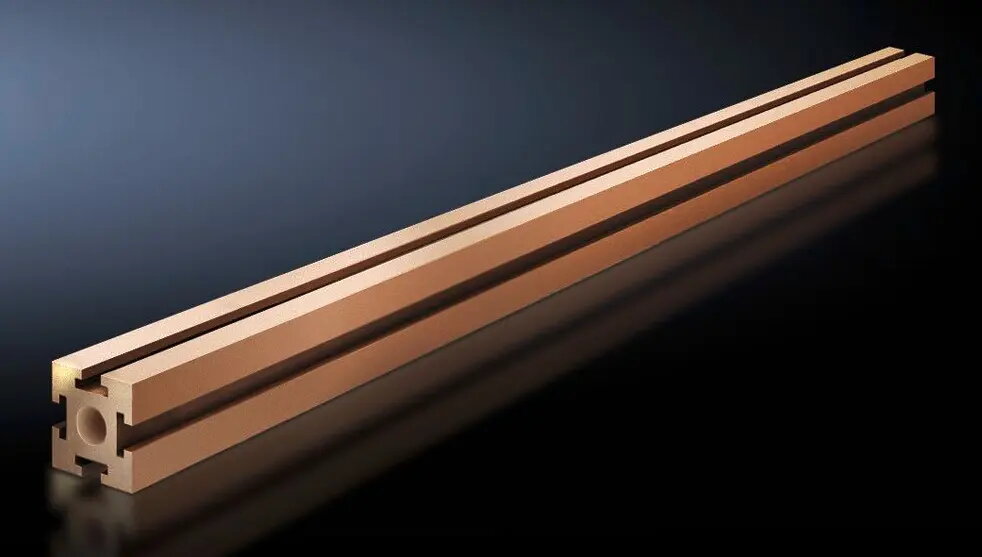

Baro sliede Rittal SV 9640.232 varš, garums 651 mm, 1 gab.

Rittal SV 9640.232 ir viena gabala vara sliede garumā 651 mm ar šķērsgriezuma laukumu 1354 mm², izgatavota no elektrotilpuma vara (E-Cu) ar profilu 45 x 45 mm. Tā paredzēta jaudas sadales un panelu shēmām rūpnieciskajos vadības skapjos, sadales paneļos un skaidu iekārtās, kur nepieciešams ciets vara vadītājs drošai strāvas pārvadei un zemēšanai.

Ieguvumi

Vara konstrukcija nodrošina augstu elektrisko vadītspēju un zemu pretestību, kas samazina sprieguma kritumu. Piegādāta kā viens gabals ar standarta 651 mm garumu, tā atvieglo montāžu un samazina nepieciešamību pēc savienojumiem uz vietas. Profils 45 x 45 mm un liels šķērsgriezums 1354 mm² nodrošina mehānisko izturību un termisko kapacitāti, piemērotu lielām slodzēm.

Piemērots lietošanai

• Iekšējā jaudas sadale rūpnieciskajos vadības skapjos un sadales panelī
• Galvenās vai apakšsadalījuma sliedes skaidu iekārtās un sadales skapjos
• Sistēmas, kur nepieciešams ciets vara vadītājs zemēšanai vai lielu strāvu pārnesei
• Atjaunošanas un jaunu projektu gadījumos, kur 651 mm garums atbilst skapja izkārtojumam

Kad var nebūt piemērots

Šī viena gabala sliede var nebūt lietderīga, ja nepieciešamas pielāgotas garumi un nav iespējas veikt griešanu vai modifikācijas uz vietas. Ja projektā nepieciešamas izolētas vai pārklātas sliedes korozijas aizsardzībai vai drošības prasībām, kailais varš var nebūt pieņemams risinājums. Ja nav pietiekami daudz vietas 45 x 45 mm profilam, jāizvēlas mazāka šķērsgriezuma vai cita formāta sliede.

Atslēgas specifikācijas

• Materiāls: elektrotilpuma varš (E-Cu)
• Garums: 651 mm
• Šķērsgriezuma laukums: 1354 mm²
• Profila izmēri: 45 x 45 mm
• Piegādes veids: viens gabals

Kā lietot

Uzstādiet sliedi skapī vai korpusā, izmantojot atbilstošus mehāniskos stiprinājumus un izolējošus balstus saskaņā ar elektrisko shēmu un vietējiem standartiem. Veiciet savienojumus ar boltu vai presētu termināļu palīdzību, kas paredzēti konkrētajam vadītāja izmēram un strāvas slodzēm. Pārliecinieties, ka ievērotas nepieciešamās distances, virsmas ceļa garumi un izolācijas prasības pirms ieslēgšanas. Griežot vai urbjot, izmantojiet metodes, kas piemērotas vara apstrādei, lai izvairītos no deformācijām un piesārņojuma.

Pirms pirkuma apsvērumi

• Pārliecinieties, ka 651 mm garums un 45 x 45 mm profils atbilst montāžas vietai
• Novērtējiet, vai 1354 mm² šķērsgriezums nodrošina nepieciešamo strāvas vadītspēju
• Noskaidrojiet, vai kailais varš ir pieņemams vai nepieciešama izolācija/pārklājums korozijai un drošībai
• Plānojiet papildus piederumus: izolējošos balstus, termināļus un atbilstošu stiprinājumu

Lietošanas ieteikumi

Izmantojiet Rittal SV 9640.232 sliedi situācijās, kur ciets vara vadītājs vienkāršo jaudas sadali. Savienojiet to ar piemērotiem izolējošiem turētājiem un pareizi izmēra termināļiem, ievērojot vietējos drošības un uzstādīšanas noteikumus. Regulāri pārbaudiet savienojumu stiprību un novērojiet pārkaršanas pazīmes, lai nodrošinātu drošu darbību.
