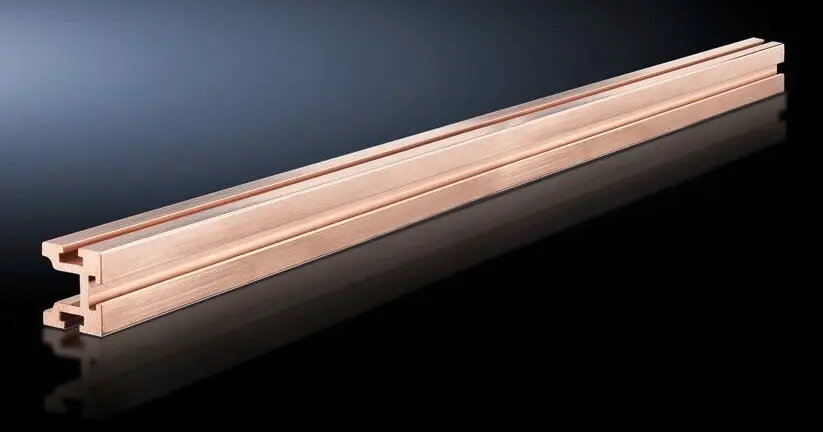

Baro sliede Rittal SV 9640.237, varš, garums 651 mm, 1 gab.

Rittal SV 9640.237 ir viengabala vara sliede ar garumu 651 mm un lielu šķērsgriezuma laukumu, paredzēta uzticamai elektroenerģijas sadalei sadales skapjos un vadības paneļos. Vara konstrukcija nodrošina stabilu vadītspēju un mehānisko izturību, kas piemērota jaudas vadīšanai un zemējuma risinājumiem rūpnieciskās instalācijās.

Priekšrocības

Vara materiāls nodrošina zemu elektrisko pretestību un augstu strāvas vadītspēju, savukārt viengabala izpildījums novērš savienojumu vietas, kuras varētu palielināt pretestību vai kļūt par vājām vietām. Profila izmērs 45×45 mm un šķērsgriezums 974 mm² nodrošina stabilu mehānisko atbalstu un labu siltuma izkliedi slodžu laikā. Vienmērīgais formējums atvieglo stiprināšanu un pieslēgumu pie skavām un balstiem.

Piemērots

• Barošanas sliede sadales skapjos un sadales paneļos
• Galvenā zemējuma vai potenciālu izlīdzināšanas vada funkcija
• Savienojumiem ar slēdžiem, drošinātājiem un izejošajām līnijām
• Rūpnieciskajām vadības iekārtām, kur nepieciešami augstas strāvas vadītāji

Kad var nebūt piemērots

Šī cietā vara sliede nav paredzēta lietošanai, kur nepieciešami elastīgi vai pinumi vadītāji; tā ir stingra detaļa un prasa atbilstošu montāžu un brīvas vietas. Tā var nebūt piemērota šaurās telpās, kur nepieciešami mazāki profili, vai sistēmās, kas pieprasa izolētas sliedes.

Atslēgas specifikācijas

• Materiāls: varš
• Garums: 651 mm
• Profila izmērs: 45 × 45 mm
• Šķērsgriezuma laukums: 974 mm²
• Forma: viengabala (ciets) izpildījums
• Parastā izmantošana: jaudas sadale un zemējums sadales skapjos

Kā lietot

Uzstādiet sliedi skapī, izmantojot piemērotus izolētus balstus vai sliedes turētājus, kas atbilst 45×45 mm profilam, un nodrošiniet drošu, vibrācijizturīgu stiprināšanu. Saglabājiet nepieciešamos atstatumus līdz blakus vadošām daļām saskaņā ar vietējiem elektriskajiem standartiem. Pieslēdziet vadus ar atbilstoši nominētām skrūvēm, skavām vai uzgaļiem, pievelkot pie noteiktā momenta un, ja nepieciešams, pielietojot pretkorozijas apstrādi. Pirms sistēmas uzsākšanas pārbaudiet nepārtrauktību un izolāciju.

Pirms pirkšanas apsverams

• Pārliecinieties, ka 651 mm garums un 45×45 mm profils atbilst jūsu montāžas izkārtojumam
• Apstipriniet, ka 974 mm² šķērsgriezums atbilst strāvas un siltuma prasībām
• Pārbaudiet saderību ar esošajām skavām, balstiem un aizsardzības ierīcēm
• Noteikti noskaidrojiet nepieciešamos atstatumus un standartu prasības zebieguma un sliežu instalācijām

Lietošanas ieteikumi

Lai nodrošinātu drošu darbību, izmantojiet speciālus sliedes balstus un ievērojiet ražotāja montāžas un pievelkšanas momenta norādījumus. Regulāri pārbaudiet savienojumus uz pārkaršanas, korozijas vai atslāņošanās pazīmēm, un izmantojiet aizsardzības ierīces un temperatūras kontroli augstas strāvas lietojumos.
