Bare Rittal SV 9650.292, varš, 1 gab., garums 1015 mm

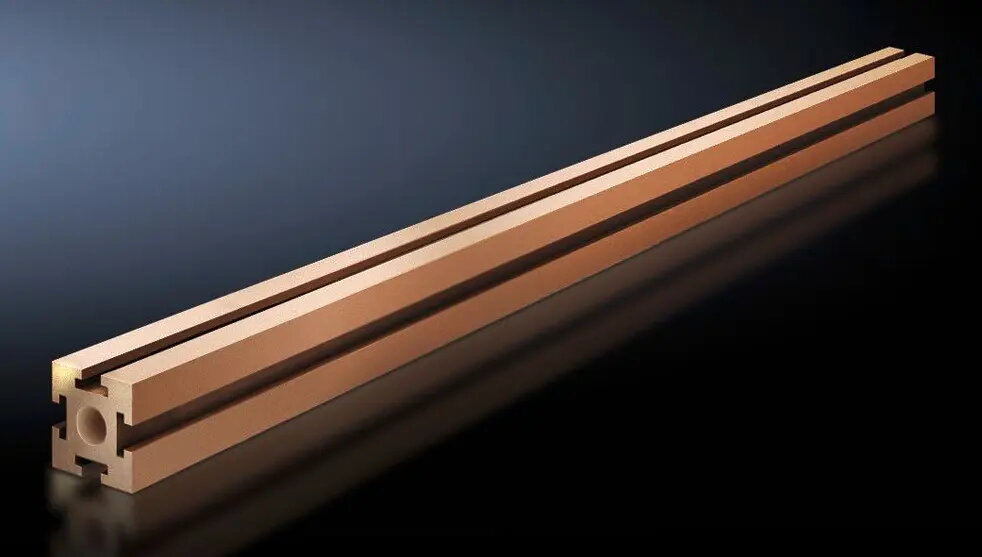

Rittal SV 9650.292 ir viengabala vara sliede, piegādāta kā 1 gabals ar garumu 1015 mm un profilu 60 x 60 mm. Tā ir paredzēta uzstādīšanai skapjos un sadales iekārtās, nodrošinot vadītāju strāvas pārvadei panelī un jaudas sadalē tur, kur nepieciešama vara vadītspēja un mehāniska izturība.

Priekšrocības

Vara konstrukcija nodrošina augstu elektrisko vadītspēju un zemas pretestības zudumus, samazinot siltuma rašanos pie slodzes. Masīvais taisnstūrveida profils sniedz mehānisku stingrību un vienmērīgu kontakta virsmu boltlīgu vai skavu savienojumiem. Piegāde kā viens gabals vienkāršo montāžu un izlīdzināšanu kompaktos sadales risinājumos un paneļu izveidē.

Piemērots

• Galvenajai un sekundārajai jaudas sadalei elektro skapjos
• Sliežu sistēmām rūpnieciskos sadales paneļos un vadības skapjos
• Lietojumiem, kuriem nepieciešams izturīgs vara vadītājs ar 60 x 60 mm profilu
• Rekonstrukcijām vai jaunām uzstādēm, kur priekšroka tiek dota viengabala stingrai sliedei

Kad var nebūt piemērots

Šī masīvā vara sliede var nebūt piemērota, ja projektā prasīts cits materiāls (piemēram, alumīnijs) dēļ svara vai izmaksu apsvērumiem, vai ja sistēmai nepieciešama papildus izolācija, pārklājums vai šinas kanāls. Tā nav paredzēta ražotāja vairāku posmu šinu komplektu aizstāšanai, kas iekļauj izolācijas starpsienas un montāžas rāmjus.

Galvenās specifikācijas

• Materiāls: varš (elektrolītiskais varš)
• Daudzums: 1 gabals
• Garums: 1015 mm
• Profils / šķērsgriezums: taisnstūrveida 60 x 60 mm
• Šinas šķērsgriezuma platība: 2323 mm²
• Parastais pielietojums: iekšējā shina elektro skapjos un sadales iekārtās

Kā lietot

Uzstādiet sliedi skapī uz piemērotām izolējošām balstiekārtām vai montāžas kronšteiniem, nodrošinot drošus boltu savienojumus gala punktos un pareizu piespriegošanas momentu skavu vai termināļu stiprināšanai. Pārbaudiet skaidu un izlādes attālumus saskaņā ar spēkā esošajiem elektro normatīviem pirms sprieguma pievienošanas. Ja nepieciešama griešana vai urbšana, izmantojiet instrumentus, kas piemēroti varam, un aizsargājiet atklātās virsmas pret koroziju. Ievērojiet vietējos drošības noteikumus darbam ar atslēgtu vai piegādātu aprīkojumu.

Pirkuma apsvērumi

• Saderība ar paneļa konstrukciju: pārbaudīt garumu un profilu
• Nepieciešamā strāvas jauda: pārliecināties, ka šķērsgriezums atbilst slodzes prasībām
• Montāžas un savienojumu veids: nodrošināt piemērotus balstus, izolatorus un stiprinājumu
• Ekspluatācijas apstākļi: vai nepieciešama virsmas aizsardzība vai papildu izolācija agresīvā vidē

Ieteikumi lietošanai

Lai nodrošinātu drošu un uzticamu darbību, lietojiet sliedi kopā ar atbilstoši novērtētiem izolatoriem un stiprinājumiem, ievērojiet piespriegošanas momentus termināļiem un regulāri pārbaudiet savienojumu stāvokli un pārkaršanas pazīmes.
