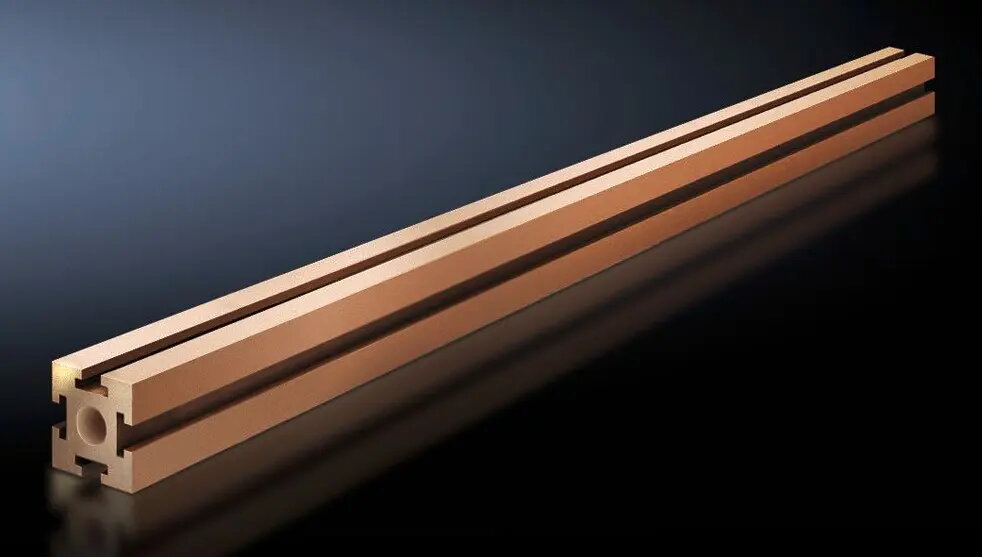

Baro sliede Rittal SV 9650.360, varš, komplekts 3 gab., garums 2400 mm

Rittal SV 9650.360 ir komplekts no trim mednieks sliedēm, katra 2400 mm gara, ar profila izmēru 60 x 60 mm un šķērsgriezuma laukumu 2323 mm². Šis trīspakotnes risinājums paredzēts elektroenerģijas sadalei un paneļu uzstādēm, nodrošinot izturīgus vara vadītājus zema pretestības savienojumiem slēgvārdos, sadales skapjos un rūpnieciskos korpusos.

Priekšrocības

Cietas vara izpildījums nodrošina augstu elektrisko vadītspēju un uzticamu strāvas padeves kapacitāti. Vienmērīgais 60 x 60 mm profils un standarta 2400 mm garums atvieglo mehānisko stiprināšanu un saskaņošanu korpusā. Komplektēšana ar trim sliedēm nodrošina vienmērīgus parametrus trīsfāzu instalācijām un samazina nepieciešamību pēc papildu saskaņošanas uz vietas.

Piemērots

• Trīsfāzu jaudas sadale sadales skapjos un slēgvārdos
• Rūpniecisko vadības un sadales paneļu uzstādīšana
• Galvenie ieejas/izejas savienojumi ar lielu strāvas slodzi
• Situācijās, kur nepieciešami izturīgi vara vadītāji ar zemu pretestību

Kad tas var nebūt piemērots

Šis komplekts paredzēts instalācijām, kas prasa cietas vara sliedes ar norādītajiem izmēriem; tas var nebūt piemērots, ja nepieciešami elastīgi savienojumi, izolētas vai pārklātas sliedes vai cits šķērsgriezums. Ja ir zema strāvas prasība vai ierobežoti montāžas izmēri, var būt lietderīgi izvēlēties kompaktāku vai alternatīvu risinājumu.

Atslēgas specifikācijas

• Materiāls: elektrolītiska vara (ciets)
• Daudzums: komplekts no 3 sliedēm
• Garums: 2400 mm katra
• Profila izmēri: 60 x 60 mm
• Šķērsgriezuma laukums: 2323 mm²

Kā lietot

Ieplānojiet sliežu maršrutu un stiprināšanu korpusā, ievērojot atļautos attālumus un piesārņojuma ceļus saskaņā ar normatīviem. Nostipriniet katru sliedi uz atbalsta elementiem un pieslēdziet termināļiem ar atbilstošiem boltu savienojumiem vai skavām, kas paredzētas sagaidāmajai slodzei un nepieciešamajam spēkam. Pēc vajadzības uzklājiet antioksidācijas līdzekli uz kontaktsurfāsēm. Pārbaudiet elektrisko nepārtrauktību un izolāciju pirms ieslēgšanas.

Pirms pirkuma apsvērumi

• Saderība ar korpusa izmēriem un montāžas vietām
• Nepieciešamā strāvas jauda un siltuma noturība jūsu lietojumam
• Vai nepieciešama izolācija, pārklājumi vai aizsargvāki ekspluatācijā
• Attālumi, piesārņojuma ceļi un piemērojamie elektriskie standarti

Lietošanas ieteikumi

Uzstādīšanu veic kvalificēts personāls; pārbaudiet pareizos pievilkšanas spēkus un mehāniskos stiprinājumus attiecībā uz sliedes izmēriem un paredzēto slodzi. Ja sliedes būs pieejamas ekspluatācijas laikā, nodrošiniet aizsargbarjeras vai izolācijas pārsegus.
