Rittal Lastschaltleju modulis SV 9677.100 — NH drošinātāju slodzes pārslēgšanas modulis Gr.1, 250A, vītne M1

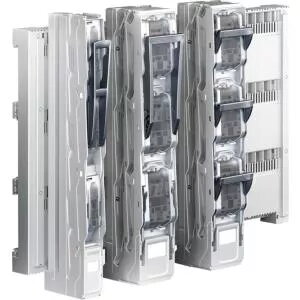

Rittal Lastschaltleisten-Modul SV 9677.100, izmērs 1, ir NH drošinātāju slodzes pārslēgšanas sliedes modulis, paredzēts trīspolaišu slēgšanai līdz 250 A. Korpusā izmantots poliamīds (PA 6.6) gaisīgi pelēkā krāsā (RAL 7035), bet strāvas ceļi ir daļēji sudrabinojātas cietas vara konstrukcijas. Modulis paredzēts sliedēm ar vadītāja augstumu 10 mm un centru attālumu 185 mm; elektriski pievienojams ar M12 boltiem. Var uzstādīt kopā ar strāvas transformatoriem un izmantot ar aizsargpārklājumiem, ja pieejama atbilstoša kontakta skava.

Priekšrocības

SV 9677.100 nodrošina kompaktu risinājumu atbilstoši izmēram 1 ar materiāliem, kas atbilst IEC/DIN EN standartiem un UL 94-V0 ugunsizturības klasei. Daļēja sudrabinošana uz kontaktceļiem uzlabo vadītspēju un savienojumu uzticamību. Plašais atbalstīto apaļvadu šķērsgriezumu diapazons (6–240 mm²) un kabeļa izvades iespējas augšā vai apakšā atvieglo integrāciju sadales skapjos un sliedu sistēmās.

Piemērots

• Sadales skapjiem un barošanas sistēmām, kur nepieciešama NH drošinātāju pārslēgšana līdz 250 A
• Sliedu sistēmām ar vadītāja augstumu 10 mm un centru attālumu 185 mm
• Uzstādēm, kurās izmanto M12 boltu savienojumus un apaļvadus 6–240 mm²

Kad tas var nederēt

Modulis nav piemērots sistēmām ar strāvu virs 250 A vai sliedēm ar citām vadītāja augstuma vai centru attāluma vērtībām. Tas arī nederēs, ja nav pieejama nepieciešamā kontakta skava darbībai ar aizsargpārklājumiem — tas var ietekmēt drošību.

Galvenās specifikācijas

• Funkcija: 3-polu pārslēdzams NH drošinātāju slodzes modulis
• Nominalais darba spriegums: 690 V, 3~
• Maksimālais nominālais strāvas stiprums: 250 A
• Apaļvadu šķērsgriezumu diapazons: 6 mm² – 240 mm²
• Elektriskais pieslēgums: bolts M12
• Vadītāja augstums (sliede): 10 mm
• Sliežu centru attālums: 185 mm
• Korpusa materiāls: poliamīds (PA 6.6), krāsa gaiši pelēka (RAL 7035)
• Kontaktu ceļi: daļēji sudrabinojāta cieta vara
• Svars: 5.11 kg
• Kabeļa izvade: augšā vai apakšā
• Piemērots strāvas transformatoru uzstādīšanai: jā

Kā lietot

Uzstādiet SV 9677.100 moduli uz mērķa sliedes sistēmas, nodrošinot centru attālumu 185 mm un vadītāja augstumu 10 mm. Veiciet elektriskos savienojumus ar M12 boltiem un pārliecinieties, ka apaļvadi ir 6–240 mm² diapazonā. Stingri nostipriniet drošinātāju turētājus un pārbaudiet, ka daļēji sudrabinošās kontaktceļi nodrošina pareizu kontaktu. Ja tiek izmantots aizsargpārklājums, uzstādiet nepieciešamo kontakta skavu, lai saglabātu drošu ekspluatāciju.

Pirks pirms apsvēršanas

• Pārliecinieties par sliedes izmēriem: vadītāja augstums 10 mm un centru attālums 185 mm
• Noskaidrojiet, vai nepieciešamais strāvas stiprums nepārsniedz 250 A
• Apstipriniet, ka vadi atbilst šķērsgriezuma diapazonam 6–240 mm² un ir savietojami ar M12 boltiem
• Pārbaudiet, vai ir pieejama kontakta skava darbībai ar aizsargpārklājumiem

Ieteikumi lietošanai

Montāžas un testēšanas laikā ievērojiet attiecīgos IEC/DIN EN standartus. Izmantojiet pareizos griezes momentus M12 savienojumiem, uzturiet kontaktu virsmas tīras un aizstājiet drošinātāju ieliktņus atbilstoši to specifikācijām, lai nodrošinātu drošu un uzticamu darbību.
