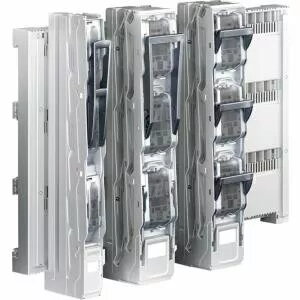

Rittal SV NH plāna drošinātāju atslēgvads 690 V, RAL 7035/7016/7001

Rittal SV NH slimline — kompakta slēdzēja-bloka (Abschaltblock) versija paredzēta montāžai sadales skapjos un slēgvietās. Ierīce paredzēta NH drošinātājiem, nodrošinot manuālu atslēgšanu un vietu plīstošajām ielīmēm pārslodzes aizsardzībai. Ierīce ir piemērota darbam līdz 690 V un pieejama trīs korpusa toņos: RAL 7035, RAL 7016 un RAL 7001.

Priekšrocības

Slimline dizains samazina nepieciešamo vietu panelī, vienlaikus nodrošinot atbilstošu sniegumu NH drošinātāju izmantošanai. Ierīce nodrošina skaidru mehānisku atdalīšanu apkopju laikā un atvieglo vadu pievienošanu un uzstādīšanu, jo tā apvieno drošinātāja turētāja un slēdža funkcijas vienā modulī.

Piemērots

• Montāžai sadales skapjos un slēgvietās zemā un vidējā sprieguma sistēmās
• Izmantošanai ar NH patronu drošinātājiem pārslodzes aizsardzībai
• Rūpnieciskām un komerciālām elektriskajām panelēm, kur nepieciešama vietas ekonomija

Kad tas var nebūt piemērots

Šis slimline slēdzējs ir paredzēts manuālai darbībai un NH drošinātāju sistēmai. Tas var nebūt piemērots, ja nepieciešama attālināta vai automātiska izslēgšana, elektroniska aizsardzība vai iebūvēta drošinātāja stāvokļa monitorēšana. Izvairieties no lietošanas ārpus ierīces elektroparametru robežām vai bez atbilstošas mehāniskās stiprināšanas.

Atslēgas specifikācijas

• Darba spriegums: līdz 690 V
• Saderīgi drošinātāji: NH patronu tipa drošinātāji
• Dizains: slimline Abschaltblock montāžai panelī
• Pieejamie korpusa toņi: RAL 7035, RAL 7016, RAL 7001
• Darbība: manuāls slēdzējs ar drošinātāja turētāju

Kā lietot

Uzstādiet Rittal SV NH slimline ierīci sagatavotā montāžas vietā sadales skapī saskaņā ar skapja ražotāja norādījumiem. Ievietojiet atbilstošu NH patronu drošinātāju atbilstoši aizsardzības prasībām, pieslēdziet savienojumus un pieskrūvējiet termināļus ar ieteikto spriegumu. Pirms apkopēm atveriet slēdzi un pārliecinieties par izslēgtu barošanu, ievērojot bloķēšanas un marķēšanas procedūras. Pēc darbu pabeigšanas aizveriet slēdzi un atjaunojiet barošanu saskaņā ar drošības prasībām.

Pirms pirkuma apsvērumi

• Pārliecinieties par NH drošinātāja izmēra un klases atbilstību jūsu aizsardzības shēmai
• Uzmanīgi pārbaudiet sistēmas spriegumu un strāvas prasības, lai tās sakristu ar ierīces robežām
• Novērtējiet pieejamo montāžas vietu un izvēlieties korpusa toni, kas atbilst esošajam panelim

Lietošanas ieteikumi

Lietojiet tikai saderīgas NH patronu drošinātājus ar pareizajām raksturojošajām īpašībām; pirms darbu uzsākšanas nodrošiniet pilnīgu izolāciju un sprieguma trūkumu pārbaudi. Regulāri pārbaudiet kontaktu savienojumu ciešumu un karstuma pazīmes. Ievērojiet Rittal montāžas vadlīnijas un vietējās drošības prasības, lai nodrošinātu drošu un ilgtspējīgu darbību.
