Strāvas transformators Rittal SV 9677.885 600 A, vadītāja diametrs 2,5–4 mm, melns

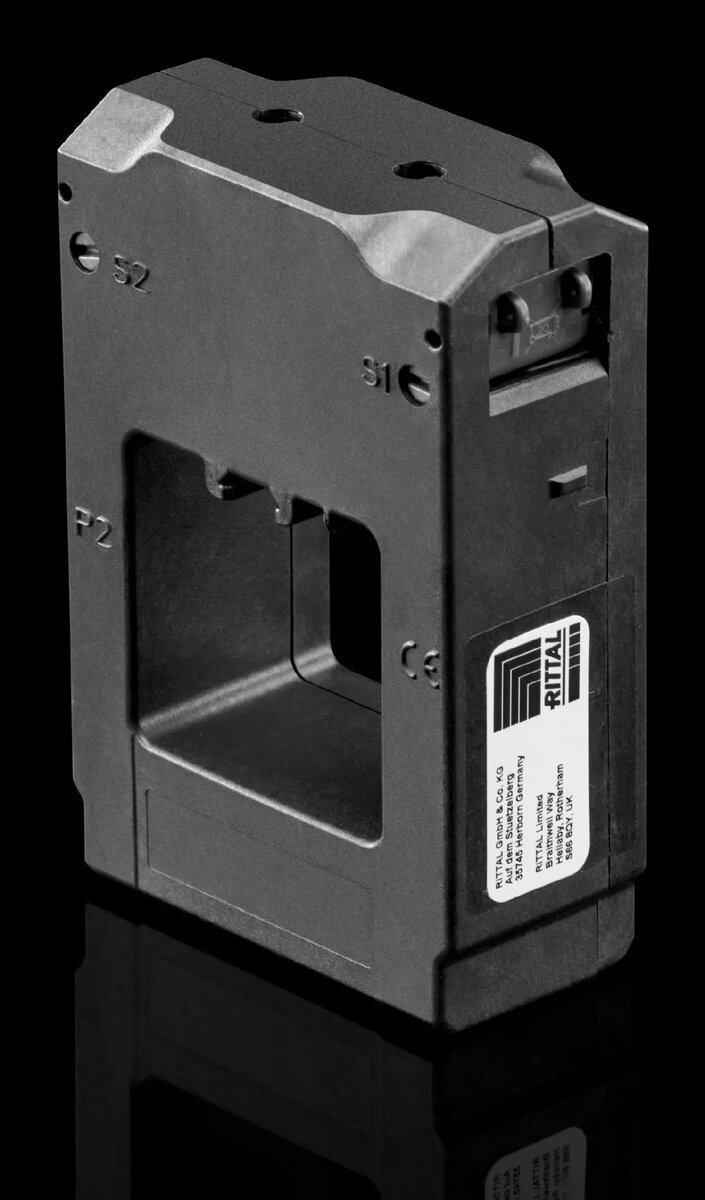

Rittal SV 9677.885 ir kompakts strāvas transformators, paredzēts induktīvai maiņstrāvas plūsmas mērīšanai. Ar nominālo primārās strāvas vērtību, atbilstošu 600 A, un caurumu vadītāju ievietošanai diametrā no 2,5 līdz 4 mm, melnā korpusa izpildījumā tas piemērots iekļaušanai sadales skapjos, vadības paneļos un aizsardzības shēmās, kur nepieciešama telpai ekonomiska un uzticama strāvas detekcija.

Priekšrocības

Transformators nodrošina precīzu maiņstrāvas mērīšanu kompaktā izpildījumā un darbojas ar maza diametra vadītājiem, ļaujot vienkāršu uzstādīšanu bez papildu adaptieriem. Izturīgais korpuss un standartizētais izkārtojums atvieglo iekļaušanu panele un nodrošina konsekventu darbību uzraudzības un aizsardzības funkcijās.

Piemērots lietošanai

• Maiņstrāvas mērīšana un uzraudzība sadales skapjos un vadības paneļos
• Iekļaušanai vadības skapjos sistēmu diagnostikai un mērīšanai
• Aizsardzības shēmām un releju ieejām, kur nepieciešama 600 A primārā joma
• Situācijām, kur vadītāja diametrs ir no 2,5 mm līdz 4 mm

Kad tas var nebūt piemērots

Šis transformators paredzēts induktīvai maiņstrāvas mērīšanai un nav piemērots tiešai līdzstrāvas pieslēgšanai vai primārajiem vadītājiem, kuri pārsniedz norādīto diametru diapazonu. To nedrīkst izmantot, ja primārā strāva regulāri pārsniedz nominālo vērtību vai ja ir nepieciešams cits pārveidošanas koeficients esošajai mēriekārtai.

Atslēgas specifikācijas

• Nominālā primārā strāva: vērtība, kas atbilst primāram 600 A
• Vadītāja diametrs: 2,5–4 mm
• Lietojuma veids: induktīva maiņstrāvas mērīšana
• Fiziskais krāsojums: melns
• Parasti uzstādāms: paneļa/sadales iekārtas montāža uzraudzībai un aizsardzībai

Kā lietot

Ievietojiet strāvu vadošo vadītāju caur transformatora atveri tā, lai vadītājs kalpotu par primāro spoli. Nostipriniet ierīci vadības skapī vai sadales paneļī saskaņā ar paneļa izkārtojumu un vietējiem elektroinstalācijas noteikumiem. Pievienojiet sekundārās izejas mērījumu ierīcei, skaitītājam vai aizsardzības relejam, ievērojot polaritāti un drošības prasības. Pārbaudiet sekundārās ķēdes nepārtrauktību un izolāciju pirms barošanas pievienošanas un nekad neatstājiet sekundāro ķēdi atvērtu slodzes laikā.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka primārās strāvas diapazons un 600 A nominālais sensors atbilst jūsu mērīšanas vai aizsardzības prasībām
• Pārliecinieties, ka vadītāja diametrs ir 2,5–4 mm, lai nodrošinātu pareizu ievietošanu
• Pārbaudiet sekundārā attiecību saderību ar esošajām mērierīcēm, relejiem vai uzraudzības sistēmām
• Novērtējiet vietu paneļa iekšienē un piekļuvi sekundārajām pieslēgvietām drošai instalācijai

Lietošanas ieteikumi

Veiciet uzstādīšanu un nodošanu ekspluatācijā saskaņā ar piemērojamiem elektrostandartiem un projektētāja sniegtajām vadlīnijām. Vienmēr saīsiniet vai terminējiet sekundāro ķēdi pirms strāvas atslēgšanas un izmantojiet atbilstošas aizsardzības ierīces un vadu šķērsgriezumus sekundārajai ķēdei.
