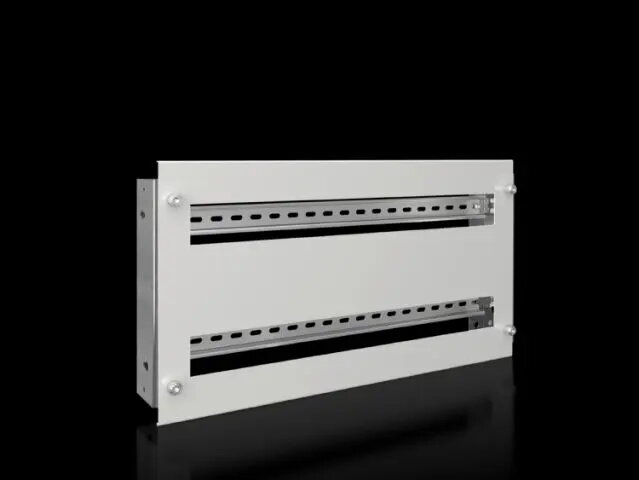

Montāžas rāmis Rittal SV 9683.763 tērauda modulārai uzstādīšanai, 2 x 24 dalījumi

Rittal SV 9683.763 ir tērauda montāžas rāmis, paredzēts modulāru ierīču rindveida uzstādīšanai uz DIN sliedes. Rāmis nodrošina noturīgu balstu panelī montējamām ierīcēm, piemēram, automātiskajiem slēdžiem un citai sadales iekārtu aparatūrai. Konfigurācija — 2 x 24 dalījumi, virsmas apdare — tērauda krāsa.

Priekšrocības

Tērauda konstrukcija nodrošina mehānisku izturību un ilgmūžību, atbalstot vairākas modulārās ierīces. Atbalsta sliedes tiek stiprinātas ar divām montāžas skavām pie nodalījuma sānu paneļa, bet vāks piestiprināts pie rāmis ar kniedētiem (pagriežamiem) skrūvēm, kas atvieglo piekļuvi un apkopi. Produkts tiek piegādāts vienā vienībā un ar 3 kg svaru tas ir ērti montējams.

Piemērots (uzdevumi / lietošanas gadījumi)

• DIN sliedes ierīču, piemēram, automātisko slēdžu un vadības moduļu, uzstādīšanai sadales skapjos
• Modulārās sadales iekārtas rindveida uzstādīšanai elektriskajos panelos
• Iekšējas nodalīšanas izveidei kombinācijā ar telpas sadalītājiem un daļējām montāžas plāksnēm
• Lietošanai rūpnieciskos vai komerciālos skapjos ar 2 x 24 dalījumu izkārtojumu

Kad var nebūt piemērots

Šis rāmis paredzēts standarta modulārai uzstādīšanai uz DIN sliedes un fiksētām rindveida konfigurācijām; tas var nebūt piemērots, ja nepieciešama nestandarta montāžas ģeometrija vai cita dalījumu skaita izkārtojums. Ja nepieciešams cits materiāls vai virsmas apdare, jāapsver alternatīvi risinājumi.

Atslēgas specifikācijas

• Materiāls: tērauds
• Apdare: tērauda krāsa
• Konfigurācija: 2 x 24 dalījumi
• Montāžas veids: atbalsta sliedes fiksētas ar divām montāžas skavām pie sānu paneļa; vāks piestiprināts ar kniedētām/pagriežamām skrūvēm
• Pielietojums: paredzēts DIN sliedes ierīcēm (piem., automātiskajiem slēdžiem)
• Iepakojumā: 1 gab.
• Svars: 3 kg

Kā lietot

Novietojiet rāmi iekārtas iekšienē nepieciešamajā augstumā un fiksējiet atbalsta sliedes pie nodalījuma sānu paneļa, izmantojot divas montāžas skavas. Uzstādiet DIN sliedes ierīces saskaņā ar to ražotāja montāžas norādījumiem. Piestipriniet vāku pie rāmis un nostipriniet to ar kniedētām/pagriežamām skrūvēm, lai aizsargātu ierīces un nodrošinātu piekļuvi apkopes darbiem. Lai izveidotu iekšējos nodalījumus atbilstoši Formai 2, 3 vai 4, kombinējiet rāmi ar telpas sadalītājiem, daļējām montāžas plāksnēm un sānu paneļu moduļiem.

Ko ņemt vērā pirms pirkuma

• Pārbaudiet, vai 2 x 24 dalījumu izkārtojums atbilst nepieciešamajam ierīču skaitam un platumam
• Pārliecinieties par skapja izmēriem un montāžas skavu savietojamību
• Novērtējiet, vai tērauda materiāls un apdare atbilst korozijas izturības prasībām
• Skatiet saderību ar papildu nodalīšanas piederumiem (sadalītāji, daļējas montāžas plāksnes)

Lietošanas ieteikumi

Instalējiet rāmi skapī ar atbilstošu izmēru, pievelciet kniedētās/pagriežamās skrūves ar mēru, lai izvairītos no pārmērīgas pievilkšanas, un ievērojiet DIN sliedes ierīču montāžas instrukcijas. Kombinējiet rāmi ar piemērotiem sadalītājiem un plāksnēm, lai sasniegtu vēlamo Formu 2, 3 vai 4 iekšējo nodalījumu.
