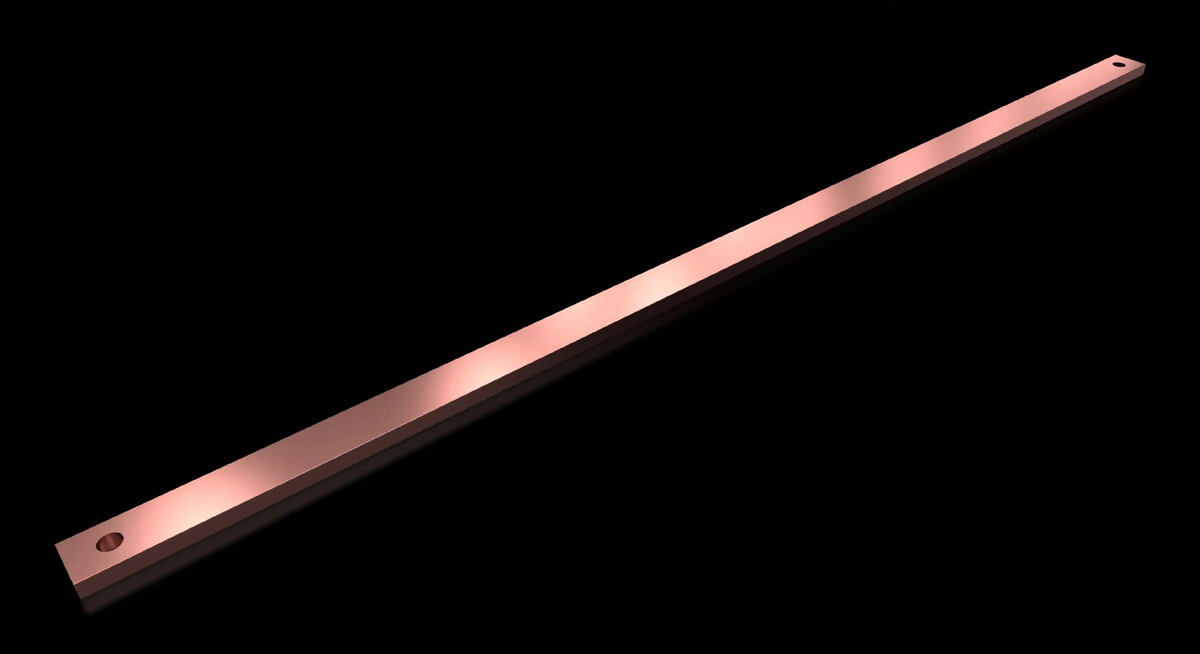

Stieples sliedes Rittal SV 9686.530, varš, komplekts 2 gab., garums 900 mm, 30x10 mm

Rittal SV 9686.530 ir komplekts no divām cietām vara sliedēm, katra 900 mm gara ar šķērsgriezumu 30 x 10 mm. Izgatavotas no elektrolītiskā vara (E-Cu) atbilstoši DIN EN 13601 un aprīkotas ar iebūvētām perforācijām stiprināšanai. Šīs sliedes paredzētas sadales, aizsargzemes un PEN/PE pielietojumiem sadales skapjos, slēdžu iekārtās un rūpnieciskajos korpusos.

Priekšrocības

Cietā vara konstrukcija nodrošina labu vadītspēju un mehānisko izturību, savukārt E-Cu materiāls nodrošina pretestību korozijai. Iebūvētās perforācijas atvieglo montāžu un nodrošina konsekventu stiprinājumu pozicionēšanu, tādējādi samazinot uzstādīšanas laiku. 900 mm garums un 30 x 10 mm šķērsgriezums piedāvā līdzsvaru starp strāvas pārvades spēju un kompakto izmēru, piemērotu daudziem paneļu izkārtojumiem.

Piemērots lietošanai (uzdevumi / gadījumi)

• Aizsargzemes (PE) un kombinēto PEN vadītāju uzstādīšana sadales skapjos
• Iekšēja sadales sliedēšana slēdžu iekārtās un vadības skapjos
• Esošu zemējuma sistēmu modernizācija vai paplašināšana rūpnieciskajos korpusos
• Lietojumi, kuriem nepieciešami izturīgi, zema pretestības vadītāji zemēšanai un potenciālu izlīdzināšanai

Kad tas var nebūt piemērots

Šis sliežu komplekts ir paredzēts stacionāriem elektroinstalācijas risinājumiem un nav piemērots elastīgiem vai bieži pārvietojamiem savienojumiem. Tas nav izolēta sliede — ja nepieciešama izolācija vai krāsu marķēšana, jāizvēlas izolēti varianti. Īpaši korozīvai vai ķīmiski aktīvai videi var būt nepieciešams cits materiāls vai papildus aizsargkonstrukcija.

Atslēgas specifikācijas

• Materiāls: elektrolītiskais varš (E-Cu)
• Daudzums: komplekts no 2 sliedēm
• Garums: 900 mm
• Šķērsgriezums: 30 x 10 mm
• Standarti: izgatavots atbilstoši DIN EN 13601
• Funkcijas: iebūvētas perforācijas stiprināšanai un savienojumiem

Kā lietot

Novietojiet sliedes skapī vai panelī uz atbilstošas izolētas vai zemētas atbalsta virsmas, izmantojot iebūvētās perforācijas. Saskaņojiet perforāciju izvietojumu ar termināļiem un paneļa komponentiem un nostipriniet sliedes ar piemērotiem boltiem un paplātēm, kas paredzēti vara savienojumiem. Veiciet elektriskos savienojumus ar atbilstoša izmēra uzgaļiem vai skavām, nodrošinot tīrus kontaktus un ievērojot ieteicamo piespiešanas momentu. Pēc uzstādīšanas pārbaudiet nepārtrauktību un pareizu zemējumu, ievērojot vietējos elektroinstalācijas noteikumus un drošības prasības.

Pirms pirkuma apsvērumi

• Pārliecinieties, ka garums un šķērsgriezums atbilst skapja izkārtojumam un aprēķinātajai strāvas slodzei
• Pārbaudiet savietojamību ar termināļiem, skavām un montāžas elementiem, kurus plānojat izmantot
• Novērtējiet vides apstākļus (mitrums, korozīvā vide) un E-Cu materiāla piemērotību
• Pārliecinieties, ka perforāciju izvietojums un izmēri sakrīt ar jūsu korpusa vai sadales paneļa montāžas punktiem

Lietošanas ieteikumi

Lai nodrošinātu uzticamību, izmantojiet korozijizturīgus stiprinājumus un nodrošiniet tīras kontaktvirsmas. Savienojumus pievelciet atbilstoši ieteiktajam momentam un pēc uzstādīšanas veiciet zemējuma pretestības mērījumus. Apvienojot ar citiem materiāliem, ievērojiet praksi, kas novērš galvanisku koroziju.
