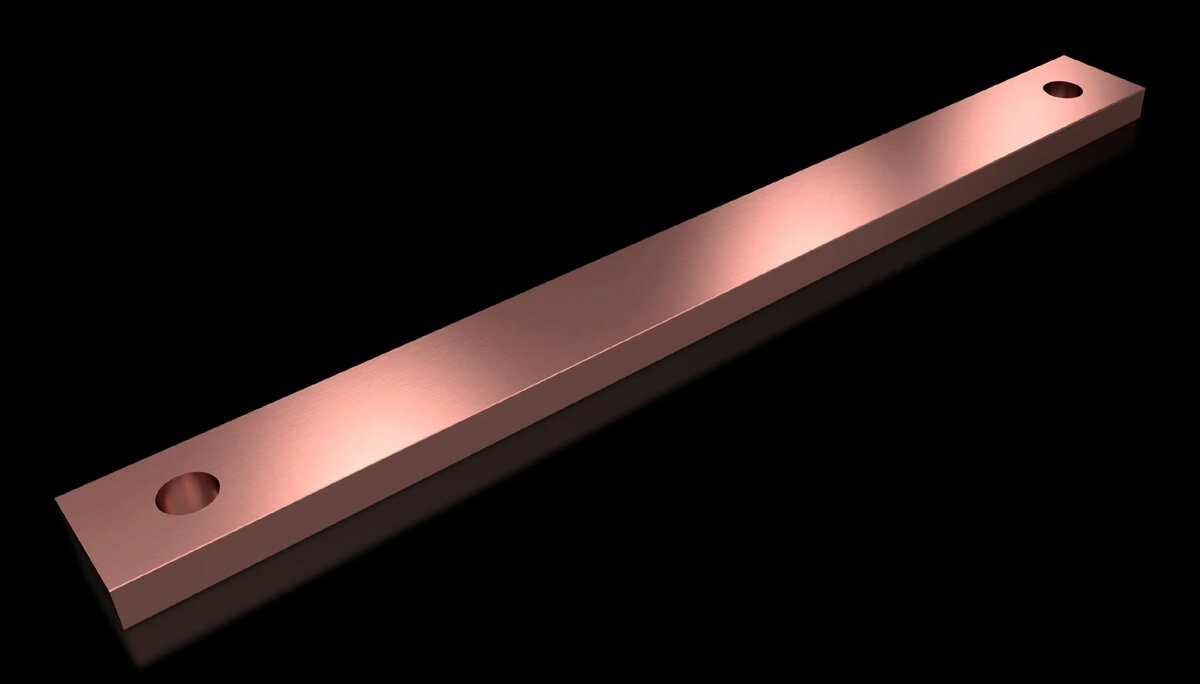

Barjera sliede Rittal SV 9686.534 varš 2 gab., garums 300 mm

Rittal SV 9686.534 ir komplekts no divām vara sliedēm, katra 300 mm garumā, paredzēts elektroapgādes un zemējuma risinājumiem. Izgatavotas no elektrolītiskas vara (E-Cu) un atbilst attiecīgajam DIN EN standartam; sliedēm ir integrētas perforācijas montāžas un savienojumu nodrošināšanai sadales skapjos, slēdžos un PE/PEN instalācijās.

Priekšrocības

Vara materiāls nodrošina zemu elektrisko pretestību un labu vadītspēju strāvas un aizsargzemējuma savienojumiem. Integrētās perforācijas atvieglo uzstādīšanu un ļauj droši un vienkārši nostiprināt sliedes bez papildu urbšanas. Komplektā esošās divas sliedes ir materiāla un apdares ziņā saskaņotas, kas nodrošina konsekventu darbību, uzstādot vairākas sliedes blakus.

Piemērots

• PE un PEN vadītāju sistēmām sadales paneļos un skapjos
• Slēdžu un sadales ierīču konstrukcijām, kur nepieciešami kompakti un uzticami sliežu savienojumi
• Zemējuma savienojumiem rūpnieciskās un komerciālās elektroinstalācijās

Kad var nebūt piemērots

Šīs vara sliedes ir paredzētas situācijām, kur piemērots vara materiāls. Tās var nebūt piemērotas, ja projektā norādīts cits vadītāja materiāls (piem., alumīnijs), cita šķērsgriezuma platums vai cita garuma prasības. Ja instalācijai nepieciešamas izolētas vai pilnībā noslēgtas sliedes, iespējams, būs jāizmanto aizsargvāki vai citas sliedes.

Galvenās specifikācijas

• Materiāls: elektrolītiska vara (E-Cu)
• Daudzums komplektā: 2 gab.
• Garums: 300 mm
• Šķērsgriezums: 30 x 10 mm
• Montāža: integrētas perforācijas tiešai nostiprināšanai
• Saderība: izgatavotas atbilstoši DIN EN standartam

Kā lietot

Novietojiet sliedes sadales skapī vai slēdžu panelī tajā zonā, kur nepieciešami PE/PEN savienojumi, saskaņojot integrētās perforācijas ar korpusa montāžas punktiem vai termināļu izvietojumu. Nostipriniet ar piemērotiem skrūvju savienojumiem un mazgājumiem, ievērojot ieteicamos griezes momentus, lai nodrošinātu drošu elektrisko kontaktu. Pievienojiet vadus ar atbilstošiem spailēm vai uzgaļiem un pievelciet saskaņā ar specifikācijām. Pēc uzstādīšanas pārbaudiet nepārtrauktību un pareizu zemējumu ar atbilstošiem mērīšanas līdzekļiem.

Pirms pirkuma apsvērumi

• Pārliecinieties, ka vara materiāls un šķērsgriezums 30 x 10 mm atbilst jūsu elektriskajām un mehāniskajām prasībām
• Pārbaudiet, vai 300 mm garums un caurumu novietojums atbilst jūsu korpusa vai montāžas konfigurācijai
• Nosakiet, vai nepieciešami izolējoši vāki vai barjeras, ja ir prasība pēc aizsargātām sliedēm
• Noskaidrojiet nepieciešamos griezes momentus un savienotāju tipus drošai vadītāju pievienošanai

Lietošanas ieteikumi

Uzstādīšanas laikā lietojiet personīgos aizsardzības līdzekļus un ievērojiet vietējos elektrodrošības noteikumus. Notīriet kontaktvirsmas no oksīdiem un pievelciet savienojumus atbilstoši ieteiktajiem griezes momentiem. Ja ir eksponētas strāvojošas daļas, uzstādiet aizsargvāciņus vai barjeras, lai samazinātu nejauša kontakta risku.
