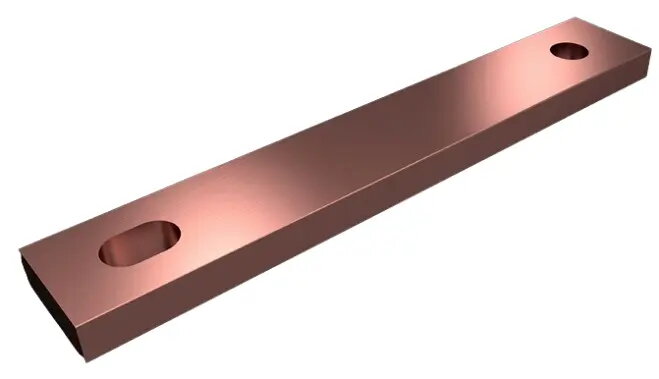

Montāžas kronšteins elektrokabinetam Rittal 9686.539 — varš, bronzas krāsa, garums 180 mm

Rittal 9686.539 montāžas kronšteins elektriskajiem galdiem ir izgatavots no vara ar bronzas krāsas apdari. Tas ir 180 mm garš un sver aptuveni 960 g; paredzēts drošai mehāniskai stiprināšanai un PE/PEN savienojumu izveidei sadales skapjos un spaiļu skapjos. Kronšteins ir daļa no PE/PEN kombinācijas kopā ar strāvas sliedi un leņķa kronšteinu, kas nodrošina tipizētas konfigurācijas atbilstību IEC 61439-1, ja tiek montēts kā daļa no norādītā sistēmas risinājuma.

Priekšrocības

Vara materiāls nodrošina labu elektrisko vadītspēju un noturību pret koroziju, kas ir būtiski aizsardzības un zemējuma vadītājiem. Bronzas krāsas apdare piešķir vienmērīgu izskatu un papildus aizsargā virsmu. 180 mm garums un izturīga konstrukcija atbalsta drošu mehānisko nostiprinājumu un kvalitatīvu vadītāju pieslēgumu paneļu montāžā.

Piemērots

• Montāžai un zemēšanai (PE/PEN) sadales skapjos un spaiļu skapjos
• Kā savienojuma/novietojuma kronšteins elektro paneļos
• Iekļaušanai tipizētās PE/PEN strāvas sliežu konfigurācijās saskaņā ar IEC 61439-1
• Elektro paneļu montāžai un vadītāju pievienošanai, kur nepieciešami vara vadītāji

Kad var nebūt piemērots

Šis kronšteins nav paredzēts izmantošanai ārpus elektriskajiem skapjiem vai konstrukcijām, kur nepieciešams cits materiāls (piemēram, nerūsējošais tērauds vai alumīnijs) ar atšķirīgām mehāniskajām vai korozijas īpašībām. Tas nevar aizstāt pilnvērtīgas sertifikācijas prasības, ja konkrētai sistēmai nepieciešama papildu dokumentācija vai citi sertifikāti, izņemot tipizētās IEC 61439-1 prasības, ja netiek izmantota visa sertificētā montāža.

Atslēgas specifikācijas

• Materiāls: varš
• Apdare: bronzas krāsa
• Garums: 180 mm
• Montāžas virsmas izmērs: 30 x 10 mm (augstums x platums)
• Svars: aptuveni 960 g
• Lietojums: PE/PEN savienojumi, montāža sadales skapjos
• Saderība: paredzēts izmantošanai tipizētās PE/PEN sliežu konstrukcijās, kas atbilst IEC 61439-1

Kā lietot

Uzstādiet kronšteinu uz skapja montāžas virsmas saskaņā ar skapja un strāvas sliedes sistēmas ražotāja instrukcijām. Nodrošiniet drošu mehānisku stiprinājumu un precīzu izlīdzināšanu ar atbilstošo strāvas sliedi un leņķa kronšteinu. Veiciet PE/PEN vadītāju pieslēgumu ar ieteiktajiem skrūvēm, paplatiņām un pieļaujamajiem griezes momentiem. Pēc montāžas pārbaudiet elektrisko nepārtrauklību un mehānisko stiprību pirms paneļa iedarbināšanas.

Ko ņemt vērā pirms pirkšanas

• Pārliecinieties, ka materiāls (varš) atbilst ekspluatācijas un elektriskajām prasībām
• Pārbaudiet kronšteina izmērus (garums 180 mm, montāžas virsma 30 x 10 mm) attiecībā uz jūsu skapja un strāvas sliežu izkārtojumu
• Pārliecinieties par saderību ar jūsu PE/PEN sliežu sistēmu un par IEC 61439-1 atbilstību kā daļu no sertificētas montāžas
• Pārbaudiet nepieciešamos stiprinājumus un vietējo normatīvo prasību nosacījumus zemējuma savienojumiem

Lietošanas ieteikumi

Ievērojiet ražotāja norādījumus par skrūvju griezes momentiem un montāžas secību, izmantojiet pretkorozijas paplātes savienojumu vietās, kur sastopas dažādi metāli, un veiciet nepārtraublības un mehāniskās pārbaudes kā daļu no gala paneļa verifikācijas.
