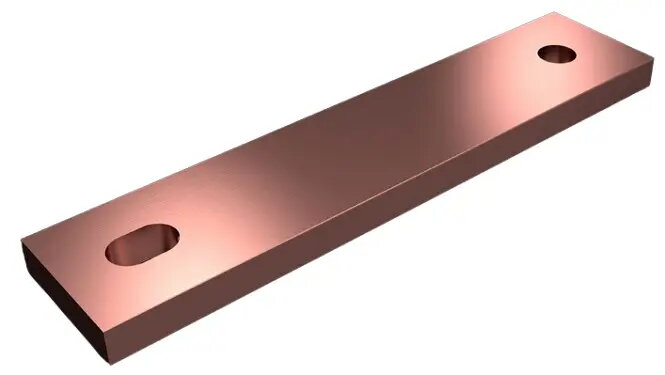

Montāžas kronšteins elektriskajai skapim Rittal 9686.549 — vara, bronzas krāsa, augstums 180 mm

Rittal 9686.549 ir elektroiekārtu skapja stiprinājuma kronšteins no vara ar bronzas krāsas pārklājumu un augstumu 180 mm. Tas paredzēts uzstādīšanai sadales un vadības skapjos, nodrošinot vadāmu, korozijas izturīgu savienojuma un zemējuma punktu, piemērotu PE/PEN savienošanai. Cieta konstrukcija un aptuvenais svars 1,24 kg norāda uz komponentu ilgtspējīgai izmantošanai rūpnieciskos vai komerciālos skapjos.

Priekšrocības

Vara materiāls nodrošina zemu elektrisko pretestību un stabilu vadītspēju aizsargzemējumam (PE) un kombinētajam PE/PEN savienojumam. Bronzas krāsas pārklājums uzlabo izturību pret koroziju, saglabājot metāla vadītspējas īpašības. 180 mm augstums un izstrādātā forma ļauj droši piestiprināt kronšteinu pie skapja sienas un integrēt to ar sliedēm, leņķa kronšteiniem un blakusstādāmiem kronšteiniem testētās sistēmas konfigurācijās atbilstoši IEC 61439-1 prasībām.

Piemērots

• Iekšējām zemēšanas un PE/PEN savienošanas vietām sadales un vadības skapjos
• Sliežu, leņķa kronšteinu un blakusstādāmu kronšteinu montāžām sadales skapjos un skaitītāju panelī
• Uzstādēm, kur nepieciešami korozijizturīgi vadītspējīgi stiprinājumi

Kad var nebūt piemērots

Kronšteins paredzēts galvenokārt iekšējai lietošanai skapjos un var nebūt piemērots situācijām, kur nepieciešami nevadītspējīgi vai izolēti stiprinājumi. Tas nav paredzēts kā dekoratīvs vai ārējais konstrukcijas elements un var neatbilst prasībām atvērtai āra uzstādīšanai.

Galvenās specifikācijas

• Materiāls: varš (vadītspējīgs)
• Virsma: bronzas krāsas apdare
• Augstums: 180 mm
• Pielietojums: PE/PEN savienošanai un stiprināšanai
• Svars: aptuveni 1,24 kg
• Saderība ar sliedēm, leņķa kronšteiniem un blakusstādāmiem kronšteiniem testētām konfigurācijām saskaņā ar IEC 61439-1

Kā lietot

Novietojiet kronšteinu skapja iekšpusē vajadzīgajā vietā un nostipriniet, izmantojot paredzētās stiprinājuma vietas. Nodrošiniet drošu mehānisko pieslēgumu pie skapja sienas un izveidojiet zemu pretestības elektrisko savienojumu ar PE vai PEN vadītājiem, izmantojot atbilstošus skrūvju savienojumus. Integrējot kronšteinu ar sliedēm vai blakusstādāmiem elementiem, ievērojiet sistēmas ražotāja norādījumus par montāžu un pievilkšanas momentiem. Pēc uzstādīšanas pārbaudiet elektrisko nepārtrauktību un pārskatiet savienojumus pēc jebkādām izmaiņām.

Ko ņemt vērā pirms pirkuma

• Vai vadītspējīgs vara kronšteins atbilst nepieciešamajai zemēšanas vai PE/PEN savienošanas prasībai.
• Pārliecinieties, vai izmēri un stiprinājuma caurumu izvietojums atbilst skapja izkārtojumam.
• Vai kronšteins ir saderīgs ar esošajām sliedēm, leņķa kronšteiniem un blakusstādāmo sistēmu skapī.
• Vides un korozijas izturības prasības uzstādīšanas vietā.

Ieteikumi lietošanai

Izmantojiet korozijizturīgus stiprinājuma elementus un nodrošiniet metāla pret metālu kontaktu, lai sasniegtu uzticamu zemes vadītspēju. Pārbaudiet elektrisko nepārtrauktību pēc montāžas un iekļaujiet kronšteinu regulārajās skapja zemējuma sistēmas pārbaudēs.
