LAN Modulis Satel INT-FI

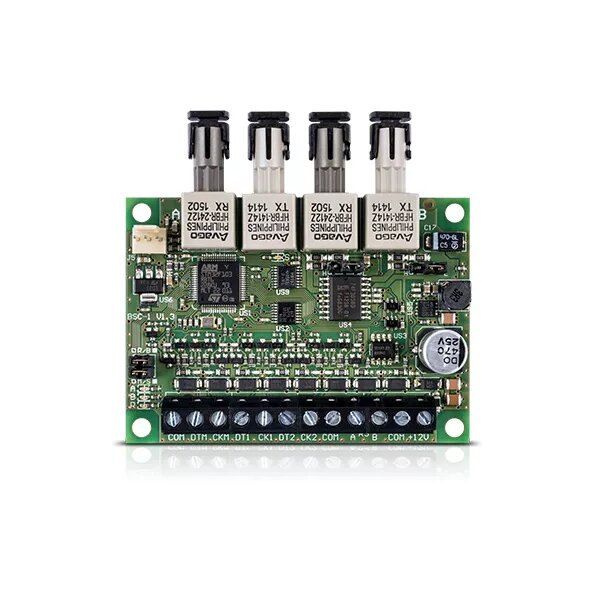

INT-FI pārveidotājs paredzēts datu konvertēšanai un pārraidei pa optisko šķiedru, nodrošinot pilnīgu galvanisku atdalījumu starp pieslēgtajām ierīcēm un augstu traucējumu noturību. Ierīce darbojas ar INTEGRA sērijas panelu tastatūru un paplašinātāju komunikācijas joslām, kā arī ar ACCO piekļuves kontroles sistēmas RS-485 joslu. INT-FI ir aprīkots ar četrām ligzdām divu optisko šķiedru pāru pieslēgšanai un ar spailēm signālu pieslēgšanai no līdz trim INTEGRA komunikācijas joslām (viena tastatūras josla un divas paplašinātāju joslas) vai vienai ACCO RS-485 joslai. Mainot džamperu iestatījumus uz plates, ierīce var darboties vairākās konfigurācijās, kuras indikē LED diodes. Savienojot ierīces kaskādē, pārraides attālumu var palielināt līdz 4 km kopējā garumā, maksimālais attālums starp diviem pārveidotājiem ir 2 km.

Priekšrocības

Nodrošina pilnīgu galvanisku atdalījumu, kas aizsargā aprīkojumu un novērš zemējuma cilpas, vienlaikus saglabājot stabilu datu pārraidi pa optiku. Atbalsta gan INTEGRA komunikācijas joslas, gan ACCO RS-485, nodrošinot elastīgu integrāciju signalizācijas un piekļuves kontroles sistēmās. Džamperu iestatījumi un LED indikācija vienkāršo darbības režīma izvēli un uzraudzību. Četras optiskās ligzdas ļauj pieslēgt divas šķiedru pāru un veidot kaskādes savienojumu, lai palielinātu attālumu.

Piemērots

• Saziņas līniju pagarināšanai starp drošības paneļiem un attāliem tastatūrām/paplašinātājiem
• ACCO RS-485 joslas pieslēgšanai pa optisko infrastruktūru
• Sistēmām, kur nepieciešams galvanisks atdalījums starp kontrolieriem
• Instalācijām ar paaugstinātu elektromagnētisko traucējumu noturību prasībām

Atslēgas tehniskās īpašības

• Transmisijas vide: optiskā šķiedra (savu divu šķiedru pāru pieslēgumu atbalsts)
• Atbalstītie interfeisi: INTEGRA tastatūru un paplašinātāju komunikācijas joslas, ACCO RS-485 josla
• Barošanas spriegums: 12 V (norādīts produkta aprakstā)
• Maksimālais kaskādes pārraides attālums: līdz 4 km kopējā garumā; maksimums starp diviem pārveidotājiem: 2 km
• Indikācija: LED diodes, kas rāda izvēlēto konfigurāciju
• Fiziskās īpašības: četras optiskās ligzdas un spailes komunikācijas joslām
• Svars: aptuveni 125 g (norādīts produkta aprakstā)

Kā lietot

Uzstādiet INT-FI pārveidotāju montāžas vietā un pieslēdziet 12 V barošanu. Pieslēdziet optiskās šķiedras attiecīgajām ligzdām saskaņā ar nepieciešamajām pāru konfigurācijām un pieslēdziet komunikācijas joslu spailes uz INTEGRA tastatūru/paplašinātāju līnijām vai ACCO RS-485 joslu. Iestatiet džamperus uz plates, lai izvēlētos vēlamo darba režīmu, un pārbaudiet to pēc LED indikācijas. Lai palielinātu pārraides attālumu, savienojiet pārveidotājus kaskādē pa optiku, nodrošinot, ka attālums starp blakus esošiem pārveidotājiem nepārsniedz 2 km un kopējais kaskādes attālums nepārsniedz 4 km.

Ieteikumi lietošanai

Izmantojiet atbilstoša veida un kvalitātes optisko šķiedru atkarībā no nepieciešamā attāluma, pārbaudiet šķiedru pāru polaritāti un džamperu izvietojumu pirms barošanas pievienošanas. Ievērojiet barošanas prasības un drošības noteikumus, strādājot ar optiskajiem un signāla savienojumiem.
