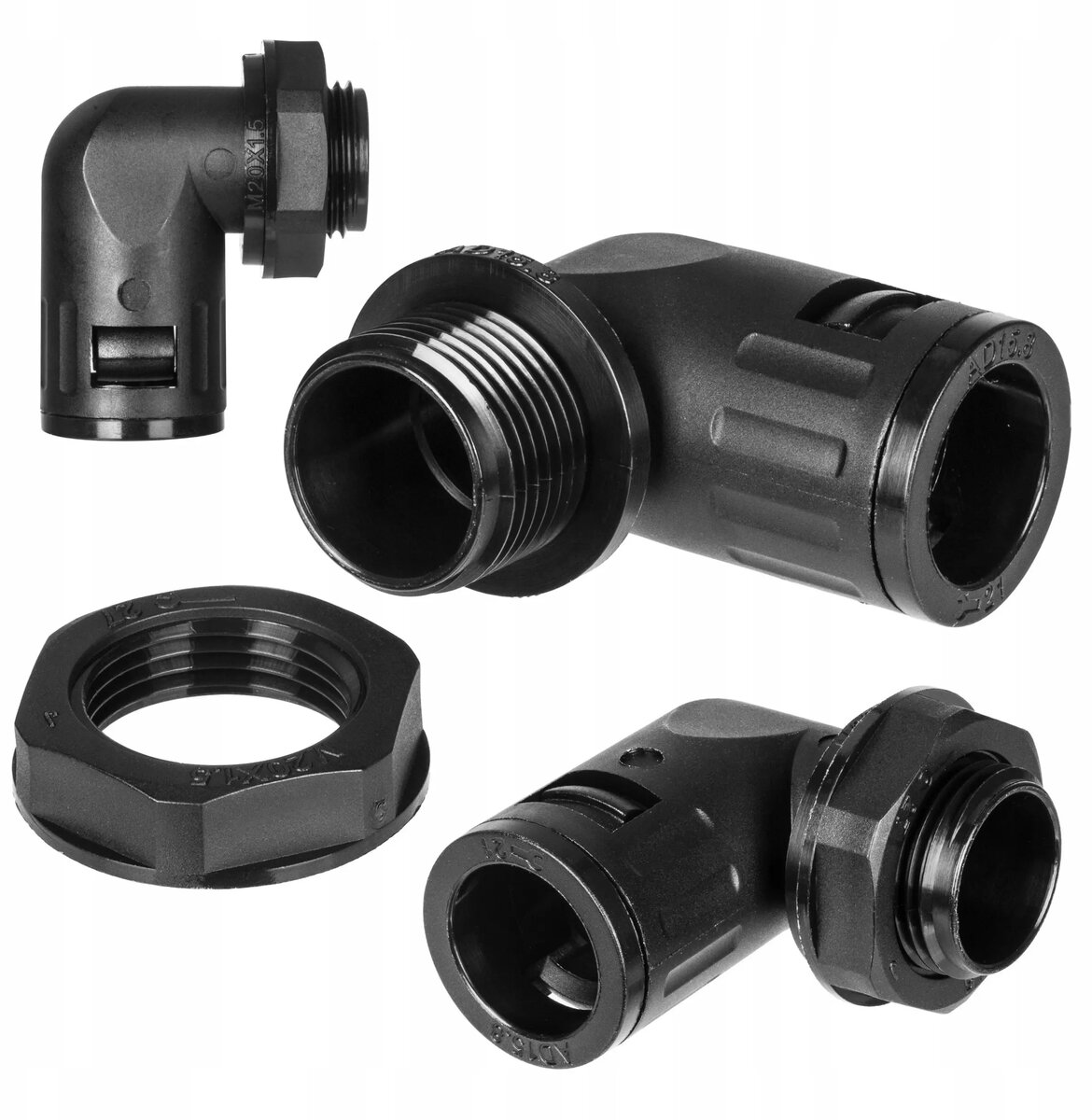

Schneider Electric ANA-QUICK 90 grādu gofrētās caurules savienotājs M20x1.5 priekš NW12, melns

Schneider Electric ANA-QUICK 90 grādu cauruļu savienotājs ir profesionāls komponents, kas izstrādāts drošai kabeļu vadībai un aizsardzībai elektriskajās instalācijās. Šis melnais savienotājs ar M20x1.5 vītni un saderību ar NW12 caurulēm nodrošina precīzu 90 grādu leņķa pāreju, garantējot drošu un efektīvu kabeļu izvietojumu rūpnieciskās vai komerciālās vidēs. Tā izturīgā konstrukcija nodrošina ilgmūžību, padarot to par būtisku jebkuras organizētas elektroinstalācijas sistēmas sastāvdaļu.

Priekšrocības

Šis cauruļu savienotājs piedāvā izcilu uzticamību, nodrošinot drošu savienojumu, kas pasargā kabeļus no mehāniskās slodzes un vides faktoriem. 90 grādu dizains ļauj ietaupīt vietu kabeļu izvietošanai šaurās vietās, novēršot asus līkumus, kas varētu sabojāt iekšējo vadu izolāciju. Tā lietotājam draudzīgais dizains nodrošina ātru un vienkāršu uzstādīšanu, ievērojami samazinot montāžas laiku sarežģītu elektrisko projektu laikā. Ražošanā izmantotie augstas kvalitātes materiāli nodrošina izturību pret nodilumu, saglabājot konstrukcijas integritāti ilgtermiņā.

Piemērots

• Rūpniecisko iekārtu elektroinstalācijai
• Komerciālo ēku elektriskajām sistēmām
• Sadales skapju kabeļu pārvaldībai
• Aizsargājošai kabeļu kanālu izvietošanai

Šis savienotājs var nebūt piemērots lietojumiem, kuros nepieciešama augstspiediena šķidruma blīvēšana, vai vidēm, kas pakļautas ekstremālām ķīmiskām vielām, kuras nav norādījis ražotājs. Tas nav paredzēts lietošanai ar cita izmēra caurulēm, izņemot NW12, vai vītņu veidiem, kas atšķiras no M20x1.5 standarta.

Galvenās specifikācijas

• Vītnes izmērs: M20x1.5
• Saderība ar cauruli: NW12
• Leņķis: 90 grādi
• Krāsa: Melna
• Materiāls: Izturīgs sintētiskais polimērs

Lai uzstādītu savienotāju, vispirms pārliecinieties, ka caurule ir nogriezta precīzi nepieciešamajā garumā. Ievietojiet cauruli savienotājā, līdz tā nofiksējas, nodrošinot stingru satvērienu. Ieskrūvējiet M20x1.5 vītņoto galu atbilstošajā korpusa vai sadales kārbas portā, pievelkot to manuāli vai ar piemērotiem instrumentiem, lai nodrošinātu stabilu savienojumu. Pārbaudiet, vai caurule ir pareizi ievietota, lai saglabātu kabeļu aizsardzības sistēmas integritāti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka caurules diametrs atbilst NW12 specifikācijai.
• Pārbaudiet, vai montāžas ports atbalsta M20x1.5 vītņoto savienojumu.
• Izvērtējiet uzstādīšanas vietas vides apstākļus, lai nodrošinātu saderību ar savienotāja materiālu.

Lietošanas ieteikumi: Pēc uzstādīšanas vienmēr pārbaudiet savienojumu, lai pārliecinātos, ka caurule ir pilnībā nostiprināta. Izvairieties no pārmērīgas vītņotā savienojuma pievilkšanas, lai nesabojātu korpusu vai sadales kārbas vītnes.
