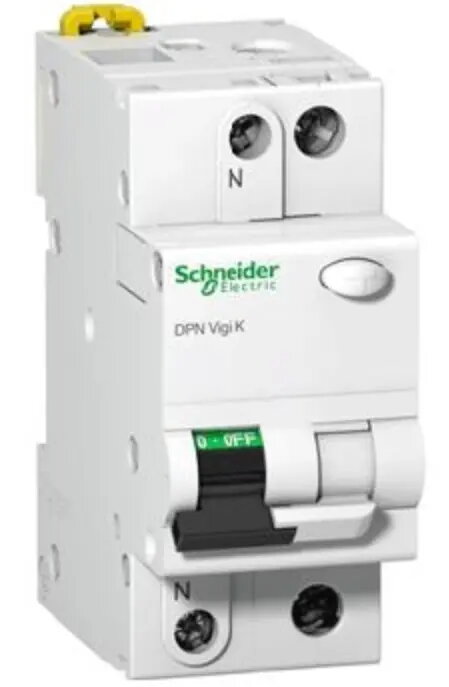

Schneider Electric DPN VIGI K diferenciālais automāts, 2P, 10A, C raksturlīkne, 30mA, A tips

Schneider Electric DPN VIGI K ir augstas veiktspējas 2-polu noplūdes strāvas automātslēdzis ar pārstrāvas aizsardzību (RCBO), kas izstrādāts visaptverošai elektrisko instalāciju drošībai. Šī ierīce apvieno gan īssavienojuma un pārslodzes aizsardzību, gan noplūdes strāvas noteikšanu vienā kompaktā blokā. Paredzēts mūsdienīgiem sadales skapjiem, tas nodrošina uzticamu elektrisko ķēžu uzraudzību dzīvojamās un komerciālās telpās, efektīvi novēršot potenciālos riskus, ko rada elektriskie bojājumi.

Priekšrocības

Šis RCBO piedāvā būtisku priekšrocību, apvienojot divas būtiskas aizsardzības funkcijas vienā kompaktā modulī, kas palīdz optimizēt vietu elektriskajos sadales paneļos. Tā A tipa jutība nodrošina uzticamu gan maiņstrāvas, gan pulsējošās līdzstrāvas noplūdes noteikšanu, nodrošinot augstāku drošības līmeni salīdzinājumā ar standarta AC tipa ierīcēm. C tipa atslēgšanas līkne ir īpaši kalibrēta, lai izturētu mērenas palaišanas strāvas, padarot to ideāli piemērotu apgaismojuma ķēdēm vai standarta sadzīves tehnikai bez nevajadzīgas atslēgšanās.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Komerciālo biroju apgaismojuma ķēdēm
• Individuālu gala ķēžu aizsardzībai
• Vispārējas lietošanas kontaktligzdām

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietošanai rūpnieciskā vidē ar jaudīgām iekārtām, kas rada ievērojamus harmoniskos kropļojumus vai ekstremālas palaišanas strāvas. Tāpat tā nav piemērota trīsfāžu elektriskajām sistēmām, jo ir paredzēta tikai vienfāzes 2-polu lietojumiem.

Galvenās specifikācijas

• Polu skaits: 2
• Nominālā strāva: 10A
• Atslēgšanas līkne: C
• Noplūdes strāvas jutība: 30mA
• Tips: A

Kā lietot

Ierīce jāuzstāda kvalificētam elektriķim uz standarta DIN sliedes sadales skapī. Pārliecinieties, ka barošanas kabeļi ir pievienoti augšējām spailēm un slodzes kabeļi apakšējām spailēm, ievērojot uz ierīces uzdrukāto elektroinstalācijas shēmu. Pēc uzstādīšanas automātslēdzis jāpārbauda, izmantojot integrēto testa pogu, lai pārliecinātos par noplūdes strāvas mehānisma darbību.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 10A nominālā strāva atbilst jūsu konkrētās ķēdes slodzes prasībām.
• Pārliecinieties, ka sadales skapī ir pietiekami daudz vietas uz DIN sliedes 2-polu ierīcei.
• Apstipriniet, ka A tipa aizsardzība atbilst drošības prasībām iekārtām, kas tiks pieslēgtas šai ķēdei.

Lietošanas ieteikumi

Regulāri nospiediet testa pogu vismaz reizi sešos mēnešos, lai pārliecinātos, ka noplūdes strāvas mehānisms paliek funkcionāls un nav mehāniski iestrēdzis.
