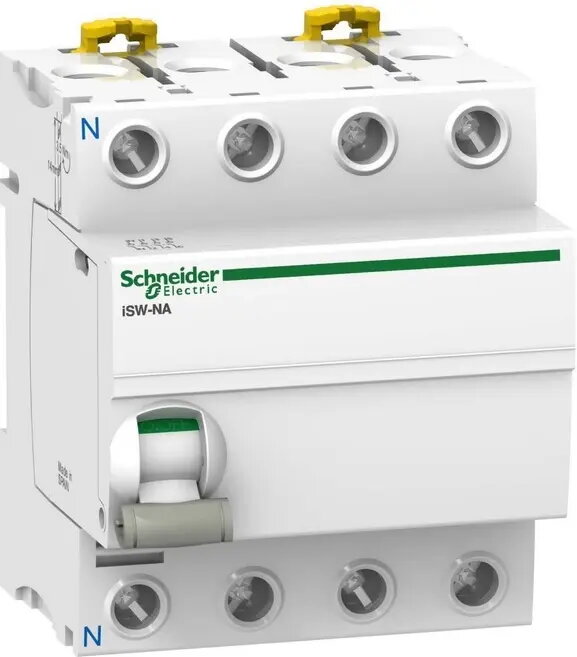

Moduļu atslēdzējs Schneider Electric iSW-NA 100A 4P 415V AC A9S70790

Schneider Electric iSW-NA modulārais slēdzis ar pārtraukšanu (load break switch) paredzēts 100 A nominālajam strāvvadam 4 poliālu izpildījumā 415 V AC sistēmām. Tas nodrošina manuālu slēgšanu un drošu izolāciju sadales skapjos un paneļos. Kompaktais moduļa korpuss paredzēts montāžai uz standarta DIN sliedes un piemērots slodžu pārtraukšanai un apkopju izolācijai gan komerciālās, gan dzīvojamās elektroinstalācijās. Ierīce paredzēta, ja nepieciešama vienkārša mehāniska ķēžu atslēgšana bez vadības shēmas iesaistes.

Priekšrocības

iSW-NA nodrošina kompakto izpildījumu, kas ietaupa vietu skapī, vienlaikus sniedzot skaidru mehānisku indikāciju par kontaktu stāvokli. 4 poli ļauj vienlaikus izolēt visas fāzes un neitrālu trīsfāzu tīklā līdz 415 V AC. Manuālā darbība nodrošina vienkāršu un tūlītēju vadību apkopju un ārkārtas izolācijas uzdevumiem. Moduļa korpuss un saderība ar DIN sliedi atvieglo uzstādīšanu un nomaiņu standarta sadales iekārtās.

Piemērots lietošanai

• Trīsfāzu slodžu izolācija un pārslēgšana komerciālajos un vieglā rūpniecības paneļos
• Apkopju izolācija dzīvojamo ēku un daudzdzīvokļu sadales skapjos
• Vietēja atslēgšana motoru, apkures ķēžu un palīgķēžu gadījumā
• Modernizācijas un jaunas uzstādīšanas risinājumi ar moduļiem uz DIN sliedes

Galvenās specifikācijas

• Nominālais darba strāvas lielums: 100 A
• Polu skaits: 4 (trīs fāzes un neitrāls)
• Nominālais spriegums: 415 V AC (trīsfāzu sistēmas)
• Montāža: moduļa korpuss, piemērots DIN sliedei
• Darbības veids: manuālais pārtraukšanas slēdzis ar redzamu kontaktu stāvokļa indikāciju
• Izmantošanas mērķis: pārslēgšana un izolācija sadales un vadības paneļos

Kā lietot

Uzstādiet moduļa slēdzi uz standarta DIN sliedes sadales skapī, nodrošinot pietiekamu vietu kabeļu pievienošanai un siltuma izkliedei. Pievienojiet ienākošos un izejošos vadus pie atbilstošajām spailēm, ievērojot vietējos elektroinstalācijas noteikumus un shēmu. Pārslēdziet rokturi, lai atvērtu vai aizvērtu kontaktus, un pārliecinieties par izolācijas stāvokli pēc redzamā indikatora pirms apkopes darbiem. Pārliecinieties, ka ierīce ir atbilstoša pieslēgtajai slodzei un ka pārstrāvas aizsardzība ir saskaņota ar slēdža pielietojumu.

Ieteikumi lietošanai

Veiciet montāžu un apkopes darbus saskaņā ar spēkā esošajiem elektrostandartiem un vietējiem noteikumiem. Pārbaudiet saderību ar augstākstāvošajiem aizsardzības ierīcēm un spaiļu piespriegojumu atbilstoši ražotāja ieteiktajam griezes momentam. Lietojiet ierīci tikai tās nominālo strāvu un spriegumu robežās un regulāri pārbaudiet savienojumus korozijas, nolietojuma vai atslābšanas pazīmēm.
