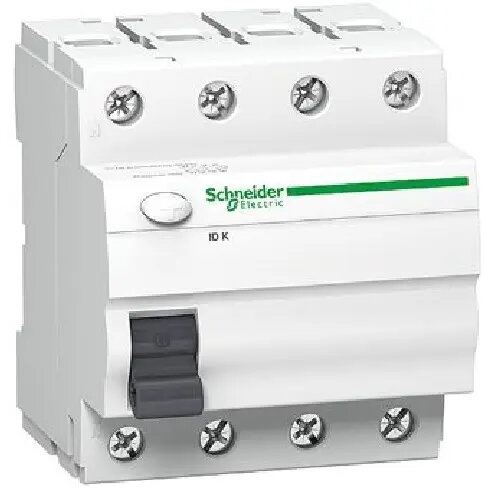

Atlikuma strāvas slēdzis Schneider Electric 4P 63A 30 mA tips AC modelis A9Z05463

Schneider Electric aizsardzības ierīce pret noplūdēm (RCD) 4P 63A 30mA Type AC modelis A9Z05463 ir četrpolu RCD, kas paredzēts sinusoidālo maiņas noplūdes strāvu atklāšanai un strāvas atslēgšanai, lai samazinātu elektriskā trieciena un ugunsbīstamības risku. Ierīce nodrošina aizsardzību TN un TT tīklos un ir piemērota uzstādīšanai sadales skapjos dzīvojamās ēkās, komerctelpās un vieglā rūpniecībā, kur nepieciešama četrpolu aizsardzība un 63 A nominālais strāvas vērtējums.

Priekšrocības

Šī 4-polā RCD ierīce sniedz 30 mA jutīgumu, kas piemērots cilvēka aizsardzībai, vienlaikus atbalstot nepārtrauktu slodzi līdz 63 A. Type AC raksturojums nodrošina pareizu reaģēšanu uz sinusoidālām maiņas noplūdēm. Schneider Electric modulārais dizains paredz DIN sliedes montāžu un saderību ar standarta sadales sistēmām, kas atvieglo uzstādīšanu un tehnisko apkopi.

Piemērots lietošanai

• Zemes noplūdes aizsardzība dzīvojamo ēku sadales skapjos ar trīsfāzu piegādi un neitrālu vadu
• Aizsardzība mazos komerciālos objektos un veikalos, kuriem nepieciešama 4-polā aizsardzība
• Viegla rūpniecība, kurā noplūdes galvenokārt ir sinusoidālas
• Uzstādījumi ar 63 A nominālo strāvu un 30 mA jutību

Galvenās specifikācijas

• Polu skaits: 4
• Nominālā strāva: 63 A
• Noplūdes strāvas jutīgums: 30 mA (0,03 A)
• Trigerēšanas raksturojums: Type AC (reaģē uz sinusoidālām maiņas noplūdēm)
• Montāža: DIN sliede modulārajā sadales panelī
• Pielietojums: zemes noplūdes / aizsardzība TN un TT tīklos

Kā lietot

Uzstādiet RCD uz standarta DIN sliedes sadales skapī un savienojiet ieejas un izejas vadus atbilstoši elektriskajai shēmai, nodrošinot pareizu visu četru polu fāžu kārtojumu. Pārliecinieties, ka ierīce ir pieejama ekspluatācijai un apkopei un uzstādiet aizsargvāciņus, ja nepieciešams. Pēc vadu pievienošanas pārbaudiet izolāciju un vadītspēju, ieslēdziet barošanu un pārbaudiet RCD, izmantojot iebūvēto testa pogu vai atbilstošu testierīci, lai pārliecinātos par saderīgu izslēgšanos pie norādītās noplūdes strāvas.

Lietošanas ieteikumi

Regulāri veiciet ierīces testēšanu ar testa pogu vai apstiprinātu testeri un ievērojiet vietējos elektrotehniskos noteikumus par periodiskajām pārbaudēm. Izmantojiet Type AC RCD, ja noplūdes ir galvenokārt sinusoidālas; ja ir elektroniska aprīkojuma vai līdzstrāvas komponentes, izvērtējiet RCD ar atbilstošu trigerēšanas raksturojumu. Uzstādīšanu un pārbaudi veic kvalificēts elektriķis atbilstoši standartiem.
