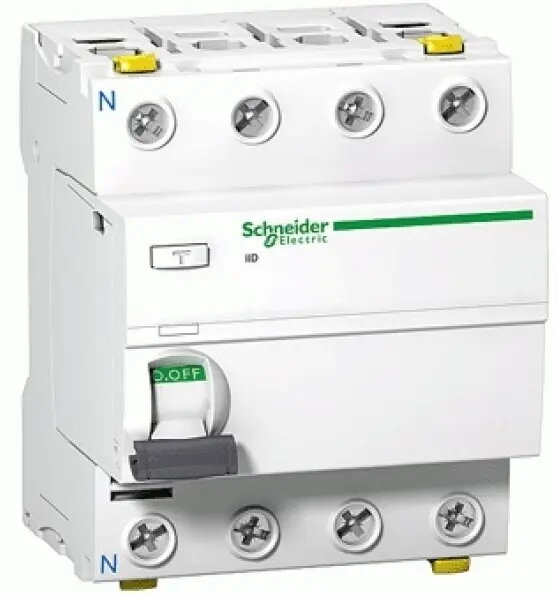

Strāvas noplūdes slēdzis Schneider Electric A9Z11425 4P 25A 30 mA tips AC

Schneider Electric диферентstrāvas automāts A9Z11425 ir 4-polu ierīce ar nominālo strāvu 25 A un jūtīgumu 30 mA, AC tips. Ierīce konstatē maiņstrāvas noplūdi uz zemi un atslēdz barošanu, samazinot elektrošoka un ugunsbīstamības risku. Paredzēta uzstādīšanai sadales skapjos dzīvojamās un nelielās komerciālās instalācijās, nodrošinot ātru noplūdes strāvas pārtraukšanu.

Priekšrocības

4-polu risinājums nodrošina vienlaicīgu visu vadu atslēgšanu, kas ir svarīgi drošai dislokācijai TN un TT sistēmās. Nominālais strāvas lielums 25 A un jutība 30 mA nodrošina piemērotu aizsardzību personām un ierīcēm. AC tipa darbība uztver maiņstrāvas noplūdes un veic ātru pārtraukumu, kamēr kompaktais dizains atvieglo montāžu uz standarta DIN sliedes sadales skapī.

Piemērots lietošanai

• Dzīvojamo ēku elektroinstalācijas
• Mazākas komerciālas telpas un biroju sadales skapji
• Vispārīgu ķēžu aizsardzība pret maiņstrāvas noplūdēm
• Rozetes, apgaismojuma līnijas un nelieli sadzīves aparāti

Atslēgas tehniskās īpašības

• Poli: 4 poli — vienlaicīga fāžu un neitrāles atslēgšana
• Nominālais strāvas stiprums: 25 A
• Noplūdes strāvas jutīgums: 30 mA
• Noplūdes veids: AC — konstatē maiņstrāvas noplūdes
• Montāža: DIN sliede, piemērots uzstādīšanai sadales skapī

Kā lietot

Uzstādiet difereciālstrāvas automātu uz DIN sliedes sadales skapī. Pievienojiet ieejas barošanas vadus pie līnijas klemēm un izejas vadus pie slodzes klemēm, ievērojot pareizu fāžu un neitrāles savienojumu un nodrošinot drošu klemju pievilkšanu. Pārliecinieties, ka ierīces nomināls atbilst aizsargājamajai ķēdei un nodrošināta koordinācija ar citiem aizsargierīcēm. Pēc uzstādīšanas veiciet darbības pārbaudi, izmantojot iebūvēto testa pogu vai ārēju testeri, lai apstiprinātu sagriešanos pie norādītās noplūdes strāvas.

Lietošanas ieteikumi

Izmantojiet AC tipa difereciālstrāvas aizsardzību, ja noplūdes ir galvenokārt sinusoidālas maiņstrāvas. Ja instalācijā ir ierīces, kas var radīt pulsējošu līdzstrāvas komponenti (piemēram, dažas frekvences pārveidotāju vai saules inverteru konfigurācijas), izvēlieties atbilstoša tipa ierīci. Regulāri pārbaudiet un uzturiet ierīci saskaņā ar vietējiem normatīviem un uzticiet uzstādīšanu kvalificētiem elektriķiem.
