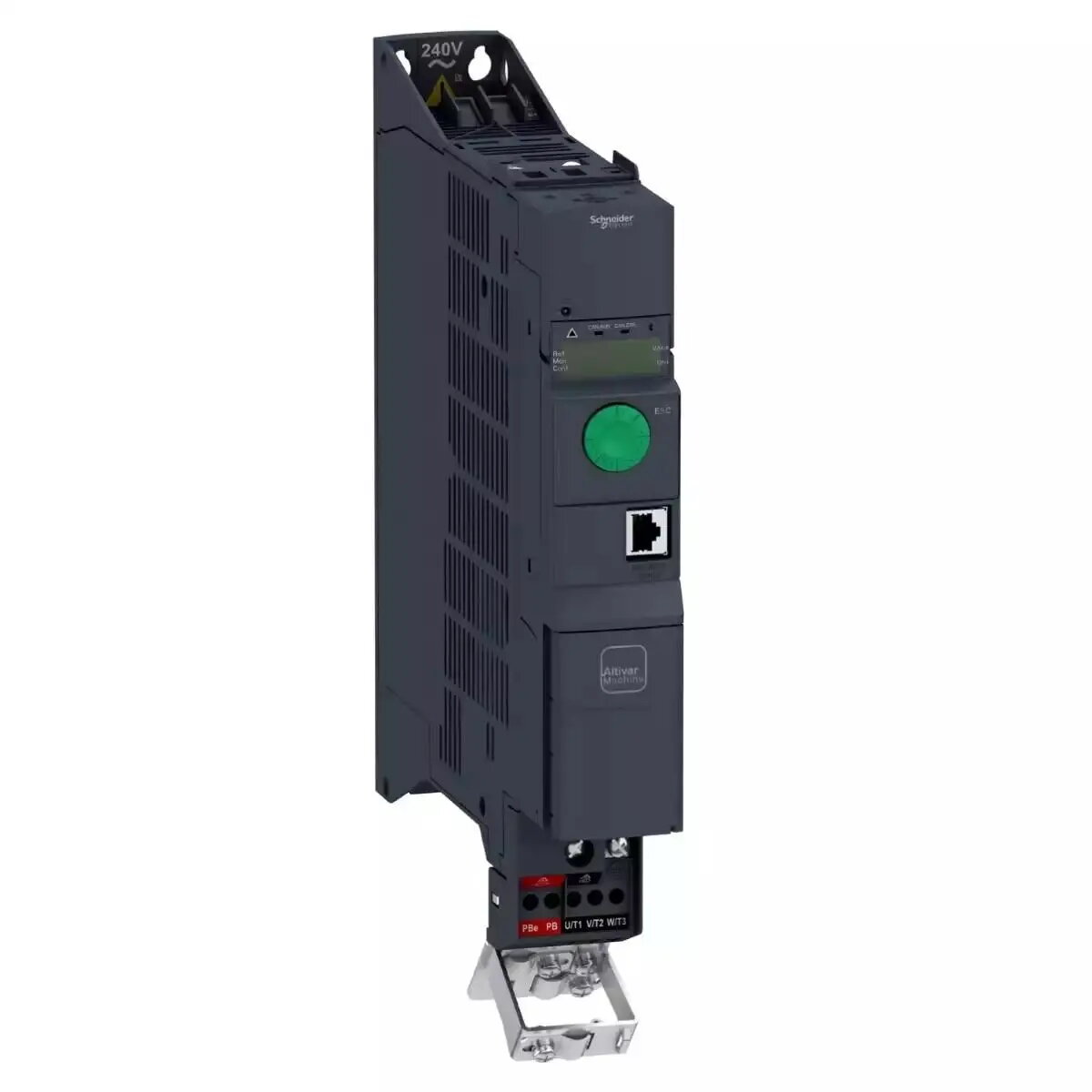

Schneider Electric Altivar 320 ATV320U06N4B frekvences pārveidotājs, 0.55 kW, 3-fāžu 380-500V

Schneider Electric Altivar 320 ATV320U06N4B ir augstas veiktspējas frekvences pārveidotājs, kas paredzēts precīzai 3-fāžu sinhrono un asinhrono motoru vadībai. Ar 0,55 kW jaudu un 380-500 V maiņstrāvas ieejas sprieguma diapazonu šī iekārta nodrošina optimālu motora darbību prasīgās rūpnieciskās automatizācijas sistēmās. Kompaktais grāmatas tipa korpuss nodrošina efektīvu vietas izmantošanu vadības skapjos, savukārt izturīgā konstrukcija ar pārklātām shēmu platēm garantē uzticamību skarbos vides apstākļos.

Priekšrocības

Šis frekvences pārveidotājs piedāvā izcilu daudzpusību, atbalstot gan sinhronos, gan asinhronos motorus. Vektoru vadība bez sensoriem nodrošina augstu dinamisko veiktspēju un griezes momenta precizitāti pat ļoti zemā ātrumā. Iekārta ir izstrādāta tā, lai uzticami darbotos apkārtējās vides temperatūrā līdz 60°C bez nepieciešamības pēc papildu dzesēšanas. Integrētās drošības funkcijas atvieglo atbilstību iekārtu drošības standartiem, bet DTM programmatūras integrācija ļauj ērti konfigurēt, diagnosticēt un vadīt piedziņu EcoStruxure Machine ekosistēmā.

Piemērots

• Iepakošanas iekārtām
• Materiālu transportēšanas sistēmām
• Tekstila ražošanas iekārtām
• Materiālu apstrādes procesiem
• Mehāniskajiem izpildmehānismiem un pacēlājiem

Šī ierīce var nebūt piemērota lietojumiem, kuros nepieciešama jauda, kas ievērojami pārsniedz 0,55 kW, vai vidēm, kurās ieejas spriegums neatbilst norādītajam 380-500 V maiņstrāvas diapazonam. Tā nav paredzēta lietošanai ārpus rūpnieciskās vides bez atbilstošiem aizsargkorpusiem.

Galvenās specifikācijas

• Nominālā jauda: 0,55 kW (0,75 ZS)
• Ieejas spriegums: 3-fāžu 380-500 V maiņstrāva
• Formas faktors: Grāmatas tips
• Vides aizsardzība: IEC 60721-3-3 3C3 klases pārklātas shēmu plates
• Darba temperatūra: Līdz 60°C
• Vadības režīmi: Vektoru vadība, sprieguma/frekvences attiecība
• Drošības funkcijas: 5 integrētas funkcijas

Piedziņa ir paredzēta vertikālai montāžai uz paneļa, izmantojot četrus stiprinājuma caurumus ar +/- 10° pielaidi. Uzstādīšana jāveic kvalificētam personālam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Konfigurācija un diagnostika tiek veikta, izmantojot SoMove vai SoMachine programmatūru ar DTM saskarni. Pirms uzstādīšanas pārliecinieties, ka visi ārējie piederumi, piemēram, bremzēšanas rezistori vai tīkla droseles, ir saderīgi ar konkrēto piedziņas jaudu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka motora jaudas prasības nepārsniedz 0,55 kW.
• Pārbaudiet, vai barošanas avots atbilst 3-fāžu 380-500 V specifikācijai.
• Novērtējiet pieejamo vietu vadības skapī grāmatas tipa montāžai.
• Noskaidrojiet, vai jūsu konkrētajam lietojumam ir nepieciešami papildu piederumi, piemēram, EMC filtri vai bremzēšanas rezistori.

Lai nodrošinātu optimālu veiktspēju un ilgmūžību, nodrošiniet pietiekamu ventilāciju skapī un regulāri pārbaudiet, vai uz iekārtas nav uzkrājušies putekļi, īpaši, ja tā darbojas temperatūras robežās, kas ir tuvu maksimālajām.
