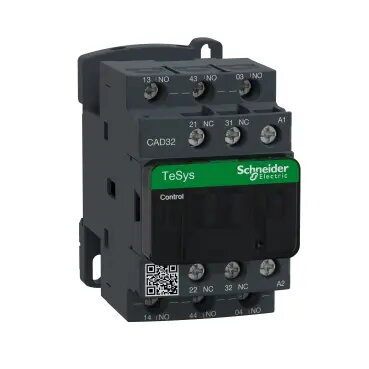

Schneider Electric CAD32E7 palīgkontaktors, 48V AC, 3 NO + 2 NC

Schneider Electric CAD32E7 ir augstas veiktspējas palīgkontaktors, kas izstrādāts prasīgām rūpnieciskās vadības ķēdēm. Šī ierīce nodrošina uzticamu komutāciju ar 48V maiņstrāvas spoli un kontaktu konfigurāciju: 3 normāli atvērti (NO) un 2 normāli aizvērti (NC) kontakti. Ierīce ir izgatavota tā, lai izturētu sarežģītus apstākļus, piedāvājot augstu izolācijas līmeni un aizsardzību pret pārspriegumu, padarot to par uzticamu komponentu sarežģītās automatizācijas sistēmās.

Priekšrocības

Šis palīgkontaktors izceļas ar savu izturīgo konstrukciju un konsekventu darbību dažādos rūpnieciskos apstākļos. Tā kompaktais dizains ļauj efektīvi izmantot vietu vadības paneļos, savukārt augstie izolācijas un impulsa izturības rādītāji nodrošina drošību un ilgmūžību. Ierīce ir īpaši optimizēta vienmērīgai integrācijai esošajās elektriskajās infrastruktūrās, nodrošinot stabilu darbību pat izaicinošos temperatūras apstākļos no -40 līdz 60 °C.

Piemērots

• Rūpnieciskās automatizācijas vadības sistēmām
• Elektriskajai komutācijai un signālu sadalei
• Vadības paneļu integrācijai
• Iekārtu vadības ķēdēm

Kad tas var nebūt piemērots

Šis kontaktors ir paredzēts specifiskiem vadības ķēžu lietojumiem un nav paredzēts tiešai lieljaudas slodžu komutācijai. To nevajadzētu izmantot sistēmās, kur vadības spriegums atšķiras no norādītās 48V maiņstrāvas prasības.

Galvenās specifikācijas

• Spoles spriegums: 48V maiņstrāva
• Kontaktu konfigurācija: 3 NO + 2 NC
• Nominālais izolācijas spriegums: 600V
• Nominālais impulsa izturības spriegums: 6kV
• Darba temperatūras diapazons: no -40 līdz 60 °C
• Izmēri: 45 mm (platums) x 84 mm (dziļums) x 77 mm (augstums)

Kā lietot

Schneider Electric CAD32E7 uzstādīšana jāveic kvalificētam speciālistam piemērotā elektriskajā korpusā. Pirms ierīces montāžas uz standarta DIN sliedes pārliecinieties, ka vadības ķēde ir atslēgta no strāvas. Pievienojiet 48V maiņstrāvas padevi spoles spailēm un pievienojiet palīgkontaktus saskaņā ar jūsu vadības loģikas prasībām. Pārbaudiet visus savienojumus un pārliecinieties, ka apkārtējā temperatūra paliek norādītajā darba diapazonā, lai saglabātu optimālu veiktspēju.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu vadības ķēdes spriegums atbilst 48V maiņstrāvas spoles specifikācijai.
• Pārbaudiet, vai kontaktu konfigurācija (3 NO + 2 NC) atbilst jūsu sistēmas prasībām.
• Pārbaudiet pieejamo vietu vadības skapī attiecībā pret ierīces izmēriem.
• Apstipriniet, ka darbības vides temperatūra ir diapazonā no -40 līdz 60 °C.

Lietošanas ieteikumi

Uzstādīšanas laikā vienmēr ievērojiet vietējos elektrotehniskos noteikumus un drošības standartus. Regulāri pārbaudiet kontaktoru, vai nav redzamas nodiluma pazīmes vai vaļīgi savienojumi, lai nodrošinātu nepārtrauktu un drošu vadības sistēmas darbību.
