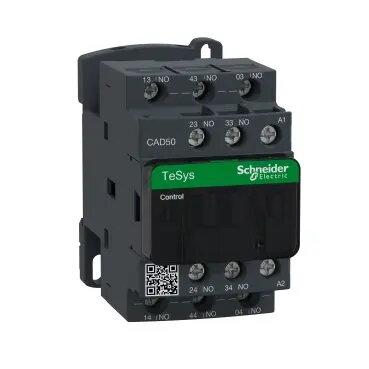

Schneider Electric CAD50F7 palīgkontaktors 5NO 110V AC

Schneider Electric CAD50F7 ir uzticams palīgkontaktors, kas izstrādāts rūpnieciskām vadības ķēdēm. Ierīce ir aprīkota ar pieciem normāli atvērtiem (NO) kontaktiem un darbojas ar 110V maiņstrāvas spoli. Ar 600V nominālo izolācijas spriegumu un 6kV impulsa noturības spriegumu, tas nodrošina drošu darbību prasīgos apstākļos.

Priekšrocības

Šis palīgkontaktors izceļas ar izturīgu konstrukciju un spēju efektīvi darboties plašā temperatūras diapazonā no -40 līdz 60 °C. Tā kompaktais dizains ļauj optimāli izmantot vietu vadības paneļos, savukārt augstas kvalitātes materiāli garantē ilgtermiņa darbības stabilitāti. Integrējot šo komponentu savā sistēmā, jūs iegūstat konsekventu veiktspēju un paaugstinātu drošību dažādos rūpnieciskās automatizācijas risinājumos.

Piemērots

• Rūpnieciskās automatizācijas vadības ķēdēm
• Palīgsignālu pārslēgšanai elektriskajos sadales skapjos
• Vadības sistēmām, kurām nepieciešami vairāki normāli atvērti kontakti
• Lietošanai vidēs ar mainīgu apkārtējās vides temperatūru

Kad tas var nebūt piemērots

Šī ierīce ir īpaši paredzēta 110V maiņstrāvas vadības ķēdēm un nedarbosies pareizi, ja tiks pieslēgta līdzstrāvas avotiem vai cita sprieguma maiņstrāvas tīkliem. Tas ir paredzēts palīgfunkciju pārslēgšanai un nav piemērots tiešai lieljaudas motoru slodžu vadīšanai.

Galvenās specifikācijas

• Kontakti: 5 normāli atvērti (NO)
• Spoles spriegums: 110V maiņstrāva
• Nominālais izolācijas spriegums: 600V
• Nominālais impulsa noturības spriegums: 6kV
• Darba temperatūra: no -40 līdz 60 °C
• Izmēri: 45 mm (platums) x 84 mm (dziļums) x 77 mm (augstums)

Kā lietot

Kontaktors jāuzstāda uz standarta DIN sliedes elektriskajā sadales skapī. Pirms vadu pievienošanas pārliecinieties, ka vadības ķēde ir atslēgta no strāvas. Pievienojiet 110V maiņstrāvas barošanu spoles spailēm un savienojiet vadības signālus caur pieciem normāli atvērtajiem kontaktiem saskaņā ar shēmu. Pirms strāvas padeves atjaunošanas pārbaudiet visus savienojumus, lai pārliecinātos par to stingrību un izolāciju.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu vadības ķēdes spriegums atbilst 110V maiņstrāvas spoles prasībām.
• Pārbaudiet, vai ierīces fiziskie izmēri atbilst jūsu vadības paneļa izkārtojumam.
• Apstipriniet, ka pieci normāli atvērtie kontakti atbilst jūsu sistēmas loģiskajām prasībām.

Lietošanas ieteikumi: Regulāri pārbaudiet spaiļu savienojumu stingrību un nodrošiniet, ka ierīce tiek pasargāta no putekļiem un mitruma, lai saglabātu optimālu veiktspēju visā tās kalpošanas laikā.
