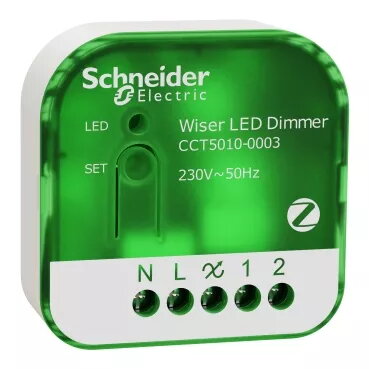

Viedais dimmers Schneider Electric CCT5010-0003 Ārējais Tālvadības Zaļš Balts

Wiser Connected LED Dimmer no Schneider Electric (modelis CCT5010-0003) ir kompakts iebūvējamais mikromodulis, paredzēts 230 V LED lampu, kā arī omaiski vai kapacitatīvi slodžu pārslēgšanai un dimmēšanai. Ierīce atbalsta ZigBee 3.0 komunikāciju un attālināto vadību caur Wiser lietotni, ja pieejams Wiser Gateway, kā arī vietējo vadību ar papildu spiedpogu. Multiwire tehnoloģija ļauj darboties ar nullevadu vai bez tā un nodrošina LED slodžu dimmēšanu zem 1 W. Ierīce paredzēta iebūvēšanai un pieejama baltā/zaļā krāsā.

Priekšrocības

Multiwire tehnoloģija sniedz lielāku elastību uzstādīšanā, jo ierīce darbojas gan ar, gan bez nullevada. ZigBee 3.0 nodrošina saderību ar atbilstošām viedās mājas sistēmām. Iebūvētās aizsardzības funkcijas ietver pārkaršanas, īssavienojuma un automātiskās pārslogošanas aizsardzību. Zems gaidīšanas jaudas patēriņš (< 0,3 W) un kompakti izmēri (45 x 45 x 18,5 mm) ļauj to uzstādīt ierobežotā telpā. LED indikatori (zaļš/oranžs/sarkans) atvieglo programmēšanu un statusa pārbaudi.

Piemērots

• 230 V LED apgaismojuma dimmēšanai, ieskaitot zemas jaudas LED zem 1 W
• Spuldžu un halogēna lampu ieslēgšanai un dimmēšanai
• Integrācijai ZigBee pamata viedās mājas sistēmās ar Wiser Gateway
• Īpaši iebūvēšanai aiz slēdžiem vai ierīkojumos ar ierobežotu telpu

Galvenās specifikācijas

• Modelis: Schneider Electric CCT5010-0003 (Wiser Connected LED Dimmer)
• Komunikācijas protokols: ZigBee 3.0
• Darba spriegums: 220–240 V AC, 50/60 Hz
• Gaidīšanas jauda: < 0,3 W
• Slodzes jauda: līdz 200 W 230 V LED, 300 W spuldzēm un 230 V halogēnai, 300 W ar standarta elektronisko transformatoru
• Aizsardzības: pret pārkaršanu, īssavienojumu, automātiska pārslogošanas aizsardzība
• Uzstādīšana: iebūvējamais mikromodulis
• Izmēri: 45 mm (P) x 45 mm (A) x 18,5 mm (D); svars: 23 g
• Krāsa / materiāls: balta/zaļa, materiālu maisījums
• Darba temperatūra: no -5 °C līdz +35 °C
• Aizsardzības klase: IP20
• Sertifikāti: CE, RoHS, ZigBee 3.0

Kā lietot

Montējiet mikromoduli iebūvēti aiz sienas slēdža vai montāžas kārbā, ievērojot vietējos elektrodrošības noteikumus. Pievienojiet ierīci barošanas tīklam (220–240 V) un slodzei saskaņā ar Schneider Electric piegādāto vadības shēmu; Multiwire tehnoloģija ļauj pieslēgt gan ar, gan bez nullevada. Lai izmantotu attālināto vadību, pieslēdziet moduli Wiser Gateway un konfigurējiet to Wiser lietotnē; ja nepieciešams, izmantojiet vietējās spiedpogas. Programmēšanas un statusa pārbaudei izmantojiet iebūvētās LED diodes (zaļš/oranžs/sarkans).

Ieteikumi lietošanai

Lai nodrošinātu pilnu funkcionalitāti un attālinātu vadību, lietojiet Wiser Gateway un Wiser lietotni. Pārbaudiet slodzes tipu un jaudu pirms uzstādīšanas — ievērojiet LED slodzes ierobežojumu 200 W un pārbaudiet transformatoru saderību halogēna lampām. Ierīci lietojiet sausās telpās, ievērojot norādīto temperatūras diapazonu un IP20 aizsardzības līmeni.
