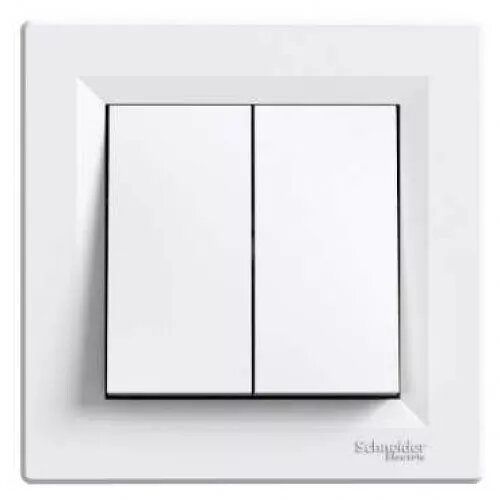

Sienas divreizējs skārienpogu slēdzis Schneider Electric Asfora EPH1100321 — balts

Schneider Electric Asfora divu taustiņu pieskāriena sienas slēdzis EPH1100321 baltā krāsā ir paredzēts divu apgaismojuma ķēžu vadībai no viena moduļa. Ierīce ir piemērota 230–250 V AC instalācijām, tai ir spīdīgs ABS korpuss un vara vadītāji ar skrūvju spailēm savienojumiem. Slēdzis paredzēts iemontēšanai (flush) un atbilst IEC 60669-1 standartam.

Priekšrocības

Divas pieskāriena vadāmas pogas nodrošina ērtu ieslēgšanu un izslēgšanu katrai apgaismojuma ķēdei atsevišķi. Spīdīgais ABS virsmas pārklājums ir viegli kopjams un iztur ikdienas lietošanu. Skrūvju spailes pieņem gan lokanām, gan cietām vadām, ieteicamais vadītāja šķērsgriezums — 2,5 mm². Kompakti izmēri 83 × 83 × 42 mm atbilst standarta iemontēšanas kastēm ar stiprinājumu 51–80 mm.

Piemērots

• Divu neatkarīgu apgaismojuma ķēžu vadība dzīvojamās telpās, gaitenī vai birojos
• Esošu iemontētu slēdžu nomaiņa vai modernizācija
• Savienošanai ar standarta 230 V AC elektroinstalācijām ar skrūvju spailēm

Galvenās specifikācijas

• Nominālais spriegums: 250 V AC
• Strāva: 10 A
• Jaudas diapazons: līdz 2300 W
• Montāžas veids: iemontējams (flush)
• Savienojuma veids: skrūvju spailes lokanām un cietām vadām
• Ieteicamais vadītāja šķērsgriezums: 2 × 2.5 mm²
• Materiāls: ABS (spīdīgs)
• Vadītāju materiāls: vara
• Izmēri (A×P×D): 83 × 83 × 42 mm; pārkare 15 mm
• Stiprinājums: skavas priekš 51–80 mm kastēm
• Aizsardzības klase: IP20
• Standarti: IEC 60669-1
• Svars: 0.087 kg

Kā lietot

Pirms uzstādīšanas atslēdziet piegādi un pārliecinieties par sprieguma neesamību. Ievietojiet slēdzi atbilstošā iemontēšanas kastē un nostipriniet ar skavām. Sagatavojiet vadus, atstādot aptuveni 12 mm pliku vada galu, un pievienojiet tos skrūvju spailēs, nodrošinot stingru kontaktu. Pēc pieslēgšanas atjaunojiet barošanu un pārbaudiet abu taustiņu darbību, lai pārliecinātos par pareizu apgaismojuma ieslēgšanu/izslēgšanu.

Lietošanas ieteikumi

Izmantojiet slēdzi tikai iekšējos tīklos un ne pārsniedziet nominālo slodzi 10 A/250 V un 2300 W. Lietojiet vadus ar ieteicamo šķērsgriezumu 2,5 mm² un nodrošiniet atbilstošu iemontēšanas kastes dziļumu. Korpusa tīrīšanai lietojiet mīkstu, sausu drānu; izvairieties no abrazīviem un šķīdinātājiem. Ja tiek pieslēgti LED balasti vai dimmeri, pārbaudiet saderību vai konsultējieties ar elektrikaru.
