Pogas slēdzis (zvans) Schneider Electric EPH1700121 — orientācijas vadība, bezskrūvju dizains

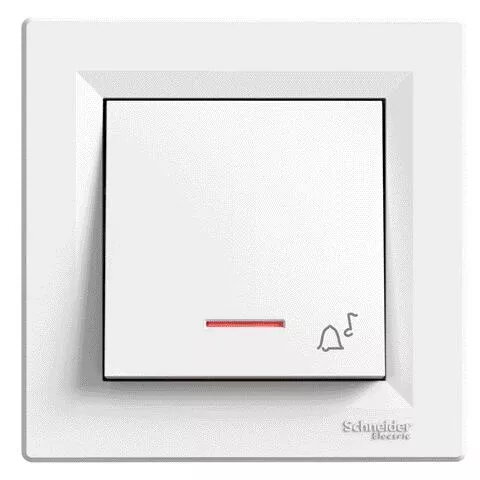

Schneider Electric pogas slēdzis EPH1700121 ir iebūvējams bezskrūvju pogas slēdzis ar orientācijas kontroli, paredzēts durvju zvanu un signalizācijas sistēmām dzīvojamās un komerctelpās. Ierīcei ir baltas krāsas spīdīgs ABS korpuss ar zvana simbolu uz priekšpuses, tā tiek piegādāta pilnā komplektācijā aizsargplēvē un paredzēta uzstādīšanai atbilstošos sienas moduļos un rāmjos. Ierīce nodrošina kompaktu vadības saskarni ar IP20 aizsardzību iekštelpu lietošanai.

Priekšrocības

Bezskrūvju savienojumi atvieglo montāžu un nodrošina gludu ārējo izskatu bez redzamiem stiprinājumiem. Orientācijas kontroles funkcija uzlabo lietošanas pārskatāmību zvanu sistēmās. ABS korpuss ar spīdīgu virsmu ir viegli kopjams, bet vara vadītāji nodrošina uzticamu elektrisko savienojumu. Ierīce atbilst IEC 60669-1 standartam un ir marķēta ar CE, kā arī ir pieejamas papildu nacionālās sertifikācijas, kas apstiprina drošības prasību izpildi.

Piemērots

• Durvju zvanu shēmas dzīvokļos, privātmājās un nelielos komerctelpās
• Signāla un izsaukuma sistēmas, kur nepieciešama orientācijas indikācija
• Uzstādīšanai standarta iebūvējamajos sienas moduļos un rāmjos
• Telpas iekštelpās: koridori, foajē, tehniskās telpas

Galvenās specifikācijas

• Montāža: iebūvējama ar fiksatoriem rāmjiem 51–80 mm
• Materiāls un apdare: ABS plastmasa, spīdīga baltā virsma
• Elektriskie parametri: 10 A, 250 V AC; pārslēgšanas jauda līdz 2300 W
• Savienojums: bezskrūvju spaiļu bloks vadiem līdz 2 x 2.5 mm²; pieņem elastīgus un cietus vadus ar 12 mm atkausētu garumu
• Funkcija: poga ar orientācijas kontroli, zvana simbols
• Izmēri: augstums 83 mm, platums 83 mm, dziļums 42 mm, pārkare 15 mm
• Aizsardzības klase: IP20 iekšējam lietojumam
• Vadīšanas materiāls: vara
• Svars: apmēram 0.099 kg
• Standarti un marķējums: atbilst IEC 60669-1; CE marķējums; papildu valsts sertifikāti

Kā lietot

Uzstādiet pogu atbilstošā iebūvējamā sienas modulī un nostipriniet to ar pievienotajiem fiksatoriem. Pievienojiet signāla ķēdi, ievietojot elastīgos vai cietos vadus bezskrūvju spaiļu blokā (līdz 2 x 2,5 mm²) ar 12 mm atkausētu garumu, pārliecinoties par drošu savienojumu. Ierīce paredzēta durvju zvanu un signāla ķēdēm, lietojot ierakstītos elektriskos parametrus; pirms pieslēgšanas pārbaudiet, ka spriegums un strāva atbilst norādītajām vērtībām. Pēc pieslēgšanas uzlieciet rāmi un pārbaudiet pogas un indikācijas darbību.

Lietošanas ieteikumi

Izmantot ierīci tikai sausās iekštelpās (IP20). Pārliecinieties par saderību ar modulāro rāmi un apdari, kā arī veiciet montāžu kvalificētam elektriķim saskaņā ar vietējiem noteikumiem. Nepārsniedziet nominālos strāvas un jaudas parametrus; nodrošiniet pareizu vadu atkausēšanu un nostiprināšanu drošai un ilglaicīgai darbībai.
