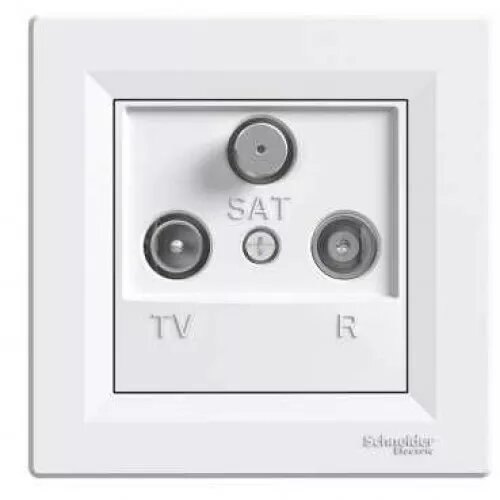

TV-R-SAT galapunkta kontaktligzda 1 dB, balta — Schneider Electric Asfora

Schneider Electric Asfora TV-R-SAT beigu kontaktligzda baltā krāsā ar slāpējumu 1 dB paredzēta televizora, FM radio un satelīta antenu signālu galīgajai pieslēgšanai. Ierīce nodrošina vienas pieslēgvietas koaksiālo instalāciju noslēgumu un paredzēta iestrādājamai montāžai dzīvojamos vai komerciālos telpās. Centra plate un pārsegs ir izgatavoti no spīdīga ABS, signāla savienotāji — standarta IEC un F tipa, un ierīce ir piemērota gan paralēlām, gan sērijveida sadales sistēmām kā galapunkta kontaktligzda.

Priekšrocības

Zems signāla slāpējums (1 dB) palīdz saglabāt signāla kvalitāti galapunktā. Ierīcei ir vīriešu IEC TV savienotājs, sieviešu IEC FM savienotājs un F tipa satelīta savienotājs, kas nodrošina saderību ar parastajiem uztvērējiem. ABS korpuss un vara vadītāji nodrošina izturību, bezskrūvju spailes atvieglo vadu pievienošanu, un izstrādājums atbilst CE kvalitātes marķējumam ar IP20 aizsardzību iekštelpām.

Piemērots

• Televizora un FM radio galīgai sienas pieslēgšanai dzīvojamās telpās
• Satelīta uztvērēja galīgai pieslēgšanai vienas kontaktligzdas koaksiālās instalācijās
• Lietošanai komerctelpās, kur nepieciešama atsevišķa koaksiālā pieslēgvieta
• Iekļaušanai paralēlās un sērijveida sadales sistēmās kā terminālais izplūdes punkts

Atslēgas tehniskie parametri

• Slāpējums: 1 dB
• TV savienotājs: vīrietis IEC 9,52 mm
• FM savienotājs: sieviete IEC 9,52 mm
• SAT savienotājs: F tipa
• DC plūsmas caur SAT: atļauts (maksimums uz vienu līniju)
• Pieslēgums: bezskrūvju spailes
• Materiāls: ABS (rāmis un centrālā plate); vara vadītājs
• Apdare: spīdīga
• Montāža: iestrādājama ar skavām 57–65 mm montāžas kastēm
• Izmēri: 83 x 83 x 42 mm (A x P x D), izvirze 13 mm
• Svars: 0,117 kg
• Aizsardzības klase: IP20

Kā lietot

Uzstādiet kontaktligzdu atbilstošā iestrādājamā montāžas kastē (57–65 mm) un nostipriniet ar montāžas skavām. Pievienojiet ienākošos koaksiālos vadus bezskrūvju spailēm saskaņā ar uzstādīšanas shēmu, ievērojot nepieciešamo polaritāti. Pievienojiet televizoru pie TV vīriešu spraudņa, radio pie FM sieviešu savienotāja un satelīta uztvērēju pie F tipa savienotāja. Pēc uzstādīšanas pārbaudiet signāla līmeni un savienojumu kvalitāti, ņemot vērā 1 dB slāpējumu.

Lietošanas ieteikumi

Izmantot tikai iekštelpās; izvairīties no mitruma iedarbības. Pārliecinieties, ka montāžas kaste nodrošina ierīces dziļumu vismaz 42 mm. Ja ir gari kabeļi vai vairākas satelīta ierīces, ieteicams izmantot pastiprinātājus vai sadalītājus, lai kompensētu signāla zudumus. Veikt montāžu saskaņā ar vietējiem normatīviem un nepieciešamības gadījumā piesaistīt kvalificētu speciālistu.
