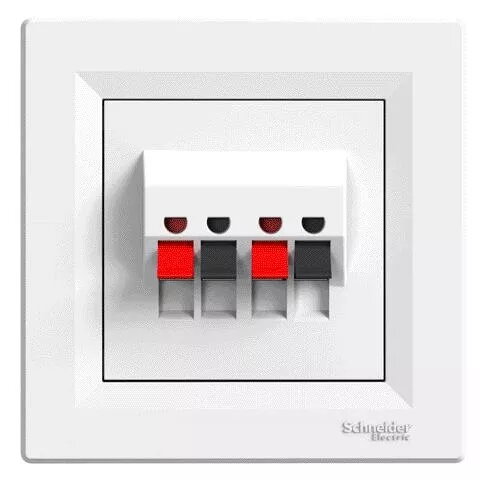

Schneider Electric dubultā skaļruņa izvada vāciņš EPH5700121 balts — sienas plate ar diviem audio savienojumiem

Schneider Electric Asfora divu skaļruņu sadales panelis EPH5700121 baltā krāsā ir iestrādāta priekšējā plāksne, kas nodrošina divus skaļruņu pieslēguma punktus sienas integrētajām audio sistēmām. Plāksne ir piemērota standarta iestrādes kārbām un saderīga ar Asfora sērijas rāmjiem, ļaujot kārtīgi novadīt un nostiprināt skaļruņu vadus, saglabājot zemu profilu. Izstrādāta no spīdīga ABS ar vara kontaktiem un bezskrūvju skavām, ierīce paredzēta divu kanālu skaļruņu vadīšanai dzīvojamām vai komerciālām telpām un ir apzīmēta ar CE, aizsardzības pakāpe IP20.

Priekšrocības

Priekšējā plāksne nodrošina kompaktu un standartizētu risinājumu divu skaļruņu līniju pievienošanai ar tīru sienas noformējumu. ABS korpuss ar spīdīgu apdari nodrošina izturību pret ikdienas nodilumu, bet vara kontakti garantē uzticamu elektrisko savienojumu. Bezskrūvju skavas vienkāršo uzstādīšanu un samazina montāžas laiku. Piesaistes skavas ir piemērotas 51–80 mm montāžas dziļumam, nodrošinot saderību ar izplatītajām kārbām.

Piemērots

• Divu kanālu mājas audio skaļruņu pieslēgumiem
• Iekurtējumu skaļruņu uzstādīšanai viesistabās, mājas kinoteātrī un multiroom sistēmās
• Komerciālām audio instalācijām, kur nepieciešami kārtīgi sienas pieslēgumi skaļruņiem

Atslēgas specifikācijas

• Materiāls: ABS rāmis ar vara kontaktiem
• Krāsa: balta, spīdīga apdare
• Savienotāju skaits: 2
• Savienojuma veids: bezskrūvju skavas
• Montāža: iestrādāta, skavas 51–80 mm dziļumam
• Izmēri: augstums 83 mm × platums 83 mm × dziļums 43 mm ar 17 mm pārklājumu
• Svars: 0.067 kg
• Aizsardzības pakāpe: IP20
• Kvalitātes atzīme: CE

Kā lietot

Uzstādīšanai atslēdziet barošanu darba vietā un sagatavojiet atbilstošu iestrādes kārbu ar 51–80 mm dziļumu. Novadiet skaļruņu vadus līdz kārbai, noskrāpējiet vadus atbilstoši un ievietojiet katru vadītāju attiecīgā bezskrūvju skavā. Pārliecinieties par kontaktu stingrību atbilstoši skavas instrukcijām. Ievietojiet plāksni kārbā un nostipriniet to ar skavām. Pēc tam uzlieciet Asfora dekoratīvo rāmi, ja nepieciešams, un pārbaudiet skaļruņu polaritāti un skaņu pēc uzstādīšanas.

Lietošanas ieteikumi

Izmantojiet atbilstoši novērtētus skaļruņu vadus ar vara vadītājiem un šķērsgriezumu, kas atbilst skaļruņu slodzei. Pārbaudiet polaritāti, lai izvairītos no fāzes problēmām. Plāksne paredzēta tikai iekštelpām un jāuzstāda sausā vietā, ievērojot vietējos elektrotehniskos noteikumus.
