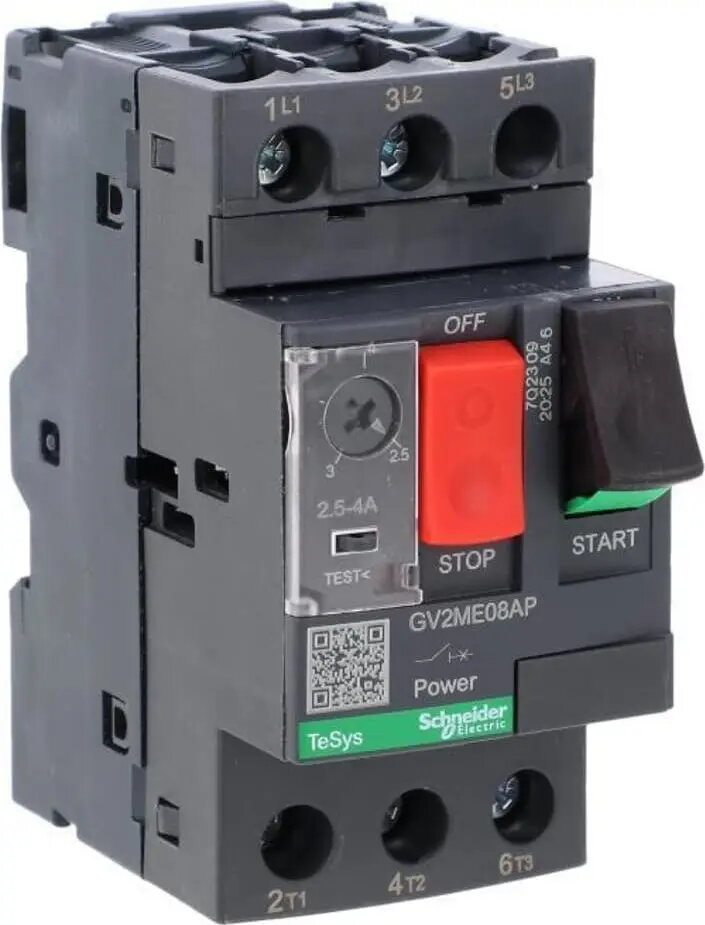

Motora pārtraucējs Schneider Electric GV2ME08AP, regulējams 2,5–4 A, termiski‑magnētiska aizsardzība

Schneider Electric GV2ME08AP motora ķēdes automāts nodrošina regulējamu termomagnētisko aizsardzību un manuālu atslēgšanos maziem elektromotoriem. Ierīce nodrošina pārslodzes un īssavienojuma pārtraukšanu ar regulējamu strāvas diapazonu 2,5–4 A, un tā ir paredzēta izmantošanai rūpnieciskos un komerciālos vadības paneļos.

Priekšrocības

GV2ME08AP apvieno termisko pārslodzes noteikšanu ar magnētisku atslēgšanos īssavienojumu gadījumā, aizsargājot motora tinumus no ilgstošas pārslodzes un pēkšņiem strāvas pārspriegumiem. Regulējamā iestatīšana ļauj pielāgot aizsardzību motora nominālajai strāvai diapazonā 2,5–4 A, samazinot nepieciešamību pēc papildu aizsardzības ierīcēm. Manuālā IESL/IZSL vadība vienkāršo atslēgšanu apkopei un pārbaudēm. Kompaktais izmērs atvieglo uzstādīšanu gan jaunos, gan modernizētos paneļos.

Piemērots

• Mazo trīsfāzu vai vienfāzes motoru aizsardzībai un manuālai atslēgšanai ar strāvu 2,5–4 A
• Motora vadības ķēdēm vieglās rūpniecības un komerciālās iekārtās
• Vadības skapjiem, kur nepieciešama regulējama termomagnētiskā aizsardzība un redzama manuāla izolācija
• Situācijām ar ierobežotu vietu, kur nepieciešami kompakti aizsardzības risinājumi

Atslēgas specifikācijas

• Regulējama pārslodzes strāva: 2,5–4 A
• Aizsardzības veids: termomagnētiska (termiskā pārslodze + magnētiska aizsardzība pret īssavienojumu)
• Vadība: manuāla IESL/IZSL darbība izolācijai un atiestatīšanai
• Izmantošana: motora aizsardzība un manuāla atslēgšanās vadības paneļos
• Fiziskās īpašības: kompakts dizains, piemērots standarta motora starteru montāžai

Kā lietot

Uzstādiet motora ķēdes automātu vadības skapī saskaņā ar paneļa izkārtojumu un elektroinstalācijas standartiem. Iestatiet pārslodzes regulēšanu atbilstoši motora nominālajai strāvai 2,5–4 A diapazonā. Pievienojiet ieejas un izejas vadus pie atbilstošajām spailēm, nodrošinot tīrus un stingrus savienojumus un pareizu piespriegošanas momentu. Pirms apkopes vai pārbaudēm izmantojiet manuālo slēdzi, lai izolētu motora ķēdi. Pēc uzstādīšanas veiciet funkcionalitātes pārbaudi, lai pārliecinātos par pareizu sildes un magnētiskās aizsardzības darbību.

Lietošanas ieteikumi

Pārbaudiet motora darba strāvu un iestatiet automātu atbilstoši 2,5–4 A diapazonam, lai nodrošinātu pienācīgu pārslodzes aizsardzību. Plānojiet koordināciju ar augšupējām aizsardzības ierīcēm un ņemiet vērā īssavienojuma strāvu līmeņus selektivitātei. Ievērojiet spēkā esošos elektroinstalācijas noteikumus un Schneider Electric montāžas norādījumus par savienojumu spailu piespriegošanu un apkārtējās vides nosacījumiem.
