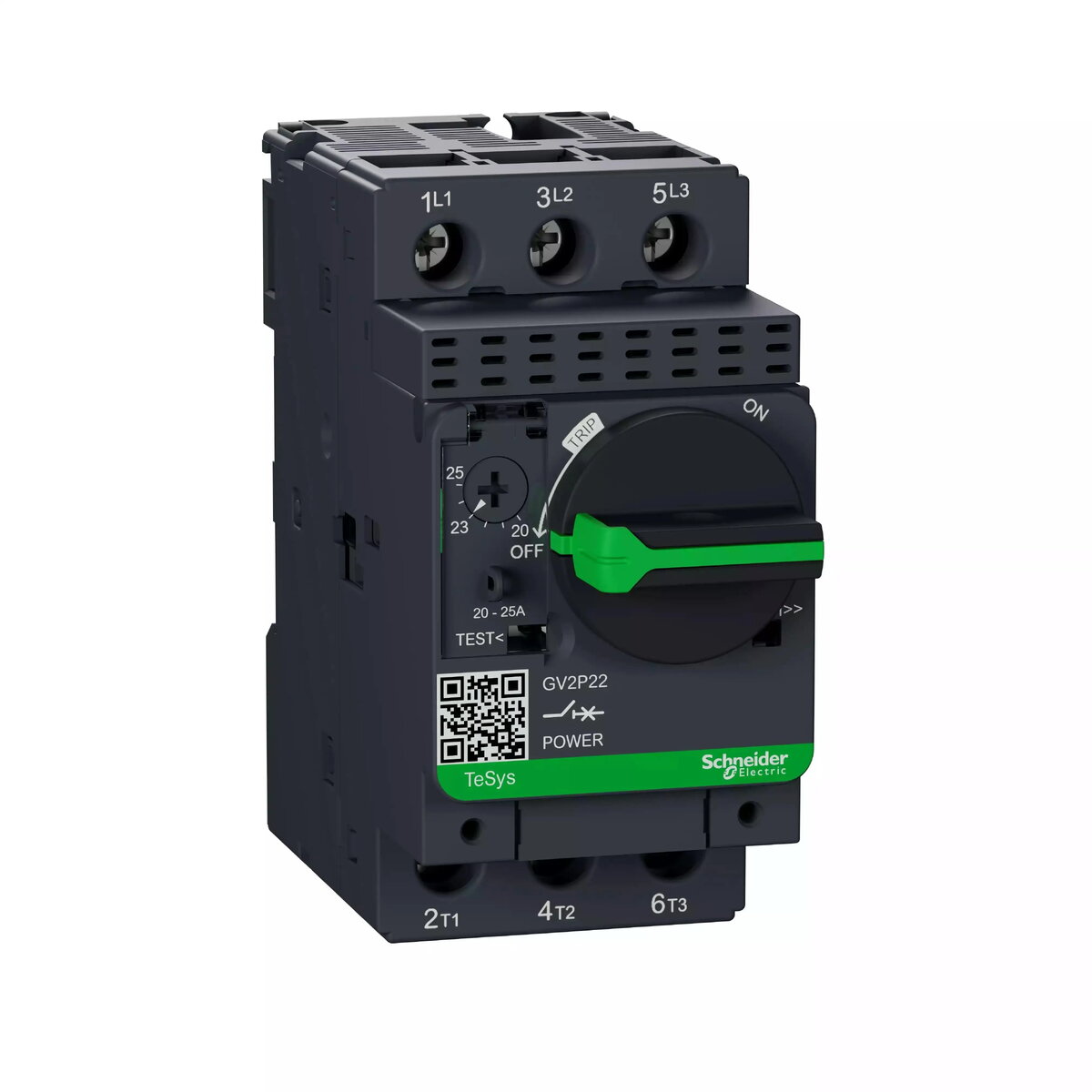

Schneider Electric TeSys GV2P22 motora aizsardzības automātslēdzis 20-25 A

Schneider Electric TeSys GV2P22 ir augstas veiktspējas motora aizsardzības slēdzis, kas izstrādāts, lai nodrošinātu uzticamu vadību un visaptverošu aizsardzību elektromotoriem. Šī 3-polu ierīce ir īpaši paredzēta 3-fāžu motoru lietojumiem, piedāvājot stabilu risinājumu elektrisko sistēmu pārvaldībai gan rūpnieciskā, gan komerciālā vidē. Ar savu precīzo termomagnētiskās aizsardzības mehānismu tas nodrošina iekārtu drošību un ilgmūžību, pasargājot no pārslodzēm un īssavienojumiem.

Priekšrocības

Šis slēdzis izceļas ar augstu atslēgšanas spēju un izturību, atbalstot līdz pat 100 000 darbības ciklu ar manuālo vadību, izmantojot grozāmo slēdzi. Tas piedāvā elastīgu termiskās iestatīšanas diapazonu, ļaujot lietotājiem precīzi kalibrēt ierīci atbilstoši motora prasībām. Turklāt iekārta atbilst stingriem starptautiskajiem standartiem, nodrošinot atbilstību globālajām drošības un vides aizsardzības prasībām, tostarp Green Premium sertifikācijai.

Piemērots

• Rūpnieciskām motora vadības sistēmām
• Komerciālām HVAC iekārtām
• 3-fāžu motoru lietojumiem līdz 11 kW pie 400 V
• Elektriskajiem sadales skapjiem, kam nepieciešama aizsardzība pret pārslodzi un īssavienojumu

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietošanai ķēdēs, kas pārsniedz tās nominālo darba spriegumu 690 V. Tāpat tā nav piemērota lietojumiem, kuriem nepieciešami strāvas iestatījumi ārpus 20-25 A diapazona, vai vienfāzes motoru konfigurācijām, kas neatbilst 3-polu ierīces specifikācijām.

Galvenās specifikācijas

• Nominālā strāva: 20-25 A
• Nominālais darba spriegums: 690 V
• Polu skaits: 3
• Aizsardzības veids: termomagnētiskā
• Atslēgšanas spēja: 50 kA pie 400 V
• Savienojuma veids: skrūvju spailes
• Mehāniskā izturība: 100 000 ciklu

Kā lietot

TeSys GV2P22 uzstādīšana jāveic kvalificētam speciālistam atbilstošā elektriskajā korpusā. Pievienojiet strāvas padeves un motora vadus skrūvju spailēm, nodrošinot, ka visi savienojumi ir pievilkti ar nepieciešamo spēku. Pēc uzstādīšanas termisko iestatījumu var noregulēt, izmantojot ripu ierīces priekšpusē, lai tas atbilstu motora pilnas slodzes strāvai. Grozāmais slēdzis nodrošina manuālu vadību, un ierīce automātiski atslēgsies elektriskas kļūmes gadījumā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka motora pilnas slodzes strāva ietilpst 20-25 A diapazonā.
• Pārbaudiet, vai uzstādīšanas vide atbilst nepieciešamajām IP aizsardzības klases prasībām.
• Apstipriniet saderību ar vietējiem elektriskajiem standartiem un noteikumiem.

Lietošanas ieteikumi

Regulāri pārbaudiet skrūvju spaiļu pievilkumu un pārliecinieties, ka grozāmais mehānisms darbojas vienmērīgi plānotās tehniskās apkopes laikā, lai saglabātu optimālu ierīces darbību.
