Automāts Schneider Electric INS44289 16A 3P ar noplūdes jutību 30mA

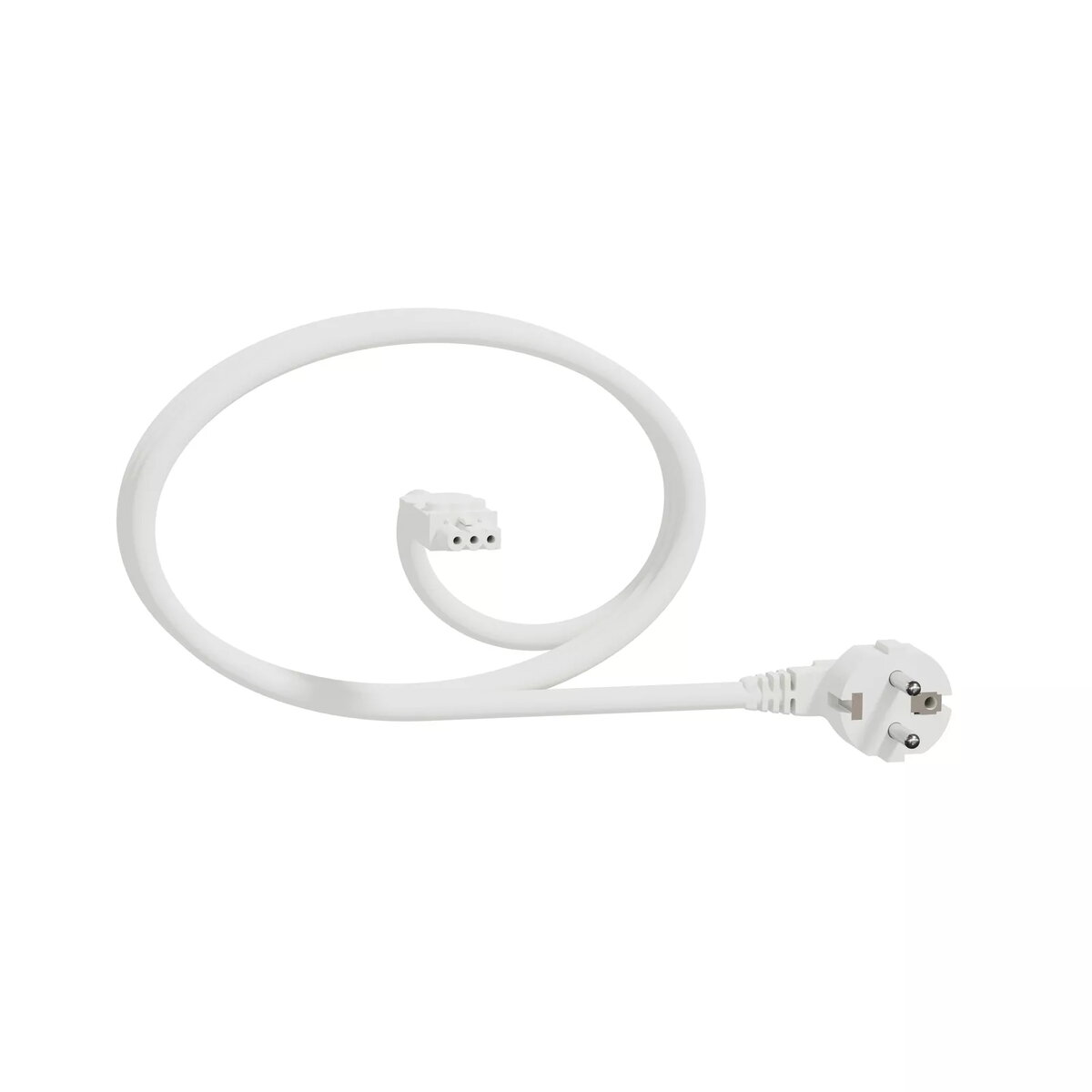

Unica System+ modulārie bloki tiek piegādāti bez savienojuma kabeļa. Kabelis ir nepieciešams ierīces uzstādīšanai un barošanai; izvēlieties atbilstošu kabeli no pieejamajiem piederumiem. Kabelim vienā galā ir taisns vai leņķa Mini‑Wieland ātrsavienojums, bet otrā galā — leņķa Schuko kontaktdakša. Vada šķērsgriezums: 3×1,5 mm² (ārējais diametrs ≈ 8,3 mm) vai 3×2,5 mm² (ārējais diametrs ≈ 10,3 mm). Nominālais parametrs 16 A / 250 V. Apvalka materiāls — bezhalogēnu plastmasa (HF). Pieejamie garumi: 3 m, 6 m vai 10 m. Kabeļa krāsa — balta.

Priekšrocības

Kabelis nodrošina standartizētu ātru savienojumu, lai droši un ērti pievienotu Unica System+ modulāros blokus. Divi vadu šķērsgriezuma varianti ļauj pielāgot kabeli slodzes prasībām, bet bezhalogēnu apvalks uzlabo drošību ugunsnelaimes gadījumā. Dažādi garumi un Mini‑Wieland savienotāja forma nodrošina iespēju elastīgai uzstādīšanai.

Piemērots

• Barošanai Unica System+ moduļiem ar Mini‑Wieland — Schuko savienojumu
• Iekštelpu uzstādēm, kur vēlams balts kabeļa noformējums
• Lietojumiem ar nominālo slodzi līdz 16 A pie 250 V

Galvenās specifikācijas

• Savienotāju tipi: Mini‑Wieland ātrsavienojums (taisns vai leņķa) līdz leņķa Schuko dakšai
• Vadu šķērsgriezumi: 3×1,5 mm² vai 3×2,5 mm²
• Ārējais diametrs (aptuveni): 8,3 mm (3×1,5 mm²), 10,3 mm (3×2,5 mm²)
• Nominālais strāvas un sprieguma rādītājs: 16 A / 250 V
• Apvalka materiāls: bezhalogēnu plastmasa (HF)
• Pieejamie garumi: 3 m, 6 m, 10 m
• Krāsa: balta

Kā lietot

Izvēlieties kabeļa versiju ar piemērotu vadu šķērsgriezumu un garumu atbilstoši uzstādīšanas prasībām. Pievienojiet Mini‑Wieland savienotāju atbilstošajam kontaktligzdai Unica System+ modulī (nodrošiniet pareizu orientāciju un pilnīgu iestumšanu). Ievietojiet leņķa Schuko dakšu strāvas kontaktā, kas paredzēts 16 A / 250 V. Pārliecinieties par savienojuma drošību un ierīces barošanu saskaņā ar moduļa ražotāja instrukcijām un vietējiem elektroinstalācijas noteikumiem.

Ieteikumi lietošanai

Izmantojiet 3×2,5 mm² versiju pie lielākām slodzēm vai garākām līnijām, lai samazinātu sprieguma krišanos; 3×1,5 mm² variants atbilst parastajām apgaismojuma un zemas slodzes ķēdēm. Nevada kabeļa gar malām ar asiem izcirtņiem vai pie siltuma avotiem, un ievērojiet vietējos elektroinstalācijas noteikumus un ražotāja ieteikumus.
