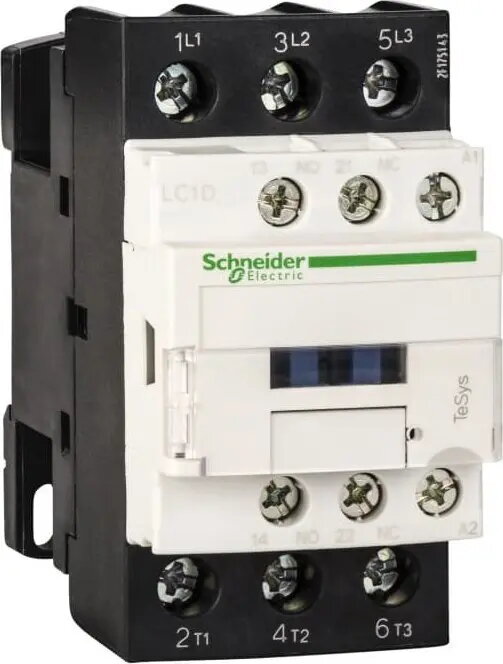

Schneider Electric LC1D25B5 jaudas kontaktors 25A 3-polu 24V AC 50Hz 1NO 1NC

Schneider Electric LC1D25B5 ir izturīgs 3-polu jaudas kontaktors, kas paredzēts uzticamai elektrisko ķēžu vadībai rūpnieciskos un komerciālos apstākļos. Ar 25A nominālo darba strāvu un 24V maiņstrāvas 50Hz vadības spoli, šī ierīce nodrošina stabilu darbību motoru palaišanai un jaudas pārslēgšanai. Tas ir izstrādāts ērtai integrācijai elektriskajos sadales skapjos, piedāvājot izturību un drošību prasīgās instalācijās.

Priekšrocības

Šis jaudas kontaktors izceļas ar augstu darbības uzticamību un ilgu kalpošanas laiku pat biežas pārslēgšanas apstākļos. Iekļautie gan normāli atvērtie, gan normāli aizvērtie palīgkontakti nodrošina elastību vadības ķēžu integrācijā un statusa uzraudzībā. Tā kompaktais dizains ļauj efektīvi izmantot vietu sadales skapjos, savukārt standartizētās montāžas iespējas nodrošina ātru un vienkāršu uzstādīšanu profesionāļiem.

Piemērots

• Rūpniecisko elektromotoru palaišanai
• Jaudas pārslēgšanai elektroenerģijas sadales sistēmās
• Automatizācijas un vadības paneļu integrācijai
• HVAC sistēmu vadībai

Šis kontaktors var nebūt piemērots lietojumiem, kuros nepieciešams līdzstrāvas vadības spriegums, jo tas ir īpaši izstrādāts 24V maiņstrāvas 50Hz spolei. Tas arī nav paredzēts augstsprieguma sadalei, kas pārsniedz tā nominālās darba robežas, vai lietošanai vidē ar ļoti korozīviem apstākļiem bez atbilstošiem aizsargkorpusiem.

Galvenās specifikācijas

• Polu skaits: 3
• Nominālā darba strāva: 25A
• Vadības spoles spriegums: 24V maiņstrāva 50Hz
• Palīgkontakti: 1 normāli atvērts (NO), 1 normāli aizvērts (NC)
• Montāžas veids: DIN sliede vai paneļa montāža

Lai izmantotu Schneider Electric LC1D25B5, pirms uzstādīšanas pārliecinieties, ka strāvas padeve ir atslēgta. Droši uzstādiet ierīci uz standarta DIN sliedes vai līdzenas virsmas vadības panelī. Pievienojiet galvenās strāvas līnijas jaudas spailēm un pievienojiet vadības ķēdi spoles spailēm, nodrošinot, ka spriegums atbilst 24V maiņstrāvas 50Hz specifikācijai. Pirms sistēmas ieslēgšanas pārbaudiet, vai visi savienojumi ir pievilkti atbilstoši ražotāja norādītajiem griezes momenta parametriem.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadības ķēdes spriegums ir tieši 24V maiņstrāva 50Hz.
• Pārliecinieties, ka 25A strāvas nomināls ir pietiekams jūsu konkrētajam motoram vai slodzei.
• Pārbaudiet, vai sadales skapī ir pietiekami daudz vietas siltuma izkliedēšanai.
• Apstipriniet, ka palīgkontaktu konfigurācija atbilst jūsu atgriezeniskās saites vai bloķēšanas vajadzībām.

Lietošanas ieteikumi

Regulāri pārbaudiet spaiļu savienojumu stingrību un sekojiet līdzi, vai nav redzamas pārkaršanas pazīmes vai putekļu uzkrāšanās, lai saglabātu optimālu veiktspēju un drošības standartus visā kontaktora kalpošanas laikā.
