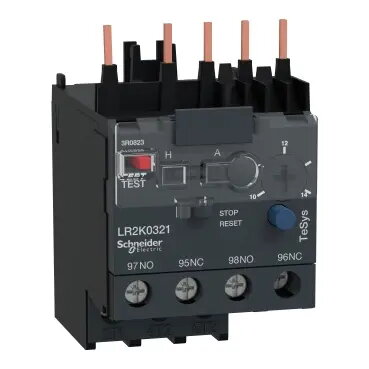

Schneider Electric LR2K0321 termiskās pārslodzes relejs 10-14A

Schneider Electric LR2K0321 termiskās pārslodzes relejs ir precīzi izstrādāta ierīce, kas paredzēta drošai elektromotoru aizsardzībai. Uzraugot strāvas līmeni 10–14 A diapazonā, šī ierīce efektīvi novērš motora bojājumus, ko izraisa termiskā pārslodze, nodrošinot rūpnieciskās vadības un automatizācijas sistēmu ilgmūžību un uzticamību. Tā kompaktais dizains ļauj efektīvi integrēt ierīci dažādos elektriskajos paneļos, kur vieta ir ierobežots faktors.

Priekšrocības

Šis termiskās pārslodzes relejs piedāvā augstu darbības uzticamību un konsekventu veiktspēju prasīgos rūpnieciskos apstākļos. Tā konstrukcija ir vērsta uz drošību un precizitāti, nodrošinot stabilu reakciju uz pārstrāvas apstākļiem. Kompaktie fiziskie izmēri atvieglo uzstādīšanu šaurās vietās, savukārt augstie izolācijas un impulsa izturības rādītāji nodrošina izturību pret elektriskām svārstībām un sprieguma lēcieniem.

Piemērots

• Rūpnieciskajām motora vadības sistēmām
• Automatizācijas un procesu vadības paneļiem
• Mazu un vidējas jaudas elektromotoru aizsardzībai
• Lietojumiem, kuros nepieciešama precīza termiskās pārslodzes uzraudzība

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta lietošanai ar motoriem, kuru strāvas diapazons atrodas ārpus 10–14 A specifikācijas. Tāpat tā nav piemērota videi, kur sprieguma prasības pārsniedz 690 V nominālo izolācijas spriegumu.

Galvenās specifikācijas

• Strāvas iestatījumu diapazons: 10-14 A
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Platums: 45 mm
• Dziļums: 65 mm
• Augstums: 58 mm

Kā lietot

Relejs jāuzstāda kvalificētam speciālistam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. To parasti uzstāda tieši uz saderīga kontaktora. Pēc uzstādīšanas strāvas iestatījumu skala ir jāpielāgo atbilstoši aizsargājamā motora pilnas slodzes strāvai. Jāveic regulāras pārbaudes, lai nodrošinātu, ka savienojumi paliek droši un ierīce ir brīva no putekļiem vai netīrumiem, kas varētu ietekmēt tās termiskās uztveršanas spējas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai motora pilnas slodzes strāva atbilst 10-14 A diapazonam
• Pārliecinieties, vai uzstādīšanas vieta atbilst 45 mm x 65 mm x 58 mm izmēriem
• Apstipriniet saderību ar esošo kontaktoru sistēmu

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atvienota, pirms veicat jebkādus uzstādīšanas vai apkopes darbus relejam vai saistītajai motora ķēdei.
