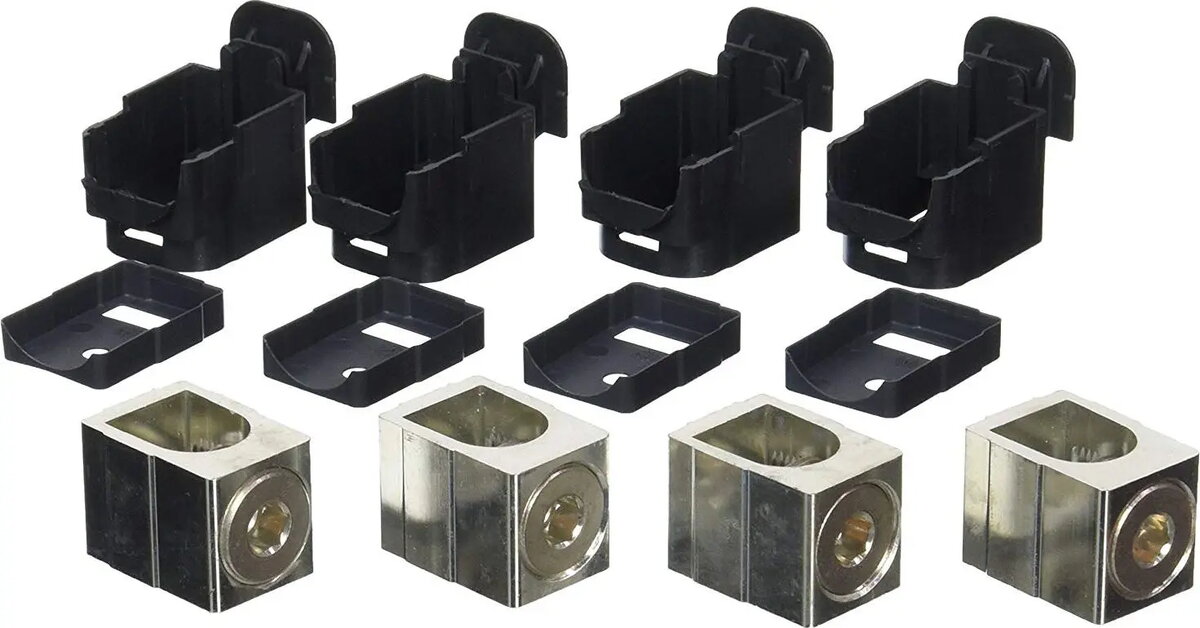

Schneider Electric LV429228 4-polu alumīnija spailes CVS/NSX/INS 40-250A slēdžiem, 25-95mm2, komplekts 4 gab.

Schneider Electric LV429228 ir profesionāls četru 4-polu alumīnija spaiļu komplekts, kas izstrādāts nevainojamai integrācijai ar ComPact NSX, EasyPact CVS un INS sērijas jaudas slēdžiem. Šīs spailes ir paredzētas elektriskajai strāvai no 40A līdz 250A, nodrošinot uzticamu savienojumu punktu elektroenerģijas sadales infrastruktūrā. Komplekts ir īpaši konfigurēts, lai aprīkotu vienu 4-polu ierīces pusi, nodrošinot konsekventu elektrisko kontaktu un mehānisko stabilitāti rūpnieciskajos sadales skapjos.

Priekšrocības

Šīs spailes piedāvā izcilu uzticamību un uzstādīšanas ērtumu elektriķiem. Izmantojot augstas kvalitātes alumīnija konstrukciju, tās nodrošina lielisku vadītspēju, vienlaikus saglabājot vieglu svaru. Spaiļu konstrukcija ļauj droši satvert vadus, samazinot vaļīgu savienojumu un pārkaršanas risku. Turklāt komplekts ir precīzi pielāgots norādītajiem jaudas slēdžu diapazoniem, kas vienkāršo iepirkuma procesu un garantē saderību ar esošajām sadales sistēmām.

Piemērots

• Rūpnieciskajiem sadales paneļiem
• ComPact NSX jaudas slēdžu uzstādīšanai
• EasyPact CVS jaudas slēdžu konfigurācijām
• INS slēdžu-atvienotāju lietojumiem
• Elektriskajām sistēmām, kurām nepieciešams 4-polu savienojums

Kad tas var nebūt piemērots

Šis spaiļu komplekts nav paredzēts lietošanai ar specifiskām vara vadu sistēmām, ja netiek ievēroti alumīnija uzstādīšanas protokoli. Tas arī nav saderīgs ar jaudas slēdžiem, kas atrodas ārpus norādītā 40A līdz 250A diapazona, vai ierīcēm, kas neatbalsta šo spaiļu montāžas saskarni.

Galvenās specifikācijas

• Polu skaits: 4
• Materiāls: Alumīnijs
• Saderīgs strāvas diapazons: 40A līdz 250A
• Atbalstītais kabeļa šķērsgriezums: 25 mm2 līdz 95 mm2
• Daudzums: 4 spaiļu komplekts

Kā lietot

Lai uzstādītu spailes, pārliecinieties, ka jaudas slēdzis ir pilnībā atslēgts no strāvas padeves. Ja nepieciešams, noņemiet esošos spaiļu pārsegus. Ievietojiet spailes paredzētajās vietās uz jaudas slēdža korpusa, līdz tās nofiksējas vai tiek nostiprinātas saskaņā ar ražotāja montāžas instrukcijām. Ievietojiet sagatavotos elektriskos kabeļus spaiļu atverēs un pievelciet skrūves līdz norādītajam griezes momentam, lai nodrošinātu stingru savienojumu. Pirms strāvas padeves atjaunošanas pārbaudiet, vai kabeļi ir droši nostiprināti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu jaudas slēdža strāvas nomināls ir no 40A līdz 250A.
• Pārliecinieties, ka kabeļa šķērsgriezums ir diapazonā no 25 mm2 līdz 95 mm2.
• Apstipriniet, ka ierīce ir 4-polu modelis no ComPact NSX, EasyPact CVS vai INS sērijas.
• Pārbaudiet, vai jums ir nepieciešamas spailes abām slēdža pusēm, jo šis komplekts sedz tikai vienu pusi.

Lietošanas ieteikumi: Uzstādīšanas laikā vienmēr izmantojiet kalibrētu dinamometrisko atslēgu, lai ievērotu ražotāja pievilkšanas prasības, jo tas novērš spaiļu vītņu bojājumus un nodrošina ilgtermiņa elektrisko integritāti.
