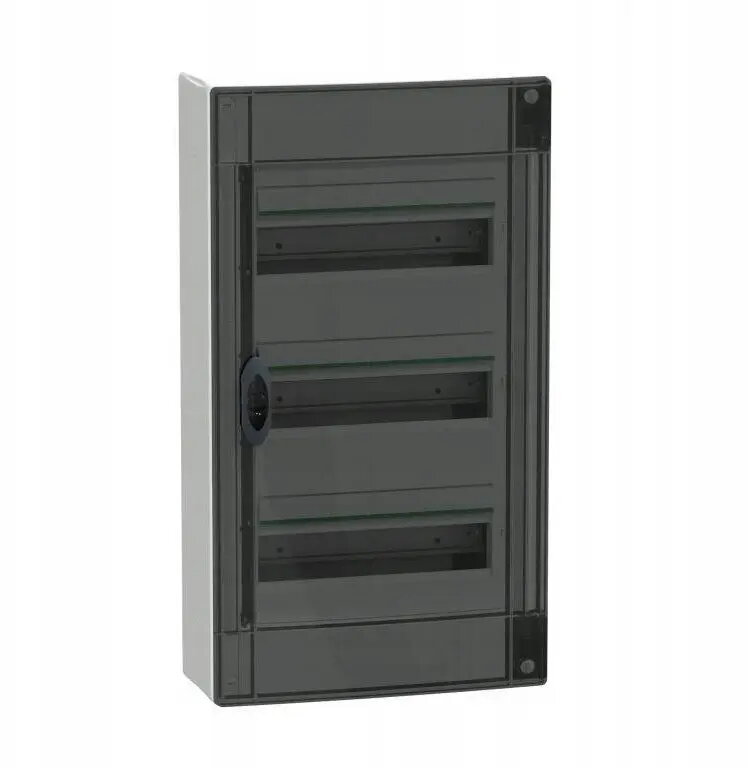

Schneider Electric PrismaSeT XS virsapmetuma sadales skapis 3x13 moduļi ar caurspīdīgām durvīm IP40 IK09

Schneider Electric PrismaSeT XS virsapmetuma sadales skapis ir izturīgs risinājums elektrisko komponentu organizēšanai un aizsardzībai iekštelpās. Ar 3x13 moduļu konfigurāciju šis korpuss nodrošina vietu līdz pat 39 moduļu ierīcēm, padarot to piemērotu sarežģītām elektroenerģijas sadales sistēmām. Iekārta ir aprīkota ar caurspīdīgām durvīm, kas ļauj ātri vizuāli pārbaudīt automātisko slēdžu un citu uzstādīto komponentu stāvokli, neatverot korpusu.

Priekšrocības

Šis sadales skapis piedāvā augstu izturību un uzticamību profesionālām elektroinstalācijām. Konstrukcija nodrošina IP40 aizsardzības pakāpi, kas garantē aizsardzību pret cietiem priekšmetiem, kas lielāki par 1 mm, savukārt IK09 triecienizturības vērtējums nodrošina augstu mehānisko izturību pret ārējiem triecieniem. Dizains ir vērsts uz uzstādīšanas un apkopes vienkāršību, nodrošinot, ka elektriskās sistēmas paliek sakārtotas un pieejamas pilnvarotam personālam.

Piemērots

• Dzīvojamo ēku elektroenerģijas sadales sistēmām
• Komerciālo ēku elektriskajiem paneļiem
• Iekštelpām, kurās nepieciešama moduļu ierīču pārvaldība
• Projektiem, kuros nepieciešama vizuāla aizsardzības ierīču uzraudzība

Kad tas var nebūt piemērots

Šis izstrādājums nav paredzēts lietošanai ārpus telpām vai vidē, kurā ir mitrums, jo IP40 aizsardzības pakāpe nenodrošina aizsardzību pret ūdens iekļūšanu. Tas arī nav piemērots zonām, kurās nepieciešama augsta līmeņa aizsardzība pret putekļiem vai sprādziendroši korpusi.

Galvenās specifikācijas

• Ietilpība: 3 rindas pa 13 moduļiem (kopā 39 moduļi)
• Montāžas veids: Virsapmetuma
• Durvju veids: Caurspīdīgas
• Aizsardzības pakāpe: IP40
• Triecienizturība: IK09

Kā lietot

Sadales skapis jāuzstāda uz līdzenas, stabilas sienas virsmas, izmantojot atbilstošus stiprinājumus. Pēc nostiprināšanas moduļu ierīces, piemēram, automātiskos slēdžus vai noplūdes strāvas aizsargierīces, var uzstādīt uz iekšējām DIN sliedēm. Visi elektroinstalācijas darbi jāveic kvalificētam speciālistam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Caurspīdīgās durvis var atvērt, lai piekļūtu ierīcēm pārslēgšanai vai apkopei, un normālas darbības laikā tām jābūt aizvērtām, lai saglabātu korpusa integritāti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka sienas virsma var izturēt pilnībā aprīkota skapja svaru
• Pārliecinieties, ka 39 moduļu ietilpība atbilst jūsu pašreizējām un nākotnes ķēžu prasībām
• Pārbaudiet, vai iekštelpu vide atbilst IP40 aizsardzības prasībām
• Pārbaudiet pieejamo vietu virsapmetuma uzstādīšanai

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka uzstādīto moduļu ierīču kopējā slodze nepārsniedz sadales skapja un pievienotās elektriskās ķēdes nominālo jaudu. Regulāri pārbaudiet, vai caurspīdīgajās durvīs nav plaisu, un nodrošiniet, ka korpuss paliek droši aizvērts, lai saglabātu tā aizsargājošās īpašības.
