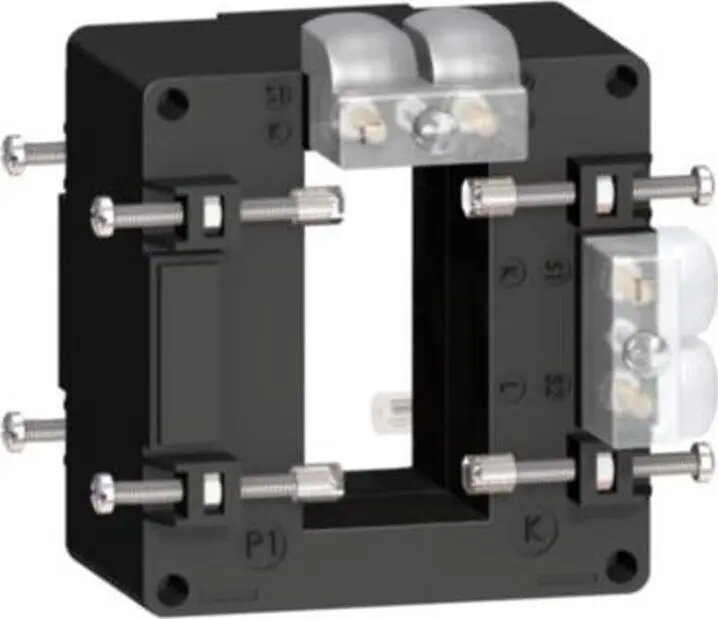

Schneider Electric METSECT5DA100 strāvas transformators 1000/5A 15VA klase 0.5 FS5 32x65mm kopnei

Schneider Electric METSECT5DA100 ir augstas precizitātes strāvas transformators, kas paredzēts elektrisko parametru mērīšanai un uzraudzībai rūpnieciskās vidēs. Šī ierīce ir izstrādāta, lai pārveidotu augstas primārās strāvas vērtības vadāmos sekundārajos signālos, padarot to par būtisku komponentu enerģijas pārvaldības sistēmās, sadales tīklos un vadības paneļos. Ar savu izturīgo konstrukciju un precīzo transformācijas koeficientu tas nodrošina uzticamus datus mērīšanas un aizsardzības iekārtām.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, atbilstot 0.5 klases standartiem, kas nodrošina, ka enerģijas uzraudzības sistēmas saņem precīzus datus norēķiniem un efektivitātes analīzei. FS5 drošības koeficients nodrošina kritisku aizsardzību sekundārajiem mērinstrumentiem, ierobežojot strāvu bojājumu gadījumos. Tā kompaktais dizains ir optimizēts ērtai integrācijai esošajās elektriskajās infrastruktūrās, īpaši pielāgots montāžai uz 32x65 mm kopnēm, kas vienkāršo uzstādīšanu un samazina montāžas laiku.

Piemērots

• Enerģijas pārvaldības un uzraudzības sistēmām
• Rūpnieciskajiem elektroenerģijas sadales tīkliem
• Elektriskajiem vadības paneļiem un sadalēm
• Strāvas mērīšanai norēķinu un uzskaites vajadzībām

Šī ierīce nav piemērota lietojumiem, kuros nepieciešama augstsprieguma izolācija, kas pārsniedz tās nominālās specifikācijas, vai vidēm, kur primārā strāva pastāvīgi pārsniedz 1000A slieksni. Tāpat tas nav paredzēts izmantošanai nestandarta kopņu konfigurācijās, kas neatbilst 32x65 mm izmēriem.

Galvenās specifikācijas

• Transformācijas koeficients: 1000/5A
• Nominālā jauda: 15VA
• Precizitātes klase: 0.5
• Drošības koeficients: FS5
• Kopnes saderība: 32x65 mm

Lai uzstādītu ierīci, pārliecinieties, ka strāvas padeve ir atslēgta un ķēde ir bez sprieguma. Transformators ir droši jāuzstāda uz 32x65 mm kopnes, izmantojot komplektācijā iekļautos stiprinājumus, nodrošinot ciešu savienojumu, lai novērstu vibrāciju. Pievienojiet sekundārās spailes mērīšanas vai uzraudzības iekārtai, izmantojot atbilstoša izmēra vadus, ievērojot pareizu polaritāti, lai saglabātu mērījumu precizitāti.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas primārā strāva atbilst 1000A nominālam
• Pārbaudiet, vai kopnes izmēri ir saderīgi ar 32x65 mm atveri
• Apstipriniet, ka jūsu mērierīces sekundārā ieeja ir saderīga ar 5A signālu
• Pārbaudiet sekundārās ķēdes kopējo slodzi, lai tā nepārsniegtu 15VA

Regulāri pārbaudiet savienojumus, lai nodrošinātu, ka tie paliek cieši un bez oksidācijas, un pārliecinieties, ka sekundārā ķēde darbības laikā paliek noslēgta, lai novērstu augstsprieguma rašanos.
