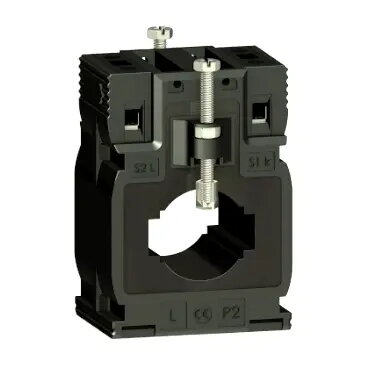

Schneider Electric METSECT5MA040 strāvas transformators 400/5A kabelim un kopnei

Schneider Electric METSECT5MA040 ir augstas precizitātes strāvas transformators, kas paredzēts precīzai strāvas mērīšanai elektroenerģijas sadales sistēmās. Šī ierīce ir izstrādāta montāžai gan uz kabeļiem, gan uz kopnēm, un tā nodrošina 400/5A transformācijas koeficientu, padarot to par būtisku komponentu enerģijas uzraudzības un jaudas pārvaldības sistēmās. Tā izturīgā konstrukcija un kompaktais dizains ļauj to viegli integrēt rūpnieciskajos un komerciālajos elektriskajos paneļos, nodrošinot uzticamu datu iegūšanu uzraudzības sistēmām.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, kas ir būtiska precīzai enerģijas patēriņa uzskaitei un jaudas izmantošanas optimizācijai. Daudzpusīgās montāžas iespējas ļauj to uzstādīt gan uz kabeļiem, gan uz kopnēm, nodrošinot elastību dažādām elektriskajām konfigurācijām. Tā kompaktais izmērs ir īpaši optimizēts ierobežotai telpai, piemēram, standarta DIN sliedes elektriskajos paneļos, savukārt IP20 aizsardzības klase nodrošina, ka iekšējie komponenti ir pasargāti no cietiem priekšmetiem darbības laikā.

Piemērots

• Enerģijas uzraudzības un jaudas pārvaldības sistēmām
• Apakšuzskaitei komerciālās un rūpnieciskās ēkās
• Strāvas mērīšanai elektrības sadales paneļos
• Integrācijai ar jaudas mērītājiem un datu reģistratoriem

Šī ierīce var nebūt piemērota izmantošanai ārpus telpām vai vietās, kas pakļautas mitrumam, putekļiem vai kodīgām vielām, jo tai ir IP20 aizsardzības klase. Tāpat tā nav paredzēta augstsprieguma pārvades līnijām vai lietojumiem, kuriem nepieciešami transformācijas koeficienti, kas atšķiras no norādītā 400/5A diapazona.

Galvenās specifikācijas

• Transformācijas koeficients: 400/5A
• Montāžas veids: uz kabeļa un kopnes
• Aizsardzības klase: IP20
• Platums: 56 mm
• Dziļums: 43 mm
• Augstums: 80 mm

Lai izmantotu Schneider Electric strāvas transformatoru, pirms uzstādīšanas pārliecinieties, ka elektriskā ķēde ir atvienota no strāvas padeves. Nostipriniet ierīci uz attiecīgā kabeļa vai kopnes saskaņā ar mehāniskajām specifikācijām. Pievienojiet sekundārās spailes savam mērinstrumentam vai jaudas mērītājam, izmantojot atbilstošus vadus. Pēc uzstādīšanas pārbaudiet, vai savienojumi ir cieši un vai transformators ir pareizi orientēts, lai nodrošinātu precīzus strāvas rādījumus pirms sistēmas ieslēgšanas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 400/5A koeficients atbilst jūsu uzraudzības prasībām
• Pārliecinieties, ka fiziskie izmēri ir saderīgi ar jūsu esošo paneļa telpu
• Apstipriniet, ka uzstādīšanas vide atbilst IP20 aizsardzības standartiem

Lietošanas ieteikumi: Uzstādīšanu vienmēr uzticiet kvalificētam elektriķim, lai nodrošinātu atbilstību vietējiem elektrotehniskajiem noteikumiem un drošības standartiem. Regulāri pārbaudiet savienojumus, lai saglabātu mērījumu precizitāti un sistēmas integritāti.
