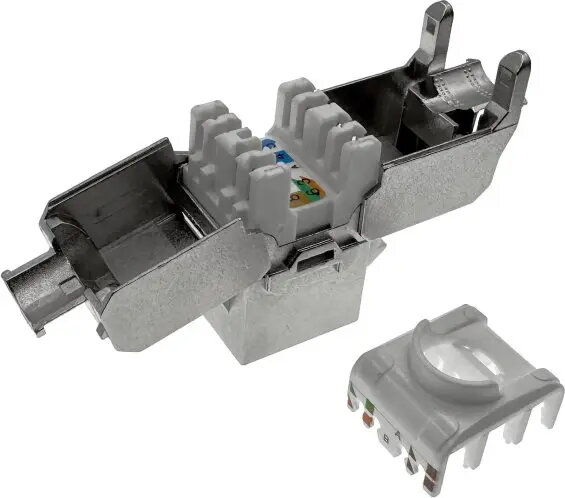

Schneider Electric keystone RJ45 ligzda, bezinstrumentu, ar ekrānu, Cat.6A (MKB-S6A-1)

Schneider Electric keystone RJ45 ligzda, bez instrumentiem, ar ekrānu, Cat. 6A (MKB-S6A-1) ir modulārs tīkla savienotājs, paredzēts Category 6A strukturētai kabelēšanai. Ekrānotais keystone modulis atbalsta augstas joslas platuma Ethernet savienojumus un samazina elektromagnētiskā traucējuma ietekmi. Bez instrumentu terminācijas risinājums atvieglo uzstādīšanu sienas kontaktligzdās, patch paneļos un virsmas kārbās, saglabājot Cat6A veiktspēju 10GBASE-T un citām ātrgaitas tīkla vajadzībām.

Priekšrocības

Ekrānojums samazina jutību pret ārējiem elektromagnētiskajiem traucējumiem un krusttalku, uzlabojot signāla integritāti blīvās vai trokšņainās vidēs. Bez instrumentu terminācija paātrina montāžu un samazina darba izmaksas, jo nav nepieciešami speciāli rīki. Keystone formfaktors nodrošina saderību ar standarta paneļiem un sejiņām, ļaujot elastīgi integrēt moduļus esošajā infrastruktūrā.

Piemērots

• Biroja tīkliem, kuriem nepieciešama Cat6A veiktspēja un EMI aizsardzība
• Serveru telpām un datu centriem ar augstas blīvuma kabeļiem
• Patch paneļiem un modulārām sienas ligzdām strukturētās kabelēšanas sistēmās
• Vidēm ar iespējamiem elektromagnētiskajiem traucējumiem no tuvumā esošas iekārtas

Galvenās specifikācijas

• Kabeļa kategorija: atbilstība Cat 6A, piemērots 10GBASE-T
• Ekrānojums: jā — metāla/ekrānots modulis EMI aizsardzībai
• Terminācijas metode: bez instrumentu terminācija ātrai uzstādīšanai
• Formfaktors: keystone modulis, saderīgs ar standarta sejiņām un patch paneļiem
• Savienotāja tips: RJ45, 8 pozīcijas, 8 kontakti (8P8C)

Kā lietot

Sagatavojiet Cat6A kabeli, noņemot ārējo apvalku ieteicamajā garumā un sakārtojot vijumus. Novietojiet katru vijumu atbilstošā modulī paredzētajā spraugā, sekojot krāsu marķējumam, un pēc tam nostipriniet vadus, aktivizējot bez instrumentu terminācijas mehānismu līdz kontakti pilnībā sēžas. Ievietojiet keystone moduli atbilstošā sejiņā vai patch panelī un nostipriniet to. Pēc uzstādīšanas pārbaudiet savienojumu un veiktspēju ar testeri, kas atbalsta Cat6A pārbaudi.

Ieteikumi lietošanai

Lai nodrošinātu Cat6A veiktspēju, izmantojiet Cat6A vai augstāka līmeņa kabeļus un izvairieties no pārlieku stingriem līkumiem, kas pārsniedz minimālo saliekuma rādiusu. Saglabājiet attālumu no spēcīgiem elektriskiem avotiem, ja iespējams, un veiciet pēcuzstādīšanas testus, lai apstiprinātu kanāla veiktspēju. Uzstādē blīvās skapjos nodrošiniet pareizu kabeļu pārvaldību, lai mazinātu spailei un savienotājam radīto stresa slodzi.
