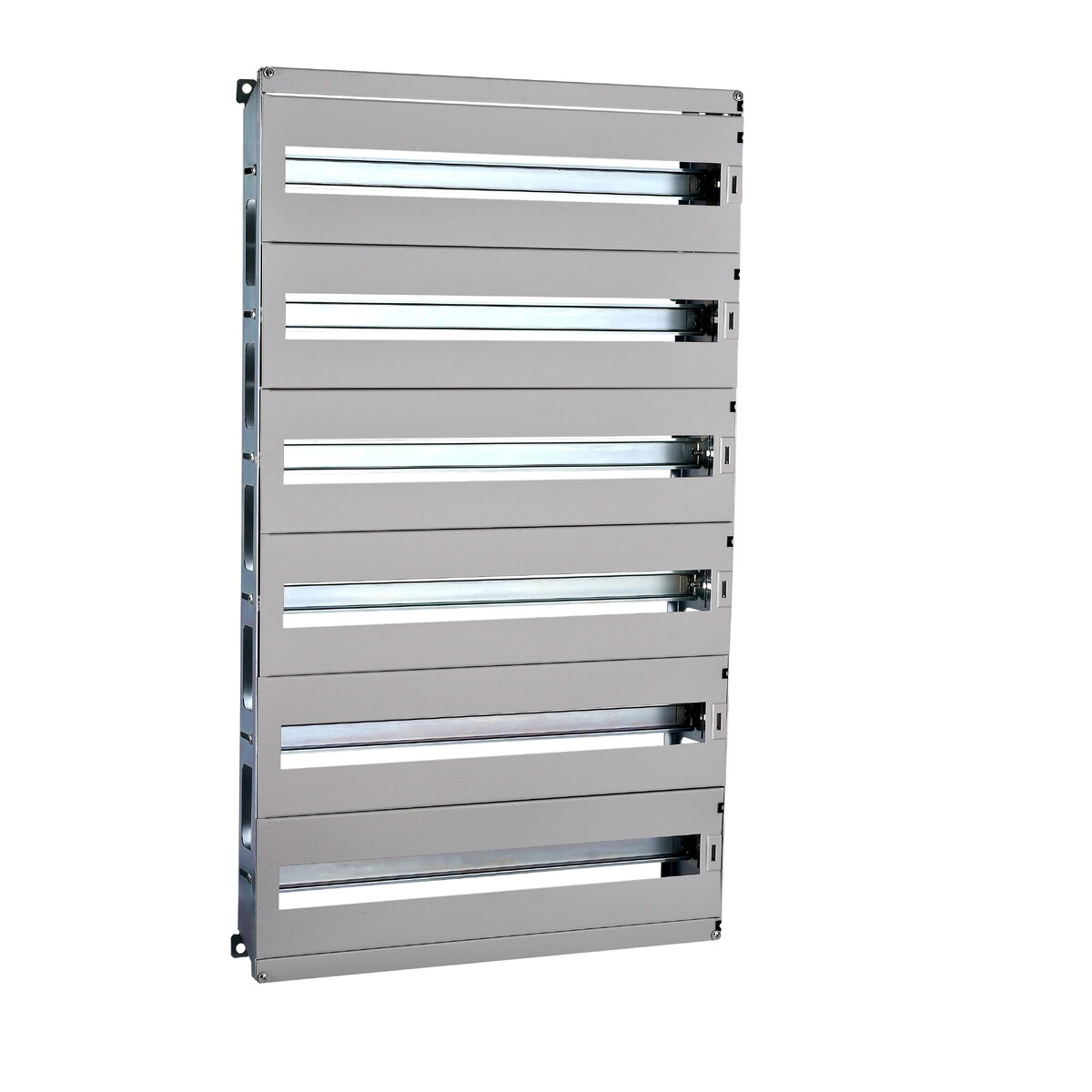

Schneider Electric NSYDLM84P modulārais rāmis NSYS3D korpusiem, 84 moduļi, 600 x 600 mm

Schneider Electric NSYDLM84P modulārā šasija ir precīzi izstrādāts montāžas risinājums, kas īpaši paredzēts integrācijai ar NSYS3D sērijas korpusiem. Šis izturīgais rāmis nodrošina strukturētu vidi elektroenerģijas sadalei, atbalstot līdz pat 84 moduļiem 600 x 600 mm izmērā. Tas ir izveidots, lai veicinātu efektīvu komponentu izvietojumu, nodrošinot, ka rūpnieciskās un komerciālās elektriskās sistēmas ekspluatācijas laikā paliek sakārtotas, pieejamas un drošas.

Priekšrocības

Šī modulārā šasija sniedz būtiskas priekšrocības elektrisko paneļu montētājiem un tehniskās apkopes speciālistiem, nodrošinot standartizētu montāžas virsmu, kas vienkāršo modulāro ierīču uzstādīšanu. Tās dizains maksimāli palielina iekšējo korpusa telpu, ļaujot izvietot lielu komponentu blīvumu, neapdraudot pieejamību vai gaisa plūsmu. Izturīgā konstrukcija nodrošina ilgtermiņa stabilitāti uzstādītajam aprīkojumam, samazinot mehāniskā sprieguma risku uz elektriskajiem savienojumiem un uzturot kārtīgu, profesionālu izkārtojumu korpusa iekšpusē.

Piemērots

• Rūpnieciskajiem sadales skapjiem
• Komerciālo ēku automatizācijas sistēmām
• Vadības paneļiem, kam nepieciešams augsts moduļu blīvums
• Infrastruktūras projektiem, kuros izmanto NSYS3D korpusus

Šī šasija nav piemērota korpusiem, kas nav no NSYS3D sērijas, jo stiprinājuma punkti un izmēri ir īpaši kalibrēti šai sērijai. Tā arī nav paredzēta lietojumiem, kuros nepieciešami vides aizsardzības rādītāji, kas pārsniedz galvenā korpusa iespējas.

Galvenās specifikācijas

• Ietilpība: 84 moduļi
• Izmēri: 600 x 600 mm
• Saderība: NSYS3D sērijas korpusi
• Materiāls: augstas kvalitātes rūpnieciskā tērauda konstrukcija

Lai uzstādītu šasiju, izlīdziniet rāmi ar NSYS3D korpusa iekšējām montāžas tapām. Nostipriniet ierīci, izmantojot paredzētos stiprinājuma punktus, lai nodrošinātu, ka tā ir līdzena un stingri piestiprināta. Kad šasija ir fiksēta, modulāros komponentus var uzstādīt uz DIN sliedēm vai montāžas virsmām atbilstoši konkrētajam elektriskajam projektam. Pārliecinieties, ka visi komponenti ir pareizi pievilkti un ka elektroinstalācijas izkārtojums atbilst vietējiem elektrodrošības standartiem.

Kas jāņem vērā pirms iegādes

• Pārbaudiet sava esošā korpusa izmērus, lai nodrošinātu saderību ar 600 x 600 mm rāmi.
• Apstipriniet, ka jūsu elektriskajam projektam ir nepieciešama 84 moduļu ietilpība.
• Pārliecinieties, ka korpusa sērija ir saderīga ar NSYDLM84P modeli.

Pārliecinieties, ka uzstādīto komponentu kopējais svars nepārsniedz korpusa montāžas sistēmas nestspēju. Regulāri pārbaudiet šasiju, vai ikdienas apkopes ciklu laikā nav pazīmju par vibrācijas izraisītu atskrūvēšanos.
