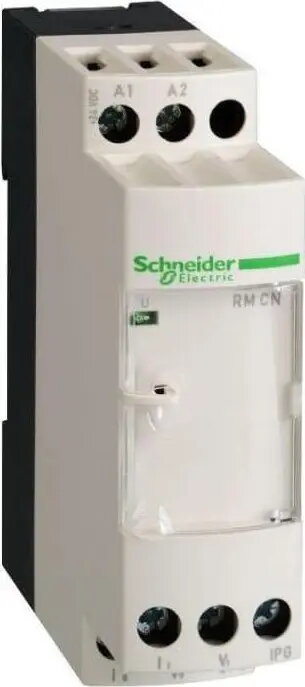

Schneider Electric RMCN22BD signāla pārveidotājs 0-10V uz 4-20mA

Schneider Electric RMCN22BD ir augstas precizitātes signālu pārveidotājs, kas paredzēts rūpnieciskās automatizācijas lietojumiem. Šī ierīce darbojas kā būtisks saskarnes komponents, nodrošinot analogā sprieguma signālu konvertēšanu no 0-10V uz standarta strāvas signāliem 4-20mA. Veicot šo pārveidošanu, ierīce nodrošina stabilu signāla pārraidi lielākos attālumos un garantē saderību starp dažādiem vadības sistēmas komponentiem, piemēram, sensoriem, kontrolieriem un izpildmehānismiem.

Priekšrocības

RMCN22BD galvenā priekšrocība ir spēja saglabāt signāla integritāti vidēs, kurās ir augsts elektrisko traucējumu līmenis. Pārejot uz strāvas cilpu, ierīce ievērojami samazina signāla degradācijas un traucējumu risku, kas ir būtiski precīzai procesu vadībai. Tās kompaktais dizains ļauj efektīvi izmantot vietu vadības skapjos, savukārt augstas kvalitātes konstrukcija nodrošina ilgtermiņa uzticamību un konsekventu veiktspēju nepārtrauktas darbības apstākļos.

Piemērots

• Rūpnieciskās automatizācijas un procesu vadības sistēmām
• Sensoru pieslēgšanai PLC analogajiem ieejas moduļiem
• Signāla pārraides attāluma palielināšanai elektriskajās instalācijās
• Signālu tipu standartizācijai starp dažādām vadības iekārtām

Kad tas var nebūt piemērots

Šis pārveidotājs nav paredzēts lietojumiem, kuriem nepieciešama digitālā signālu apstrāde vai komunikācijas protokoli, piemēram, Modbus vai Profibus. Tas ir paredzēts tikai analogā signāla pārveidošanai un nedarbosies kā vārteja digitālai datu apmaiņai.

Galvenās specifikācijas

• Ieejas signāla diapazons: 0-10V DC
• Izejas signāla diapazons: 4-20mA DC
• Montāžas veids: DIN sliede
• Darba temperatūras diapazons: no -20 līdz 60 grādiem pēc Celsija
• Kompakts modulārais korpuss

Kā lietot

Uzstādīšana jāveic kvalificētam personālam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce ir paredzēta montāžai uz standarta DIN sliedes sadales skapī. Pievienojiet 0-10V signāla avotu norādītajām ieejas spailēm un savienojiet 4-20mA izeju ar atbilstošo kontroliera vai uzraudzības ierīces ieeju. Pirms iekārtas ieslēgšanas pārliecinieties, ka barošanas spriegums atbilst uz ierīces marķējuma norādītajām prasībām.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadības sistēmas ieeja atbalsta 4-20mA strāvas cilpu
• Pārbaudiet, vai barošanas spriegums ir saderīgs ar ierīces prasībām
• Pārbaudiet uzstādīšanas vietas vides apstākļus, lai nodrošinātu to atbilstību norādītajam darba diapazonam

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka visi vadu savienojumi ir droši un pareizi izolēti, lai novērstu signāla traucējumus vai īssavienojumus. Periodiski pārbaudiet spailes, lai pārliecinātos, ka nav oksidācijas vai vaļīgu savienojumu, tādējādi saglabājot optimālu signāla precizitāti.
