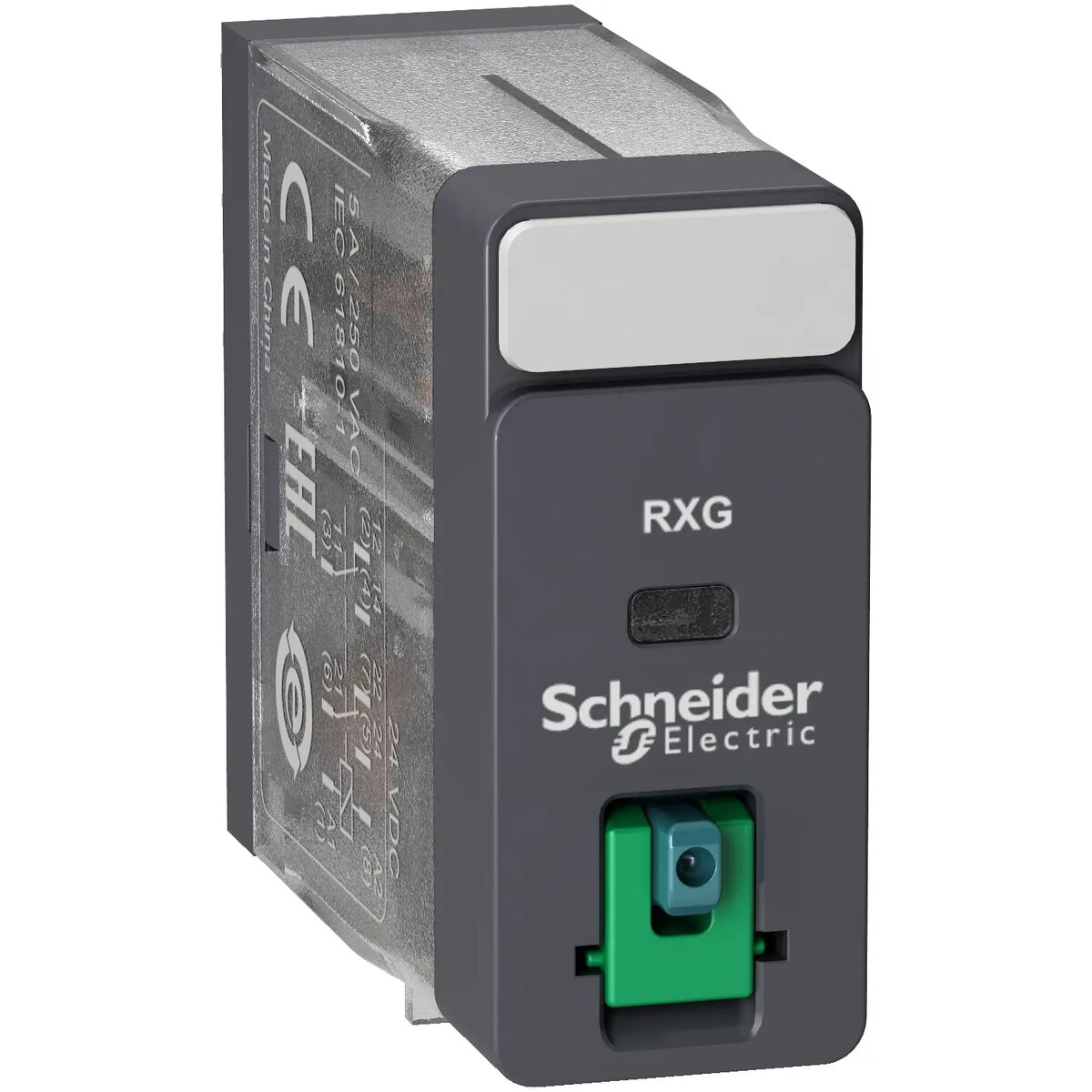

Schneider Electric RXG21BD interfeisa relejs, 24V DC, 5A, 2 pārslēdzējkontakti

Schneider Electric RXG21BD ir augstas veiktspējas interfeisa relejs, kas izstrādāts uzticamai pārslēgšanai rūpnieciskās vadības vidēs. Darbojoties ar 24V līdzstrāvas spoli un atbalstot 5A strāvas stiprumu, šī kompaktā sastāvdaļa ir aprīkota ar diviem pārslēdzējkontaktiem (C/O), padarot to par daudzpusīgu izvēli elektrisko signālu pārvaldībai automatizācijas sistēmās. Tā izturīgais dizains un atbilstība starptautiskajiem drošības standartiem nodrošina konsekventu darbību un ilgmūžību prasīgos lietojumos.

Priekšrocības

Šis interfeisa relejs piedāvā izcilu uzticamību, pateicoties tā augstas kvalitātes konstrukcijai un atbilstībai globālajiem drošības sertifikātiem, tostarp UL 508 un IEC 61810-1. Kompaktais izmērs ļauj efektīvi izmantot vietu vadības skapjos, savukārt divi pārslēdzējkontakti nodrošina elastīgas konfigurācijas iespējas sarežģītām shēmām. Tā vieglais svars un standartizētās elektriskās īpašības padara to par viegli integrējamu risinājumu gan jaunām instalācijām, gan apkopes uzlabojumiem.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Signālu pārslēgšanai elektriskajos paneļos
• Automatizācijas uzdevumiem, kam nepieciešama precīza vadība
• Vispārējiem elektriskā interfeisa lietojumiem

Kad tas var nebūt piemērots

Šis relejs nav paredzēts lielas jaudas pārslēgšanas lietojumiem, kas pārsniedz tā 1250 VA slodzes jaudu vai 5A strāvas ierobežojumu. Tas arī nav piemērots izmantošanai ārpus telpām vai vietās ar augstu mitruma līmeni, jo tam ir IP40 aizsardzības pakāpe, kas nenodrošina aizsardzību pret ūdens iekļūšanu.

Galvenās specifikācijas

• Spoles spriegums: 24V līdzstrāva
• Kontaktu konfigurācija: 2 pārslēdzējkontakti (C/O)
• Maksimālā strāva: 5A
• Slodzes jauda: 1250 VA
• Aizsardzības pakāpe: IP40
• Izmēri: 13 mm platums, 29 mm dziļums
• Svars: 20 g

Kā lietot

Relejs ir paredzēts uzstādīšanai saderīgā ligzdā vai tieši vadības shēmas platē. Pirms pievienošanas pārliecinieties, vai spoles spriegums atbilst 24V līdzstrāvas padevei, lai novērstu bojājumus. Stingri nostipriniet releju pamatnē un pārbaudiet, vai visi vadu savienojumi ir cieši un pareizi savienoti ar kontaktu spailēm. Pēc uzstādīšanas relejs automātiski pārslēgs pievienotās ķēdes, pamatojoties uz spoles aktivizēšanu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai jūsu vadības sistēma nodrošina 24V līdzstrāvas padevi.
• Pārliecinieties, vai jūsu lietojuma slodzes prasības nepārsniedz 5A vai 1250 VA.
• Pārbaudiet pieejamo vietu korpusā, lai ievietotu 13 mm platu ierīci.
• Apstipriniet, ka vide ir sausa un brīva no putekļiem vai mitruma, lai saglabātu IP40 aizsardzības pakāpi.

Lietošanas ieteikumi

Vienmēr atvienojiet strāvas padevi pirms releja uzstādīšanas vai nomaiņas, lai novērstu elektriskās strāvas triecienu. Pārliecinieties, ka relejs tiek izmantots tā noteikto elektrisko parametru robežās, lai saglabātu drošību un darbības efektivitāti.
