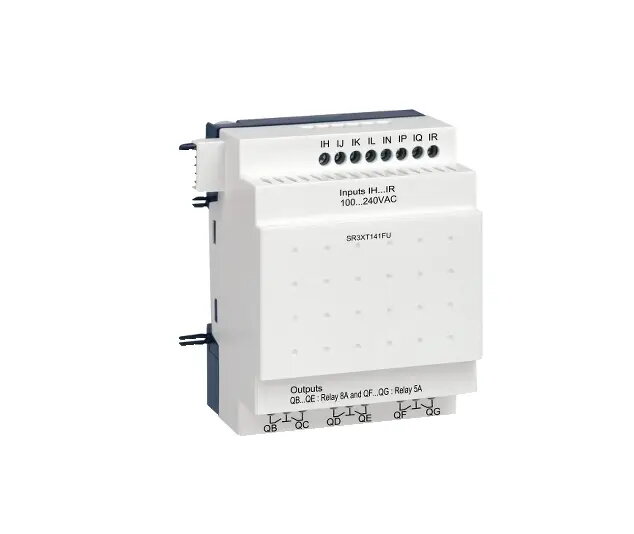

Schneider Electric Zelio SR3XT141FU paplašināšanas modulis ar 8 digitālajām ieejām un 6 releja izejām

Schneider Electric Zelio SR3XT141FU ir augstas kvalitātes paplašināšanas modulis, kas izstrādāts rūpniecisko automatizācijas sistēmu iespēju paplašināšanai. Šis modulis ir paredzēts nemanāmai integrācijai ar Zelio Logic viedajiem relejiem, nodrošinot papildu savienojamību sarežģītiem vadības uzdevumiem. Tas darbojas uzticami maiņstrāvas ieejas sprieguma diapazonā no 120 līdz 240 V un atbalsta standarta frekvences no 50 līdz 60 Hz, padarot to piemērotu dažādām elektriskās vadības vidēm.

Priekšrocības

Šis paplašināšanas modulis piedāvā ievērojamu elastību sistēmu projektētājiem, nodrošinot 8 digitālās ieejas un 6 releja izejas, kas ļauj pārvaldīt vairāk sensoru un izpildmehānismu vienā vadības kontūrā. Tā izturīgā konstrukcija un atbilstība starptautiskajiem drošības standartiem, tostarp UL, CSA un GL, nodrošina ilgtermiņa uzticamību un darbības drošību prasīgās rūpnieciskās vidēs. Kompaktais dizains atvieglo uzstādīšanu vadības skapjos, palīdzot optimizēt vietu, nezaudējot veiktspēju vai funkcionalitāti.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Ēku pārvaldībai un apgaismojuma kontrolei
• HVAC sistēmu uzraudzībai un regulēšanai
• Maza mēroga iekārtu un procesu automatizācijai

Kad tas var nebūt piemērots

Šis modulis ir īpaši izstrādāts lietošanai ar saderīgiem Zelio Logic viedajiem relejiem un var nebūt saderīgs ar citu zīmolu programmējamiem loģiskajiem kontrolieriem. Tas ir paredzēts maiņstrāvas lietojumiem, un to nevajadzētu izmantot sistēmās, kurām nepieciešama tikai līdzstrāvas signālu apstrāde vai ātrgaitas skaitītāju ieejas, kas pārsniedz tā norādītās darbības robežas.

Galvenās specifikācijas

• Digitālās ieejas: 8
• Releja izejas: 6
• Maiņstrāvas ieejas spriegums: 120-240 V
• Frekvence: 50-60 Hz
• Sertifikācija: C-Tick, GOST, CSA, GL, UL
• Svars: 220 g

Kā lietot

Modulis tiek uzstādīts, pievienojot to tieši bāzes Zelio Logic viedajam relejam, izmantojot komplektācijā iekļauto paplašināšanas saskarni. Pirms jebkādu elektroinstalācijas darbu veikšanas pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet digitālos sensorus ieejas spailēm un vadāmās ierīces releja izejas spailēm saskaņā ar tehnisko dokumentāciju. Pēc pievienošanas bāzes bloks automātiski atpazīs paplašināšanas moduli, ļaujot konfigurēt papildu ieejas un izejas vadības programmatūrā.

Kas jāņem vērā pirms iegādes

• Pārbaudiet saderību ar jūsu esošo Zelio Logic bāzes bloku
• Pārliecinieties, vai jūsu strāvas padeve atbilst 120-240 V maiņstrāvas prasībām
• Pārbaudiet, vai ieeju un izeju skaits atbilst jūsu projekta prasībām
• Pārliecinieties par pieejamo vietu jūsu vadības skapī

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka kopējā strāvas slodze uz releja izejām nepārsniedz ražotāja norādītās robežas, lai novērstu moduļa bojājumus. Regulāri pārbaudiet spaiļu savienojumus, lai uzturētu drošu kontaktu un novērstu signāla traucējumus jūsu automatizācijas sistēmā.
