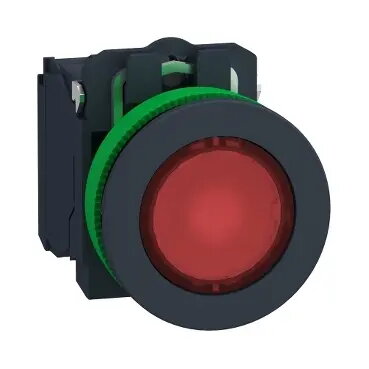

Schneider Electric Harmony XB5F plakana izgaismota spiedpoga, sarkana, 24V AC/DC, 1NO+1NC

Schneider Electric Harmony XB5F ir augstas kvalitātes iegremdējama izgaismota spiedpoga, kas izstrādāta ērtai integrācijai rūpnieciskajos vadības paneļos. Ierīcei ir sarkans izpildmehānisms, kas nodrošina skaidru vizuālo statusa indikāciju, padarot to par būtisku komponentu mūsdienu automatizācijas sistēmās. Poga ir paredzēta efektīvai darbībai ar 24 V maiņstrāvu/līdzstrāvu, un tā ir aprīkota ar 1NO+1NC kontaktu konfigurāciju, lai atbalstītu dažādas pārslēgšanas prasības.

Priekšrocības

Šī spiedpoga izceļas ar savu gludo, iegremdējamo dizainu, kas samazina izvirzījumu no vadības paneļa virsmas, tādējādi samazinot nejaušas aktivizēšanas risku un saglabājot profesionālu estētiku. Integrētais LED apgaismojums nodrošina augstu redzamību pat vāja apgaismojuma apstākļos, ļaujot operatoriem ātri identificēt iekārtas statusu. Ar IP66 aizsardzības klasi ierīce ir pilnībā pasargāta no putekļu iekļūšanas un spēcīgām ūdens strūklām, savukārt IK03 triecienizturība nodrošina uzticamu darbību prasīgos rūpnieciskos apstākļos.

Piemērots

• Rūpniecisko iekārtu vadības paneļiem
• Automatizācijas un procesu vadības sistēmām
• Statusa signalizācijas lietojumiem
• Vadības skapjiem ražošanas objektos

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietošanai vidēs, kurās nepieciešama augstāka triecienizturība nekā IK03. Tāpat tā nav piemērota augstsprieguma lietojumiem, kas pārsniedz norādīto 24 V maiņstrāvas/līdzstrāvas darbības diapazonu.

Galvenās specifikācijas

• Izpildmehānisma krāsa: Sarkana
• Spriegums: 24 V maiņstrāva/līdzstrāva
• Kontaktu konfigurācija: 1 normāli atvērts (1NO) + 1 normāli aizvērts (1NC)
• Montāžas veids: Iegremdējama
• Aizsardzības klase: IP66
• Triecienizturība: IK03
• Izmēri: 36.6 mm platums, 42 mm augstums, 55 mm dziļums

Kā lietot

Schneider Electric Harmony XB5F ir paredzēta uzstādīšanai standarta paneļu izgriezumos. Pirms ievietošanas pārliecinieties, ka paneļa virsma ir tīra un izgriezuma izmēri atbilst ierīces prasībām. Nostipriniet spiedpogu, izmantojot komplektācijā iekļauto fiksācijas mehānismu, lai nodrošinātu ciešu blīvējumu. Pievienojiet elektriskos vadus 1NO un 1NC spailēm saskaņā ar jūsu shēmu, pārliecinoties, ka barošanas avots atbilst 24 V maiņstrāvas/līdzstrāvas nominālam, lai novērstu integrētās LED diodes bojājumus.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadības sistēma darbojas ar 24 V maiņstrāvas/līdzstrāvas barošanas avotu.
• Pārbaudiet, vai paneļa izgriezuma izmērs ir saderīgs ar iegremdējamo dizainu.
• Apstipriniet, ka 1NO+1NC kontaktu konfigurācija atbilst jūsu loģiskajām prasībām.
• Novērtējiet vides apstākļus, lai pārliecinātos, ka IP66 un IK03 aizsardzības līmeņi ir pietiekami jūsu uzstādīšanas vietai.

Lietošanas ieteikumi

Regulāri pārbaudiet spiedpogu, vai nav redzamas fizisku bojājumu pazīmes vai netīrumu uzkrāšanās, lai saglabātu IP66 blīvējuma integritāti. Pārliecinieties, ka visi elektriskie savienojumi ir cieši un bez korozijas, lai garantētu uzticamu darbību ilgtermiņā.
