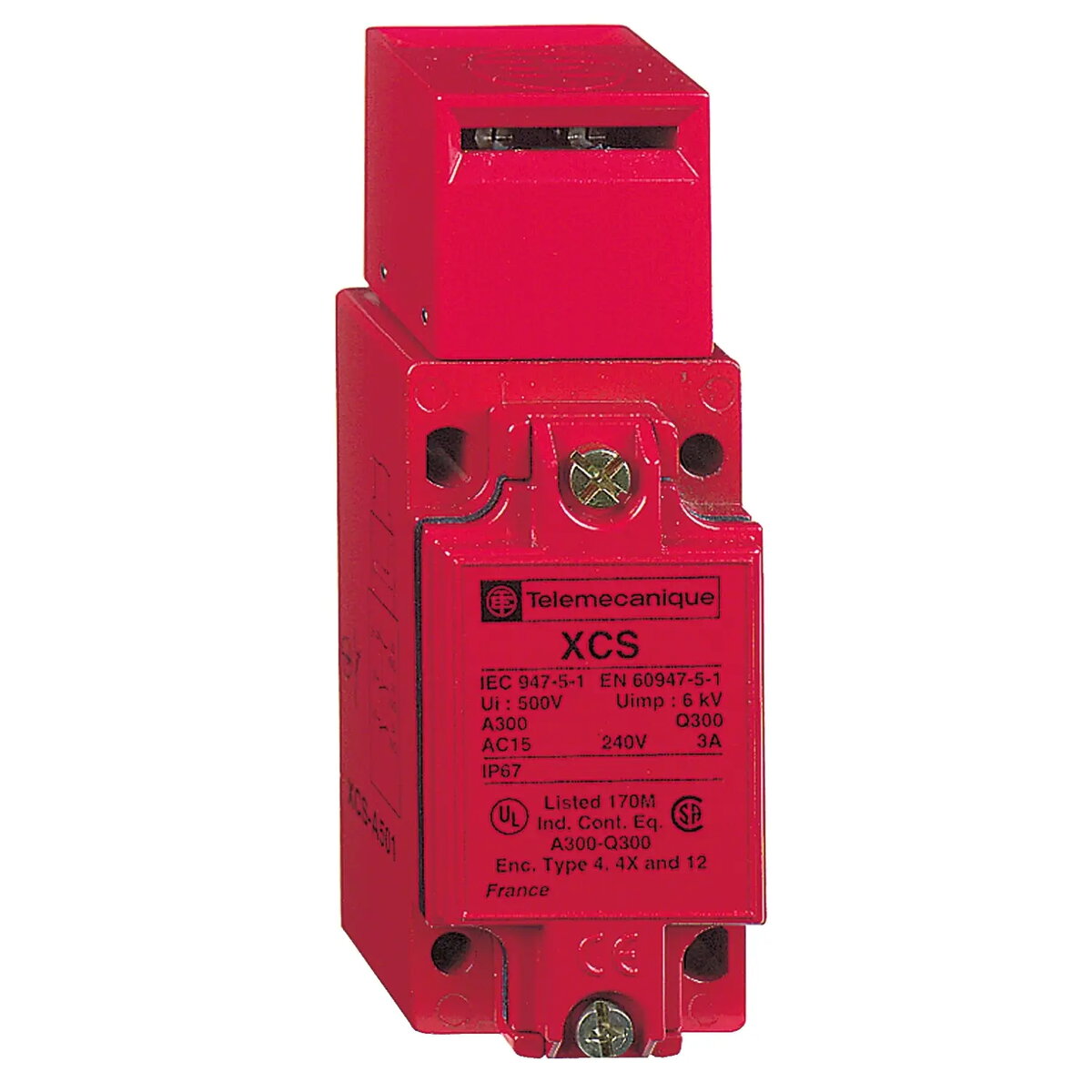

Schneider Electric XCSA701 drošības gala slēdzis 3P

Schneider Electric XCSA701 ir augstas veiktspējas 3-polu drošības gala slēdzis, kas izstrādāts rūpnieciskajai automatizācijai un iekārtu aizsardzībai. Šī izturīgā ierīce ir paredzēta kustīgo daļu pozīcijas uzraudzībai, nodrošinot būtiskas drošības bloķēšanas funkcijas sarežģītās vadības sistēmās. Ar savu izturīgo konstrukciju un augsto aizsardzības pakāpi tas nodrošina konsekventu darbību prasīgā rūpnieciskā vidē, kur drošība un precizitāte ir vissvarīgākā.

Priekšrocības

Šis drošības gala slēdzis piedāvā izcilu uzticamību, pateicoties lēnas darbības kontaktu mehānismam un augstas kvalitātes uzbūvei. IP67 aizsardzības pakāpe nodrošina, ka iekšējie komponenti ir pilnībā pasargāti no putekļu iekļūšanas un ūdens iedarbības, padarot to piemērotu skarbiem apstākļiem. Tā kompaktais dizains ļauj viegli integrēties esošajos iekārtu izkārtojumos, savukārt 3-polu konfigurācija nodrošina daudzpusīgas pārslēgšanas iespējas dažādām drošības ķēdēm.

Piemērots

• Rūpnieciskās automatizācijas sistēmām
• Iekārtu aizsardzībai un drošības bloķēšanai
• Kustīgo daļu uzraudzībai ražošanas līnijās
• Vadības paneļiem, kam nepieciešama augsta uzticamība

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta lietošanai sprādzienbīstamā vidē vai vietās, kur nepieciešami īpaši sertifikāti bīstamām zonām. Tas arī nav piemērots lietojumiem, kuros nepieciešama ātrdarbīga pārslēgšana vai kur mehāniskais spēks pārsniedz gala slēdža izpildmehānisma konstrukcijas specifikācijas.

Galvenās specifikācijas

• Polu skaits: 3P
• Kontaktu konfigurācija: 2 NC + 1 NO
• Darbības veids: Lēna pārtraukšana
• Aizsardzības pakāpe: IP67
• Kabeļa ievads: 1 ievads ar Pg 13 vītni
• Izmēri: platums 40 mm, dziļums 44 mm, augstums 114 mm
• Krāsa: Sarkana

Kā lietot

Slēdzis ir droši jāpiestiprina pie iekārtas rāmja, izmantojot paredzētos montāžas punktus. Pārliecinieties, ka izpildmehānisms ir pareizi izlīdzināts ar iekārtas kustīgo daļu, lai novērstu mehānisko spriegumu. Pievienojiet elektriskos vadus spailēm saskaņā ar 2 NC + 1 NO konfigurācijas prasībām, nodrošinot, ka kabeļa ievads ir pareizi noslēgts, izmantojot saderīgu Pg 13 kabeļa blīvslēgu, lai saglabātu IP67 aizsardzības pakāpi. Regulāra izpildmehānisma un elektrisko savienojumu pārbaude ir nepieciešama, lai nodrošinātu drošu darbību.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai 2 NC + 1 NO kontaktu konfigurācija atbilst jūsu drošības ķēdes prasībām.
• Pārliecinieties, vai Pg 13 kabeļa ievads ir saderīgs ar jūsu esošo kabeļu infrastruktūru.
• Pārbaudiet, vai fiziskie izmēri atbilst pieejamajai vietai uz jūsu iekārtām.
• Apstipriniet, ka darbības vide nepārsniedz IP67 aizsardzības robežas.

Lietošanas ieteikumi: Pēc uzstādīšanas vienmēr veiciet drošības ķēdes funkcionālo pārbaudi, lai pārliecinātos, ka slēdzis pareizi pārtrauc iekārtas darbību, kad aizsargs vai kustīgā daļa tiek pārvietota. Nodrošiniet, ka visus elektriskos instalācijas darbus veic kvalificēts personāls saskaņā ar vietējiem drošības noteikumiem.
