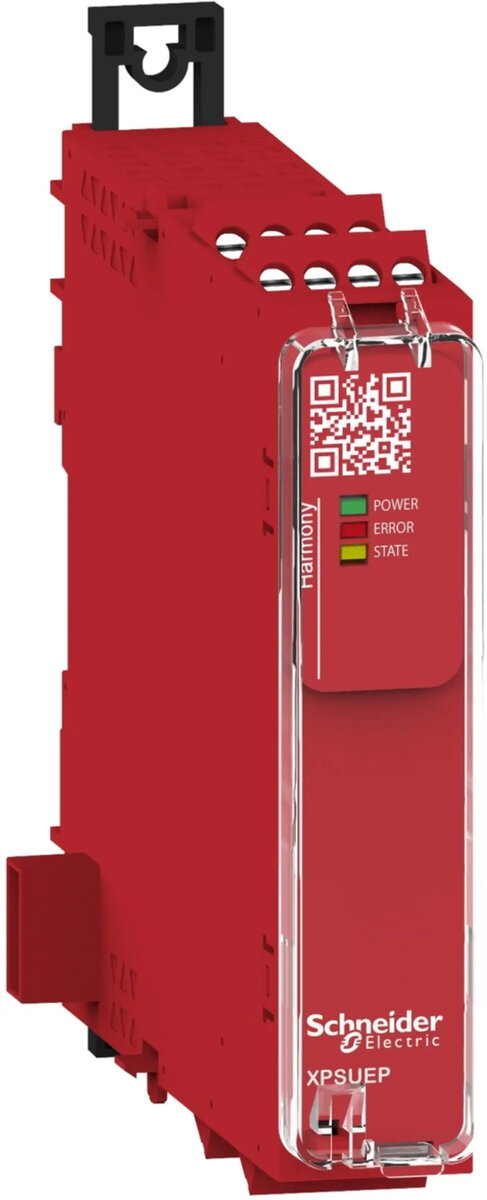

Schneider Electric Preventa XPS kontaktu paplašināšanas modulis, 24V AC/DC, 4 NO + 2 NC, atsperu spailes

Schneider Electric Preventa XPS kontaktu paplašināšanas modulis ir augstas veiktspējas drošības komponents, kas paredzēts pieejamo kontaktu skaita palielināšanai rūpnieciskajās drošības sistēmās. Darbojoties ar 24V maiņstrāvas/līdzstrāvas barošanas avotu, šis modulis nodrošina 4 normāli atvērtus (NO) un 2 normāli aizvērtus (NC) kontaktus, ļaujot veikt elastīgu konfigurāciju sarežģītās iekārtu drošības ķēdēs. Tas ir izstrādāts, lai atbilstu stingrām 4. kategorijas drošības lietojumu prasībām, nodrošinot uzticamu darbību un uzlabotu personāla un iekārtu aizsardzību.

Priekšrocības

Šis paplašināšanas modulis piedāvā būtiskas priekšrocības rūpnieciskajā automatizācijā, nodrošinot uzticamu veidu, kā palielināt drošības izeju jaudu, neapdraudot sistēmas integritāti. Atsperu spaiļu iekļaušana atvieglo ātru un drošu vadu pievienošanu, samazinot uzstādīšanas laiku un nodrošinot pret vibrācijām izturīgu savienojumu, kas uztur signāla nepārtrauktību prasīgos apstākļos. Tā kompaktais dizains ļauj efektīvi izmantot vietu vadības skapjos, savukārt saderība ar standarta drošības kontrolieriem padara to par daudzpusīgu izvēli esošo drošības arhitektūru modernizēšanai vai paplašināšanai.

Piemērots

• Rūpniecisko iekārtu drošības ķēdēm
• Drošības izeju paplašināšanai avārijas apturēšanas sistēmām
• Drošības gaismas aizkaru integrācijai
• Drošības bloķēšanas slēdžu uzraudzībai
• 4. kategorijas drošības vadības sistēmām

Kad tas var nebūt piemērots

Šis modulis nav paredzēts lietošanai sistēmās, kurām nepieciešams spriegums ārpus norādītā 24V maiņstrāvas/līdzstrāvas diapazona. Tas arī nav piemērots tiešai lieljaudas slodžu vadībai, kas pārsniedz nominālo kontaktu jaudu, jo tas var izraisīt priekšlaicīgu iekšējo drošības releju nolietošanos vai atteici.

Galvenās specifikācijas

• Barošanas spriegums: 24V maiņstrāva/līdzstrāva
• Kontaktu konfigurācija: 4 normāli atvērti (NO) un 2 normāli aizvērti (NC)
• Savienojuma veids: Atsperu spailes
• Drošības kategorija: 4. kategorija

Kā lietot

Modulis jāuzstāda kvalificētam speciālistam aizsargātā vadības skapī. Pievienojiet drošības ieejas no sava galvenā drošības kontroliera moduļa ieejas spailēm, nodrošinot, ka barošanas avots atbilst 24V maiņstrāvas/līdzstrāvas prasībām. Izmantojiet atsperu spailes, lai droši piestiprinātu nepieciešamos vadības vadus savām drošības ierīcēm. Pēc uzstādīšanas pārbaudiet ķēdes funkcionalitāti, veicot sistēmas testu, lai pārliecinātos, ka visi drošības kontakti pareizi saslēdzas un atslēdzas saskaņā ar drošības loģiku.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai jūsu esošais drošības kontrolieris atbalsta paplašināšanas moduļus.
• Pārliecinieties, vai 24V maiņstrāvas/līdzstrāvas barošanas avots ir stabils un atbilstoši novērtēts.
• Pārbaudiet, vai NO un NC kontaktu skaits atbilst jūsu īpašajām ķēdes prasībām.
• Apstipriniet, ka atsperu spaiļu savienojuma veids ir saderīgs ar jūsu esošajiem elektroinstalācijas standartiem.

Lietošanas ieteikumi

Vienmēr ievērojiet vietējos elektrodrošības noteikumus un ražotāja uzstādīšanas rokasgrāmatu, integrējot šo moduli drošības ķēdē. Regulāri pārbaudiet savienojumus un veiciet periodiskas funkcionālās pārbaudes, lai saglabātu drošības sistēmas integritāti.
