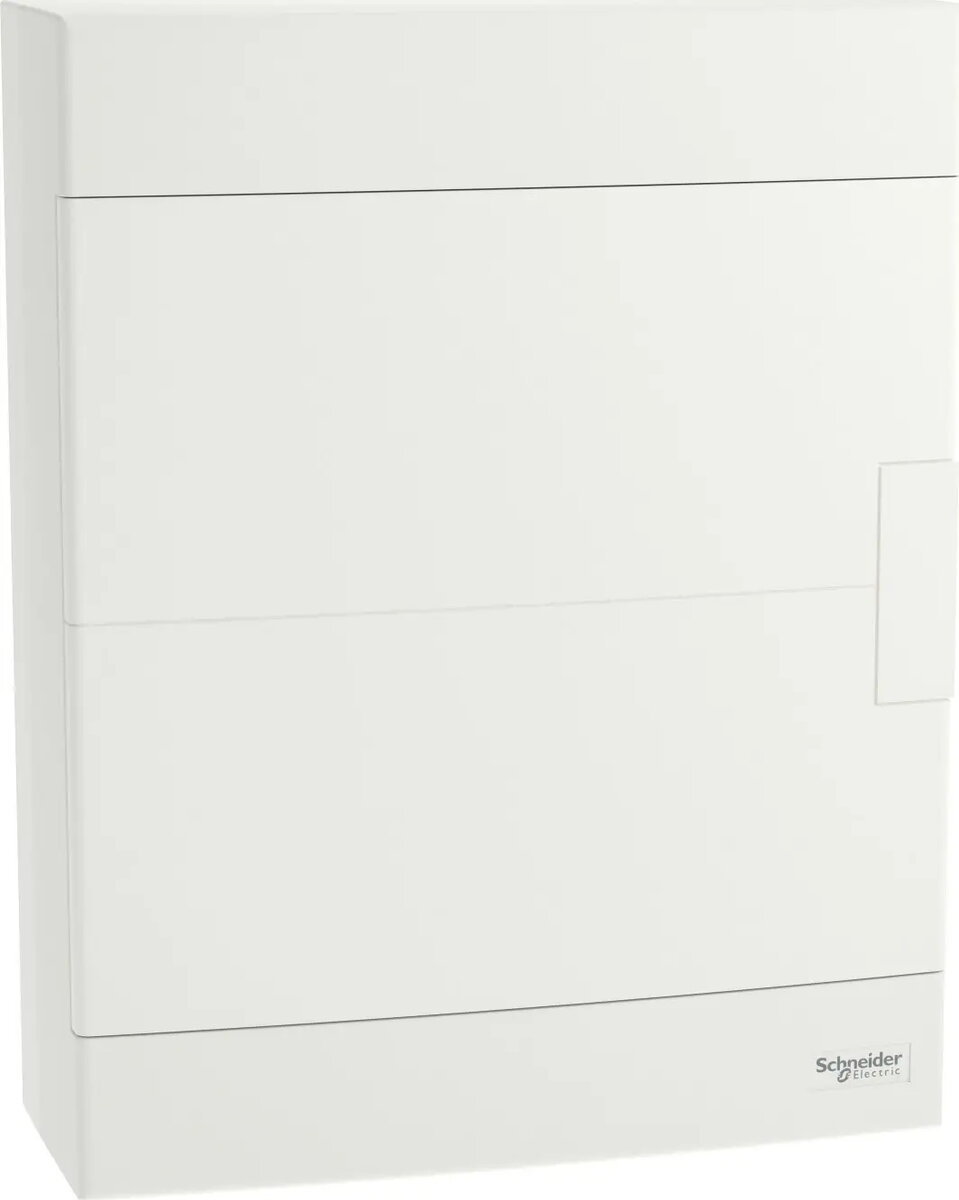

Virsmas uzstādāms sadales skapis SCHNEIDERE EZ9EUD212 2x12 moduļu IP40 IK07 balts, baltas durvis

SCHNEIDERE virsmas montāžas sadales kārba EZ9EUD212 paredzēta diviem rindu pa 12 moduli katrā, nodrošinot kompakta izmēra patērētāja paneli dzīvojamām telpām un nelieliem komerciāliem objektiem. Baltais korpuss ar atbilstošu baltu durtiņu paredzēts automātisko slēdžu, RCD un citu uz DIN sliedes montējamu modulu uzstādīšanai. Aizsardzības klase IP40 un triecienizturība IK07 nodrošina pamatlīmeņa mehānisko aizsardzību un drošību virsmas montāžas instalācijās.

Priekšrocības

Korpuss ar divu rindu risinājumu samazina nepieciešamo platību un atvieglo vadu kārtošanu un moduļu izvietošanu. IP40 līmenis samazina iespēju piekļūt elektrodaļām, bet IK07 palielina noturību pret triecieniem uzstādīšanas un ekspluatācijas laikā. Baltā durtiņa nodrošina vienmērīgu izskatu redzamā uzstādījumā, un virsmas montāža novērš nepieciešamību ierakt korpusu sienā.

Piemērots

• Elektrības sadale dzīvokļos un privātmājās
• Mazām komerctelpām un tirdzniecības vietām
• Remonta vai atjaunošanas darbiem, kur nav iespējams uzstādīt iebūvēti
• Automātisko slēdžu, RCD un mazu vadības moduļu grupēšanai

Atslēgas specifikācijas

• Montāžas veids: virsmas montāžas korpuss
• Moduļu ietilpība: divas rindas × 12 moduļi
• Aizsardzības klase: IP40 (aizsardzība pret cietām daļiņām >1 mm)
• Triecienizturība: IK07 (aizsardzība pret 2 J triecienu)
• Krāsa un apdare: balts korpuss ar baltām durtiņām
• Uzstādīšana: iebūvēta DIN sliede modulu stiprināšanai

Kā lietot

Uzstādiet sadales kārbu uz horizontāli plakanas vertikālās virsmas, izmantojot piemērotus stiprinājumus atbilstoši sienas materiālam. Novietojiet DIN sliedē moduli — automātiskos slēdžus un citus ierīces abās rindās, ievērojot montāžas norādījumus un elektroinstalācijas normas attiecībā uz attālumiem un savienojumiem. Ievadiet un izvadiet kabeļus caur paredzētajām atverēm, pieskrūvējiet vadus pie termināļiem un pārbaudiet pareizu nulles un aizsarg-zemes savienojumu. Pabeidzot darbus, aizveriet durtiņas, lai saglabātu aizsardzības līmeni.

Ieteikumi lietošanai

Izmantojiet korpusu iekštelpās ar labu sausumu, kur IP40 ir pietiekams. Pārliecinieties, ka moduļu izmēri un siltuma izkliedes prasības atbilst pieejamajam vietas apjomam. Ja nepieciešama aizsardzība pret mitrumu, putekļiem vai lielāku mehānisko slodzi, izvēlieties korpusu ar augstāku IP/IK klasi. Visus elektroinstalācijas darbus veic saskaņā ar vietējiem noteikumiem un, ja nepieciešams, piesaistiet kvalificētu elektriķi.
