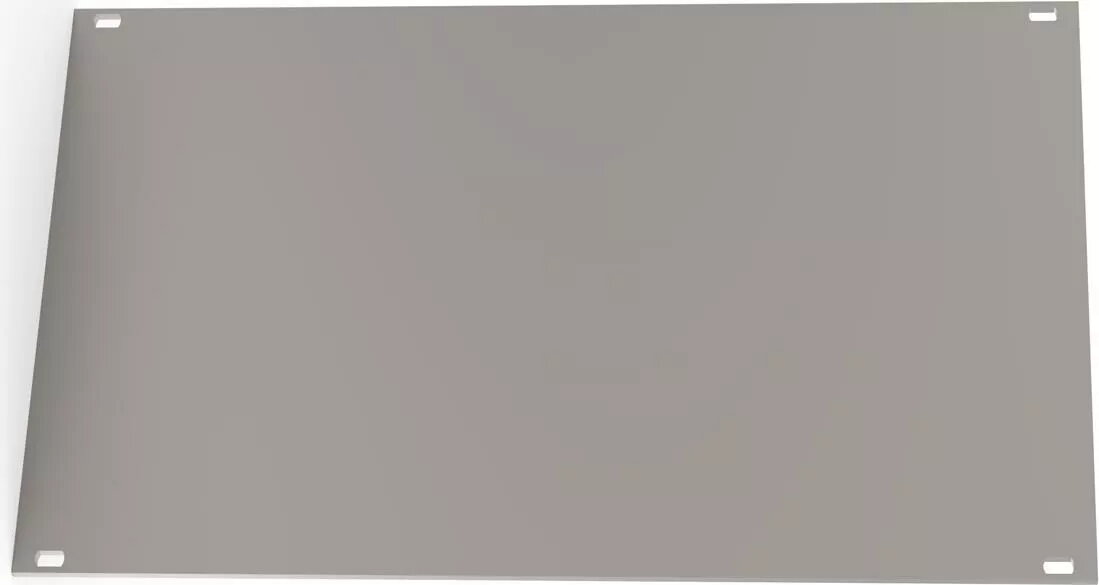

Priekšējā paneļa neekranēta SCHROFF TEILFRONTPL.3HE 42TE VORELOX, modulis 3U 42 TE

Nefonjēta priekšējā paneļa SCHROFF TEILFRONTPL.3HE 42TE VORELOX ir 3U (3HE) moduļa paneļa risinājums ar 42 TE platumu, paredzēts izmantošanai elektroniskajos skapjos un stendu iekārtās. Paneļa konstrukcija nodrošina mehānisko saskarni priekš moduļu, savienotāju, slēdžu un vadīklu montāžai, ļaujot sakārtot I/O elementus SCHROFF sistēmās un saderīgās šasijās. Nefonjēts izpildījums atvieglo kabeļu izvietojumu un piekļuvi, ja nav nepieciešama elektromagnētiskā aizsardzība.

Priekšrocības

Standarta 3U formfaktors un 42 TE platums nodrošina vienmērīgu integrāciju ar modulāro stendu aprīkojumu. Nefonjētā konstrukcija vienkāršo montāžu un samazina papildu zemējuma prasības, ja aizsardzība nav nepieciešama. Paneļa izturīgais materiāls nodrošina drošu mehānisko atbalstu uzstādītajām sastāvdaļām un saglabā precīzu novietojumu stendā. Saderība ar SCHROFF montāžas risinājumiem un populārām šasijām atvieglo uzstādīšanu un paneļa plānojumu.

Piemērots

• Priekšējo moduļu, savienotāju un vadības elementu uzstādīšanai 3U stendu sistēmās
• I/O paneļu organizēšanai elektroniskajos skapjos un instrumentu stendos
• Situācijām, kur piekļuve priekšpusē ir pieļaujama bez fonēšanas un nepieciešama vienkārša kabeļu izviete
• Integrācijai SCHROFF saderīgās šasijās un modulāros risinājumos

Galvenās specifikācijas

• Formfaktors: priekšējā panelis 3U (3HE)
• Plašums: 42 TE (moduļa platuma vienības)
• Dizains: nefonjēta priekšējā panelis moduļu un vadības elementu montāžai
• Materiāls: ciets paneļa materiāls, piemērots mehāniskai komponentu montāžai
• Saderība: paredzēts integrācijai SCHROFF sistēmās un saderīgās stendu šasijās

Kā lietot

Novietojiet paneli atbilstošajā 3U priekšējā pozīcijā stendā vai skapī, saskaņojot to ar šasijas vadotnēm un nostiprinot saskaņā ar korpusa stiprināšanas metodi. Uzstādiet moduļus, savienotājus vai vadības elementus 42 TE atverēs vai izgriezumos saskaņā ar komponentu ražotāju instrukcijām un nostipriniet ar ieteicamajām stiprinājuma detaļām. Vadiem un I/O savienojumiem izmantojiet korpusa atveres, izvērtējot vietu gaisa plūsmai un piekļuvei. Nefonjētās konfigurācijās pārliecinieties, ka zemēšana un EMC jautājumi risināti citur sistēmā, ja tas nepieciešams.

Lietošanas ieteikumi

Paneļa mērķis ir mehāniska priekšējo komponentu organizācija sistēmās, kur nav vajadzīga fonēšana; ja nepieciešama traucējumu aizsardzība, izvēlieties fonjētus paneļus. Pirms montāžas pārbaudiet moduļu un savienotāju izmērus un ievērojiet korpusa ražotāja norādījumus par stiprināšanas momentu un zemējumu.
