Priekšējā panelis nesēti SCHROFF 3U (3HE) 84TE el./cr.

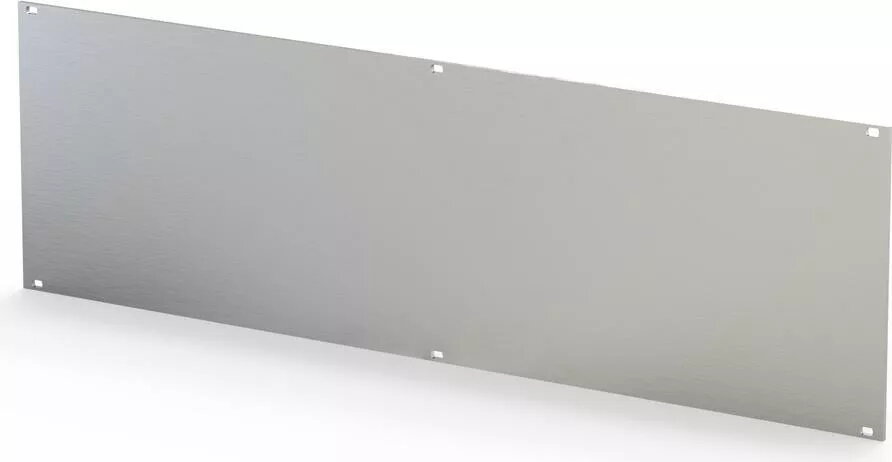

SCHROFF neekranēta priekšējā paneļa risinājums, paredzēts 3U (3HE) statņu sistēmām ar 84TE platumu. Paneļa konstrukcija kalpo kā nomaiņa vai pielāgota priekšējā plāksne elektroniskām korpusiem un sasaistēm, nodrošinot gludu, neekranētu virsmu ar stiprinājuma vietām un iespējām izgriezt atveres moduļiem, savienotājiem un vadības elementiem. Šāds risinājums ir piemērots gadījumos, kad elektromagnētiskā ekranošana nav nepieciešama.

Priekšrocības

SCHROFF 3U neekranētā priekšējā paneļa precīzie izmēri atbilst 84TE platumam un nodrošina vienkāršu integrāciju esošās statņu rāmī. Neekranēta konstrukcija samazina svaru un izmaksas salīdzinājumā ar ekranētām paneļiem un atvieglo pielāgošanu ar individuālām izgriezumiem un piederumu montāžu. Virsma ir apstrādāta pret koroziju, saglabājot formu un izskatu arī biežas montāžas un apkalpošanas laikā.

Piemērots

• Priekšējo panelu nomaiņai rūpnieciskajos subruķos
• Saskarnes un vadības paneļiem telekomunikāciju iekārtām
• Prototipēšanai un nelielām ražošanas sērijām elektroniskajos korpusos
• Situācijām, kur ekranošanu nodrošina citi komponenti vai tā nav nepieciešama

Atslēgas specifikācijas

• Formfaktors: 3U (3HE) augstums, saderīgs ar standarta statņiem
• Platums: 84TE (modulāra platuma vienība)
• Izpilde: neekranēta metāla plāksne, piemērota apstrādei un izgriezumiem
• Virsmu apdare: aizsargkārtas pret koroziju un nodilumu
• Montāža: standarta stiprinājuma vietas un skrūvju atveres modulu fiksēšanai
• Saderība: paredzēta izmantošanai ar SCHROFF subruķiem un izplatītiem 84TE rāmjiem

Kā lietot

Pirms montāžas izmēriet subruņa rāmi un blakus esošās paneles, lai pārliecinātos par saderību ar 84TE platumu. Novietojiet paneli priekšējā rāmī un nostipriniet to ar standarta skrūvēm, ko nodrošina statņa vai subruņa sistēma. Ja nepieciešami individuāli izgriezumi savienotājiem vai vadības elementiem, tos izplānojiet un izgrieziet pirms galīgās montāžas, izmantojot atbilstošus metālapstrādes instrumentus un noņemot burrus. Pārliecinieties, ka visi stiprinājumi ir cieši pievilkti, un uzstādītie komponenti ir droši fiksēti, lai novērstu kustību ekspluatācijas laikā.

Lietošanas ieteikumi

Izmantojiet šo neekranēto SCHROFF priekšējo paneli sistēmās, kur ekranošana tiek nodrošināta ar citiem elementiem vai nav nepieciešama. Ja nepieciešama EMI aizsardzība, izvēlieties ekranētu risinājumu vai pievienojiet vadītspējīgas blīves un zemējuma savienojumus. Veicot izgriezumus, aizsargājiet malas un ievērojiet atstatumus, lai nodrošinātu uzticamu savienotāju saderību un izvairītos no mehāniskām pretrunām.
