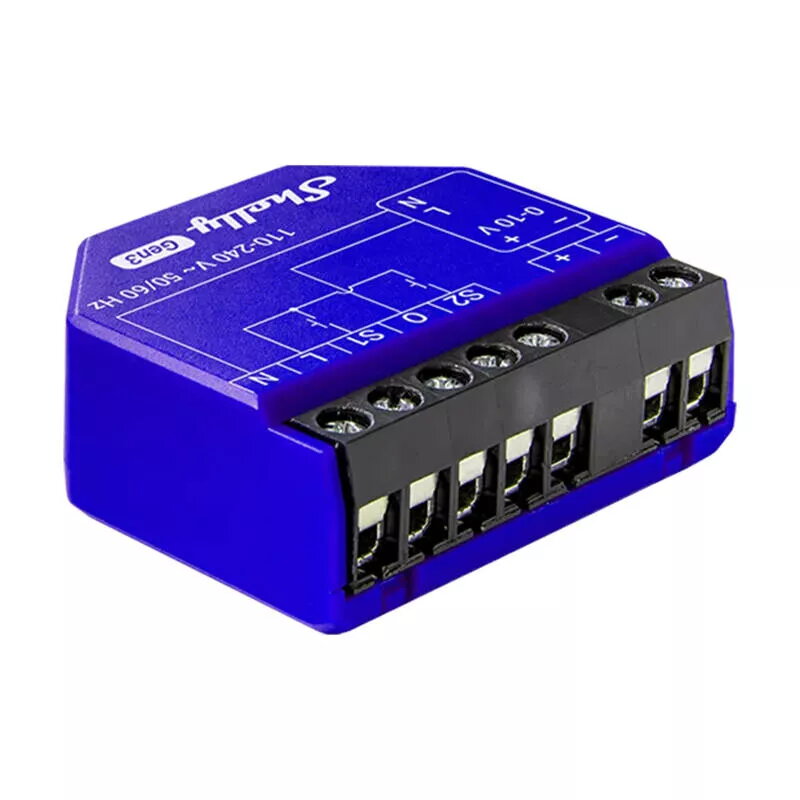

Apgaismojuma kontrolieris Shelly PM Gen3 WiFi Bluetooth 0/1-10V vienmērīgai dimēšanai un elektroenerģijas uzraudzībai

Shelly Dimmer 0/1-10V PM Gen3 ir kompakts apgaismojuma kontrolieris ar 0/1–10V apgaismojuma regulāciju un iebūvētu enerģijas uzraudzību. Ierīce savienojas pa Wi‑Fi un Bluetooth, atbalsta populāras automatizācijas platformas un nodrošina sprieguma, strāvas un jaudas mērījumus bez papildu mezgliem. Paredzēta montāžai sadzīves kārbās, aiz slēdžiem vai griestu kamerās, piemērota dzīvojamo un komerciālu telpu apgaismojuma risinājumiem.

Priekšrocības

Kontrolieris apvieno apgaismojuma dimmēšanu un enerģijas mērījumus vienā ierīcē, atbalsta vienvirziena un divvirzienu dimmēšanu, nakts režīmu un precīzus V, A, W mērījumus. Tā pamatā ir Shelly ESP32 C3 procesors ar 8 MB flash atmiņu; ierīcē ir Wi‑Fi pastiprinātājs un BLE vārteja labākai savienojamībai. Atbalsta KNXnet/IP un MQTT, saderīga ar Alexa, Google Assistant un Home Assistant. Kompaktais korpuss un standarta pieslēgumu iespējas atvieglo uzstādīšanu.

Piemērots (uzdevumi / lietošanas gadījumi)

• Centrāla LED un citu saderīgu gaismekļu dimmēšana ar 0/1–10V vadību
• Energijas patēriņa un jaudas parametru uzraudzība apgaismojuma ķēdēs
• Integrācija viedajā mājā vai ēku automatizācijā, izmantojot MQTT, KNXnet/IP vai balss asistentus
• Uzstādīšana sadzīves kārbās, aiz slēdžiem vai griestu konstrukcijās

Galvenās specifikācijas

• Ražotājs: Shelly; Modelis: 0/1-10VPMgen3; MPN/EAN: 0/1-10VPMgen3 / 3800235261750
• Izmēri: 38.5 x 43.5 x 17 mm; Svars: 28,5 g
• Barošana: 110–240 V~ 50/60 Hz; Patēriņš: <1,5 W
• Maks. slēgšanas spriegums: 240 V~; Maks. slēgšanas strāva: 13 A; Maks. vadības strāva: 35 mA
• 0–10V/1–10V vadības tips: strāvas avots; Neitrālais vads nav nepieciešams: Nē
• Sprieguma mērītājs (AC): 110–240 V, precizitāte ±10%; Strāvas mērītājs (AC): 50 mA–16 A, precizitāte ±10%
• Jaudas un enerģijas mērījumi: aktīvā un redzamā jauda un enerģija, jaudas koeficients; Mērījumu datu glabāšana: Nē
• Savienojamība: Wi‑Fi (līdz 30 m iekštelpās / līdz 50 m ārtelpās atkarībā no apstākļiem), Bluetooth 4.2 (līdz 10 m iekštelpās / līdz 30 m ārtelpās)
• Procesors: Shelly ESP32 C3, frekvence 40 MHz; Flash atmiņa: 8 MB; Grafiki: 20; Webhook: 20 (5 URL uz webhook); Skriptu atbalsts: Jā; MQTT: Jā
• Darba temperatūra: -20 °C līdz 40 °C; Mitrums: 30%–70% RH; Maks. uzstādīšanas augstums: 2000 m
• Montāža: sadzīves kārbā / aiz sienas / griestu konstrukcijā; Korpusa materiāls: plastmasa; Krāsa: Pantone 2736C (zils)

Kā lietot

Uzstādiet Shelly Dimmer Gen3 piemērotā vietā (sadzīves kārba, aiz slēdža vai griestu kamera) ievērojot elektriskās drošības prasības. Izmantojiet vadus ar šķērsgriezumu 0.2–2.5 mm² un atbilstošu izolācijas garumu 5–6 mm; neiespiediet vadus stiprināšanas brīdī un nešķērsojiet maksimālo skrūvju pievilkšanas momentu 0.4 Nm. Pievienojiet barošanu 110–240 V~ un 0/1–10V vadības līnijas saskaņā ar shēmu. Konfigurējiet Wi‑Fi vai Bluetooth savienojumu caur Shelly lietotni vai platformu, izvēlieties dimmēšanas režīmu, iestatiet grafikus un nakts režīmu pēc nepieciešamības.

Lietošanas ieteikumi

Darbiniet ierīci paredzētajos vides apstākļos (-20 °C līdz 40 °C, 30%–70% RH) un neuzstādiet virs 2000 m. Nepārsniedziet skrūvju pievilkšanas momentu 0.4 Nm, ievērojiet ieteiktos vadu šķērsgriezumus un pārbaudiet gaismekļu saderību ar 0/1–10V strāvas avota vadību. Lai integrētu KNXnet/IP vai MQTT sistēmās, atjauniniet programmaparatūru un sekojiet platformas konfigurācijas norādēm.
